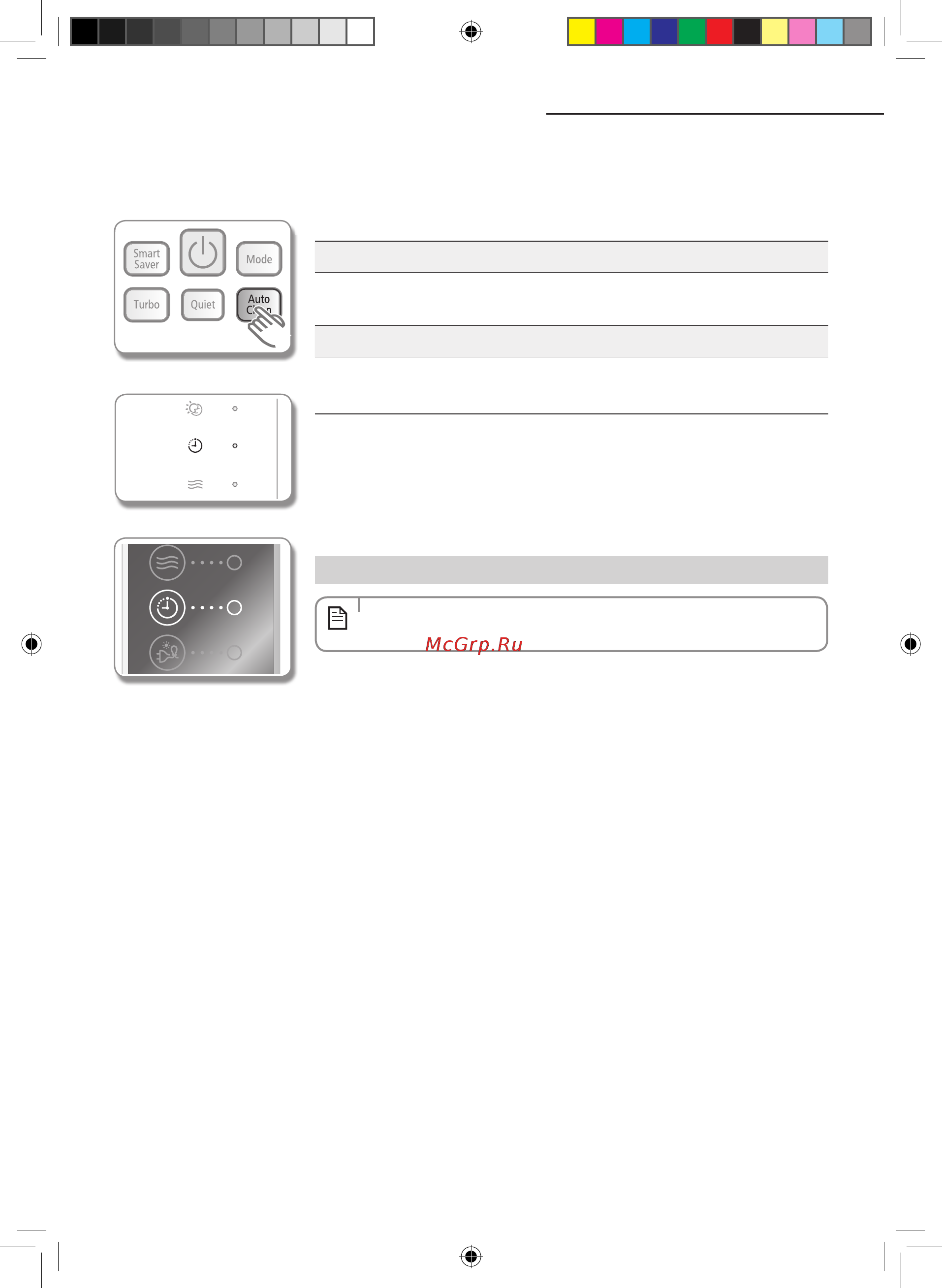

16
Использование функции Auto Clean
Функция Auto clean (Авто чистка) будет препятствовать нарастанию плесени благодаря удалению влаги из внутреннего
пространства блока. Испарение влаги происходит внутри внутреннего блока. Активация этой функции, обеспечит вас более
чистым и здоровым воздухом.
Нажмите кнопку Auto Clean (Авто чистка).
Нажмите кнопку Auto Clean (Авто чистка).
• Есликондиционервключен,функцияAuto Clean (Авто чистка) запускается
после остановки кондиционера.
Если кондиционер отключен,
На дисплее внутреннего блока появляется индикатор Auto clean (Авто чистка) и
автоматически включается функция Автоматической чистки.
Если кондиционер включен,
На дисплее внутреннего блока появляется индикатор Auto clean (Авто чистка) и функция
Автоматической чистки включается после остановки кондиционера.
Нажмите кнопку Auto Clean (Авто чистка) еще раз.
Отменить
Продолжительность Автоматической чистки может варьироваться, в зависимости от
ранее использовавшегося режима.
Режимы Авто (охлаждение), Охлаждение, Сушка: около 30 минут.
Режимы Авто (обогрев) , Обогрев, Вентилятор: около 15 минут.
ПРИМЕЧАНИЕ
07/09/12/18/24T
07/09/12/18/24U
CIS_AQ07T@_IBIM_32707A_R.indd 16 2010-12-18 14:08:51
