Stellen Sie das Gerät wieder in die aufrechte Position. Setzen Sie die Gefrierraumtür auf den unte-

ren Scharnierstift und fixieren Sie sie in der vorgesehenen Position.

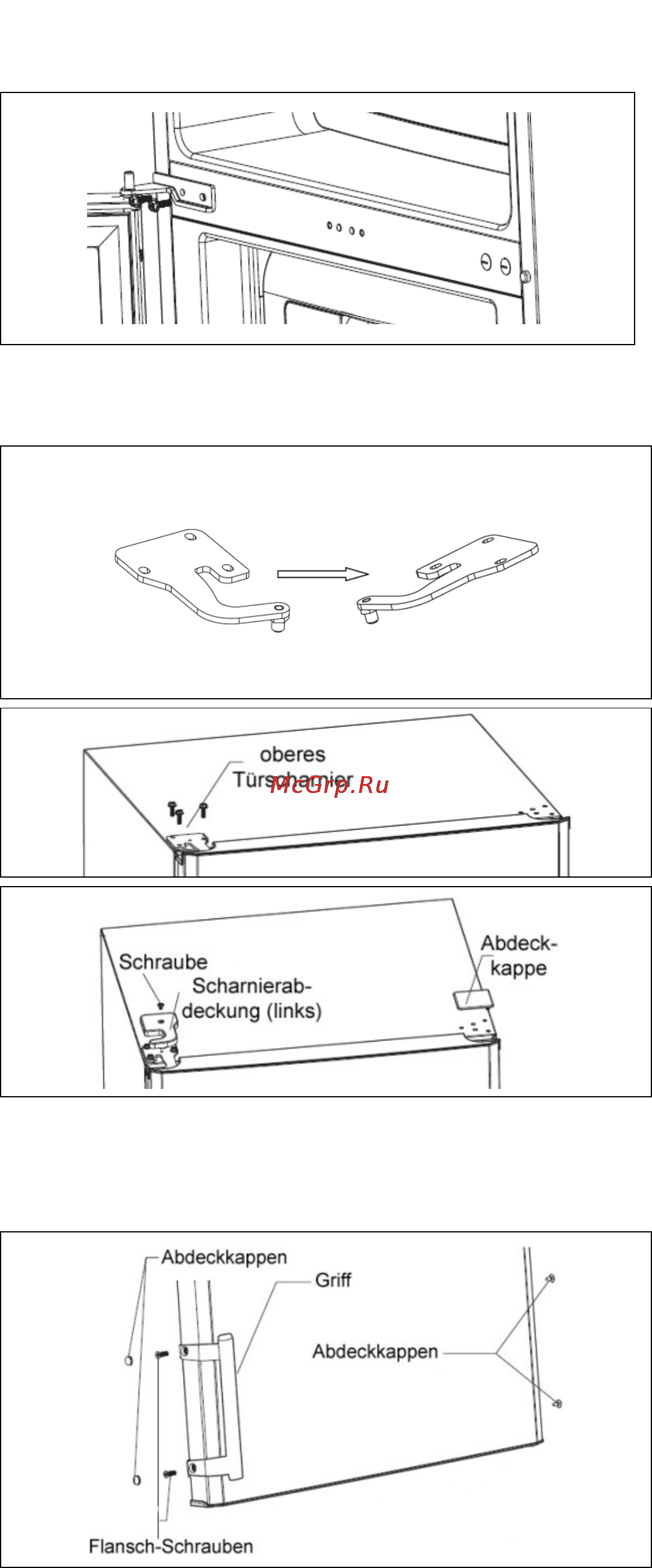

9. Drehen Sie das mittlere Türscharnier

um 180° und übertragen Sie es auf

die gegenüberliegende Seite. Setzen

Sie den Scharnierstift in die Bohrung

der Gefrierraumtür und befestigen Sie

die Schrauben des Scharniers.

Setzen Sie die Kühlraumtür auf den mittleren Scharnierstift und fixieren Sie sie in der vorgesehe-

nen Position.

10. Übertragen Sie das obere Türschar-

nier auf die gegenüberliegende Seite

nachdem Sie den Scharnierstift aus-

geschraubt und von der anderen Sei-

te des Türscharniers wieder einge-

setzt haben.

11. Setzen Sie den Scharnierstift in die

Bohrung der Kühlraumtür und befesti-

gen Sie die Schrauben des Schar-

niers.

12. Setzen Sie die abgenommene Ab-

deckkappe wieder auf. Befestigen Sie

die im Lieferumfang enthaltene

Scharnierabdeckung (links) mit der in

Punkt 1 gelösten Schraube.

13. Bringen Sie die Türgriffe der Kühl- und Gefrierraumtür jeweils auf den gegenüberliegenden Seiten

an. Demontieren Sie die Griffe indem Sie die Abdeckkappen der Griffe entnehmen und die darun-

terliegenden Flansch-Schrauben lösen.

Entnehmen Sie ebenfalls die Abdeck-

kappen an den Türen und schrauben

Sie die Griffe in den darunterliegen-

den Bohrungen fest. Setzen Sie die

Abdeckkappen der Griffe wieder auf.

Versetzen Sie die Abdeckkappen auf

die freiliegenden Bohrungen der Tü-

ren jeweils auf die andere Seite.

Überprüfen Sie, ob die Türen vertikal sowie horizontal optimal ausgerichtet sind, so dass ein rei-

bungsloses Öffnen sowie Schließen der Türen gewährleistet ist.
