Haier 4U25HS1ERA [31/82] Cableado
![Haier 4U25HS1ERA [31/82] Cableado](/views2/1808448/page31/bg1f.png)
13
–¨ 25.400

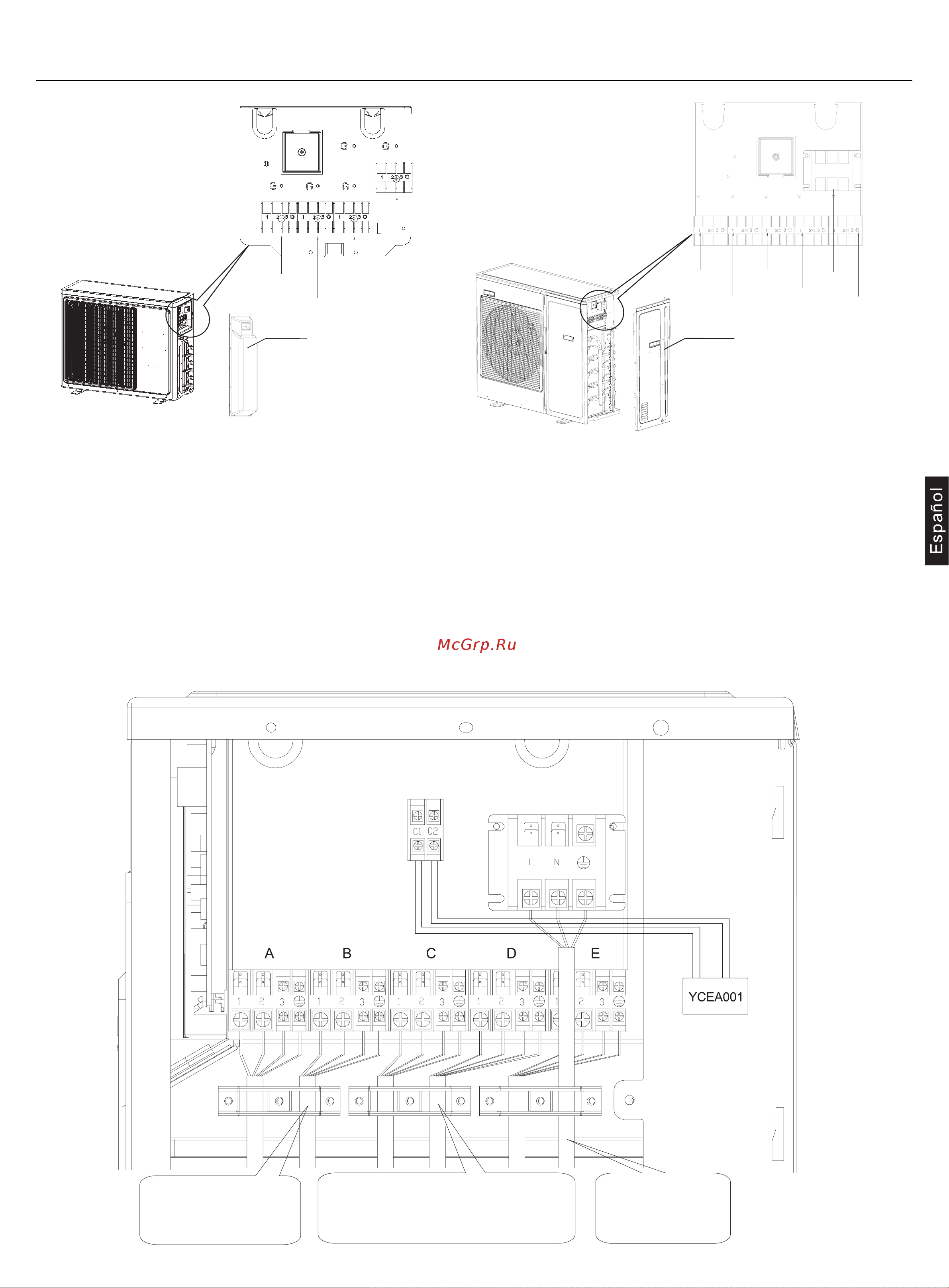

Cableado
Tapa de cable A Tapa de cable C
Tapa de cable B Bloque de terminales
Tapa de válvula
Tapa de cable A Tapa de cable C
Tapa de cable B
Tapa de cable D
Tapa de válvula
Bloque de terminales
Tapa de cable E
4. Método de cableado de la unidad interior
Aoje la tapa del cable y conecte la línea de alimentación y el cable de comunicación de la unidad interior al terminal que corresponda.
Nota:
Cuando conecte la línea de alimentación al terminal de la fuente de alimentación preste especial atención a lo siguiente:
• No conecte la línea de alimentación de diferentes tamaños al mismo terminal del cable de conexión. Un contacto inadecuado provocará
sobrecalentamiento.
• No conecte la línea de alimentación de diferentes tamaños al mismo terminal del cable de tierra. Un contacto inadecuado afectará a la
protección.
• No conecte la línea de alimentación al extremo de conexión del cable de comunicación. Una conexión incorrecta provocará daños en la
unidad conectada.
5. Ejemplo del sistema de cableado.
Para ver un esquema de cableado consulte 4U30HS1 ERA
Dé a los cables la forma
debida para que no se
levante la tapa del servicio ni
otras piezas de la estructura.
Fije el cableado de derivación rmemente
mediante los 4 tornillos incluidos, tal y como
se muestra en la gura. Fije las conexiones
rmemente asegurándose de que no ejerce
demasiada presión sobre los terminales.
Utilice los cables
especicados y
conéctelos de forma
segura.
