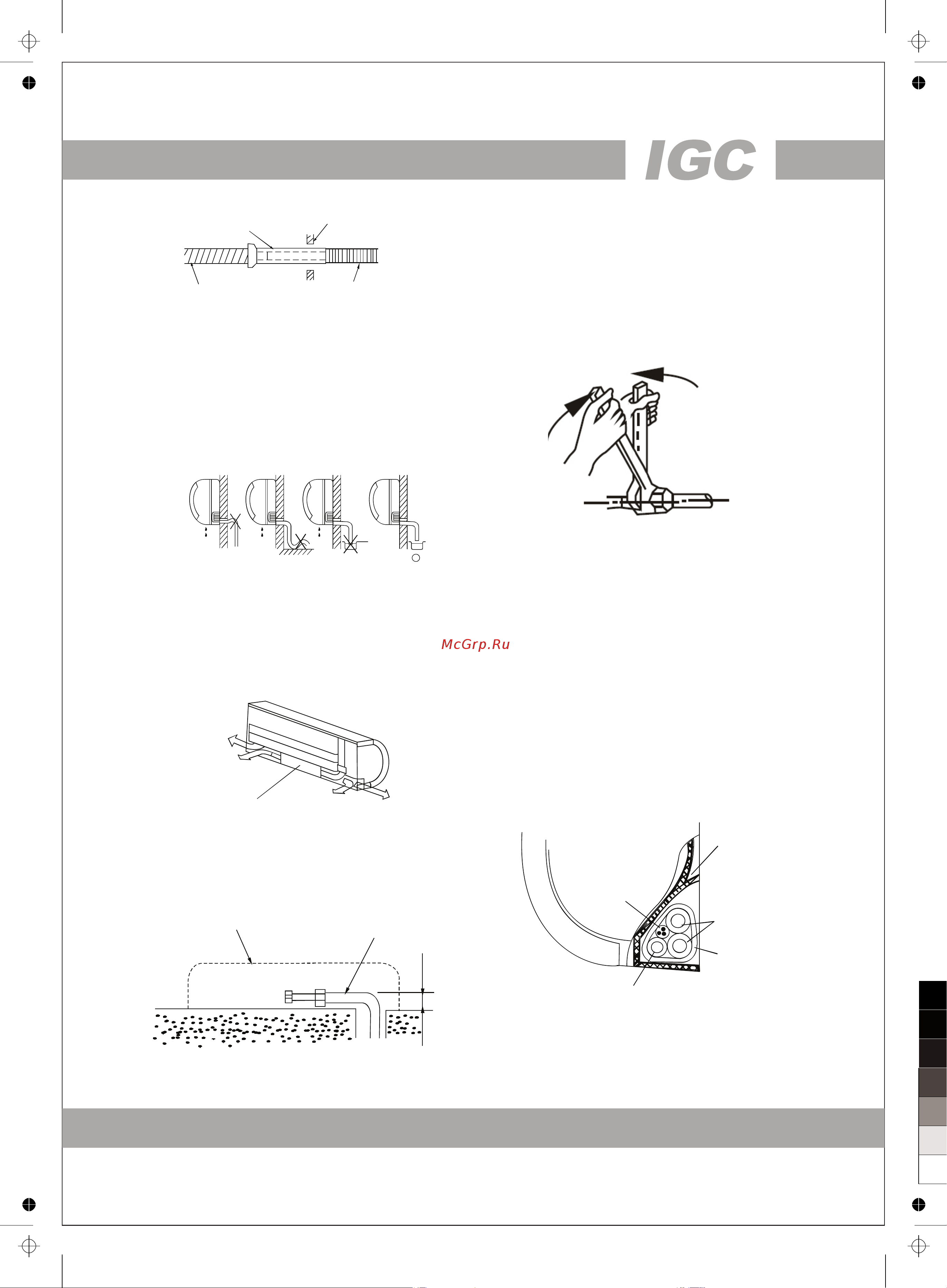

Стена
Монтажная гильза
Трубопровод
Трубопровод
Трубодержатель
Подключение
справа сзади
Подключение
справа
Подключение
слева
Подключение
слева сзади
.
.
.
4 3
панель вентиляторного доводчика
соединительный трубопровод
5. Для обеспечения надёжного отвода конденсата про-
кладывайте трубопровод для слива конденсатной
воды под уклоном не менее 3 см на каждый метр
трубопровода, избегайте перегибов и заломов. Слив-
ной шланг должен заканчиваться на 50 мм выше
уровня поверхности, на которую производиться слив
конденсата. При выводе слива в канализацию
предусмотрите гидрозатвор.
6. Присоедините трубы входа/выхода воды к вентиля-
торного доводчика к трубоповодам с холодоносите
лем.
• Подключение трубопроводов может быть выполнено
способами, показанными ниже:
• При подключении трубопроводов слева-сзади или
справа-сзади согните трубопровод как показано на
рисунке:
• Патрубок выхода воды оборудован воздуховыпуск-
ным клапаном.
• При соединении с водяным коллектором усилие за-
тяжки должно быть
6180-7540 Н/см2 (630 - 770 кг/см2).
• Установите трубы в правильное положение, закру-
тите гайки руками, затем затяните двумя гаечными
ключами (см. рис.).
7. Проверьте всё.
8. Тщательно изолируйте трубопроводы от воздей-
ствия окружающей среды. Это поможет избежать
протечек конденсата.
Изоляция 3-ходового клапана
После окончания всех проверок заизолируйте 3-хо-
довой клапан листом изоляционного материала. Это
необходимо для исключения появления капель кон-
денсата на клапане во время работы. Лист изоля-
ционного материала включен в комплект обвязки.
При невыполнении данного требования высока
вероятность появления капель воды на клапане, тру-
бопроводах, и окружающих стенах.
.
.
.
.
.
.
.
.
.
. .
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
. .
.
ВНУТРЕННИЙ БЛОК
соединительный
кабель
сливной шланг
трубная
изоляция
трубопроводы
ванночка для слива
конденсата
9www.igc-aircon.com
0
5
25
75
95
100
IGC IM for wall-mounted FCU
10 июля 2014 г. 14:28:48
