Haier AU282XHERA [51/65] Limitazioni nell installazione
![Haier AU282XHERA [51/65] Limitazioni nell installazione](/views2/1808680/page51/bg33.png)
17
1. Precauzioni per l'installazione
• Controllare che la superficie di installazione sia robusta e perfettamente piana, per evitare che l'unità generi vibrazioni o rumori duran-
te il funzionamento.
• Fissare l'unità saldamente per mezzo di bulloni di fissaggio.
• È preferibile avvitare i bulloni di fissaggio per una lunghezza di 20mm all'interno della superficie di installazione.
2. Scelta del luogo di installazione per le unità interne
Fare riferimento alle seguenti tabelle per la lunghezza max. delle tubazioni refrigerante e il dislivello max. tra unità esterna e unità interne.
Più corte sono le tubazioni refrigerante, migliori sono le prestazioni del climatizzatore.
La lunghezza minima per ogni unità interna è 3m.
Lunghezza massima AU182XFERA AU222XFERA AU252XGERA AU282XHERA AU342XHERA AU362XHERA
tubazioni per ogni unità interna 25m 25m 25m 25m 25m 25m
totale del tubo liquido di tutte le unità 45m 45m 60m 60m 60m 60m

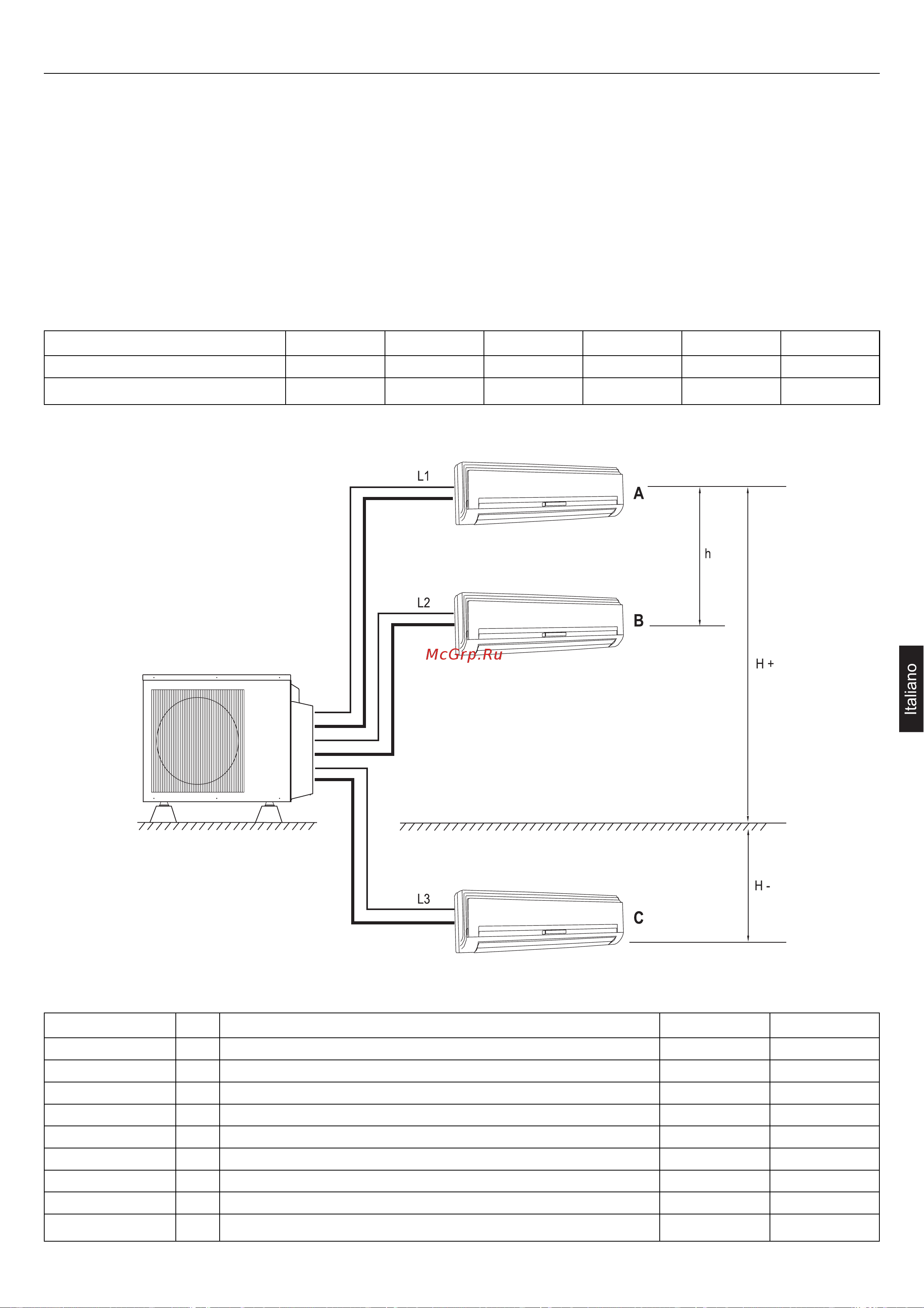

Limitazioni nell'installazione
Unità Descrizione Standard Max.
A, B, C tubo liquido mm Diametro del tubo lato liquido Ø 6,35
A, B, C tubo gas mm Diametro del tubo lato gas Ø 9,52
L1 (solo andata) m Lunghezza tubazioni per singola unità interna ≤10 ≤25
L2 (solo andata) m Lunghezza tubazioni per singola unità interna ≤10 ≤25
L3 (solo andata) m Lunghezza tubazioni per singola unità interna ≤10 ≤25
L1+L2+L3 m Lunghezza totale tubo liquido ≤30 ≤45
h m Dislivello tra 2 unità interne ≤1 ≤5
H+ m Dislivello tra unità esterna e unità interna (UI sopra) ≤5 ≤15
H- m Dislivello tra unità esterna e unità interna (UI sotto) ≤5 ≤10
AU182XFERA
AU222XFERA
