Схема подключения

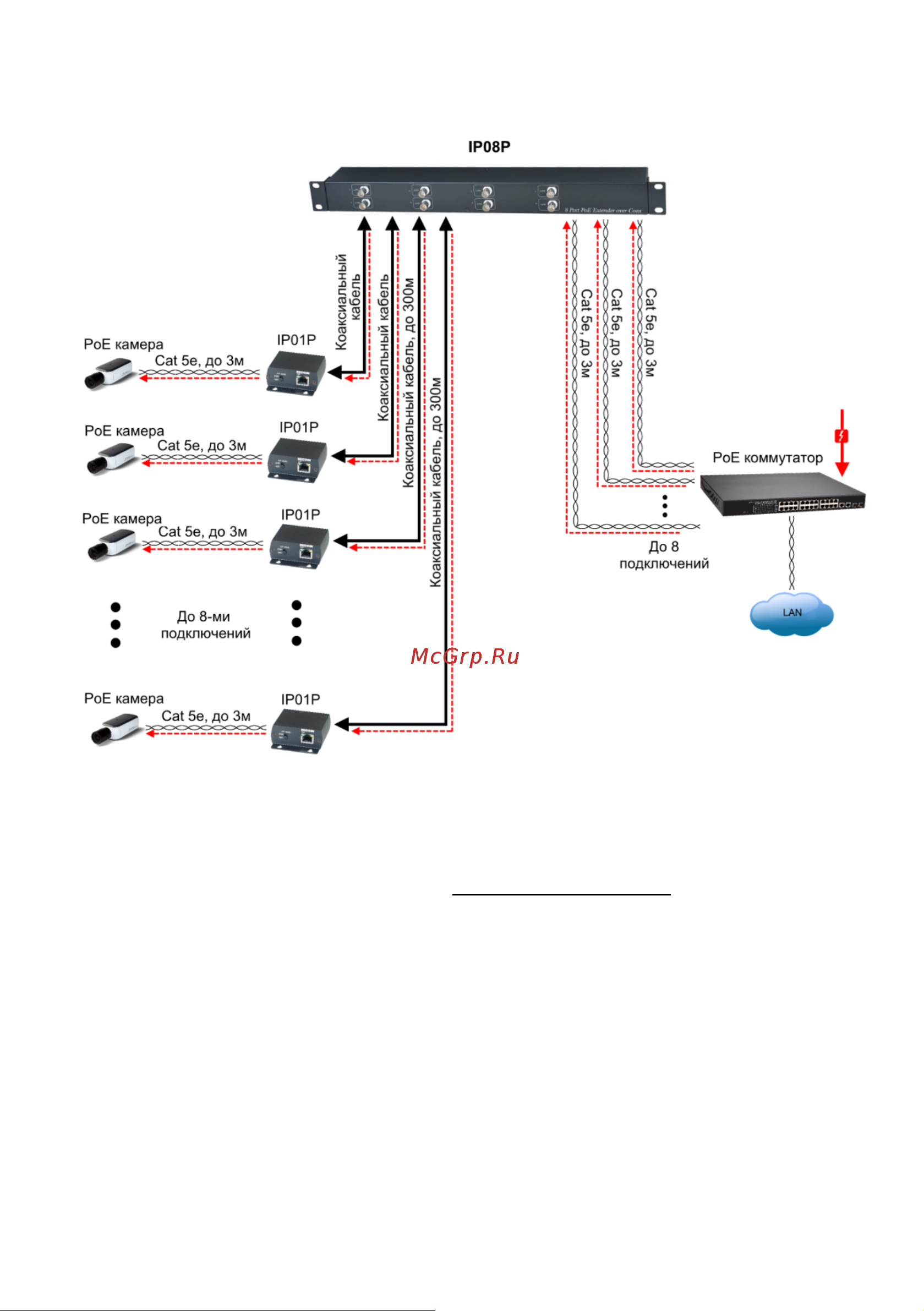

Рис.3 Приемник IP08P, типовая схема подключения

При подключении IP08P к PoE-коммутатору убедитесь,

поддерживает ли коммутатор Auto MDI –MDI-X – функцию

автоматического определения типа кабеля (прямой или кроссовый). В

зависимости от этого используйте прямые или кроссовые патч-корды

для подключения (рис. 4)

A) PoE камера и PoE коммутатор подключены прямыми патч-кордами.

Переведите переключатели на приемнике в положение «MID-SPAN»,

при этом зеленые индикаторы на разъемах RJ-45 должны загореться. В

противном случае, переведите переключатели в положение «END-

SPAN»;
