Sc&t IP02EP [3/6] Передатчик

Рис.1 Удлинитель IP02EP, вид спереди

Рис.2 Удлинитель IP02EP, вид сзади

Описание элементов устройств

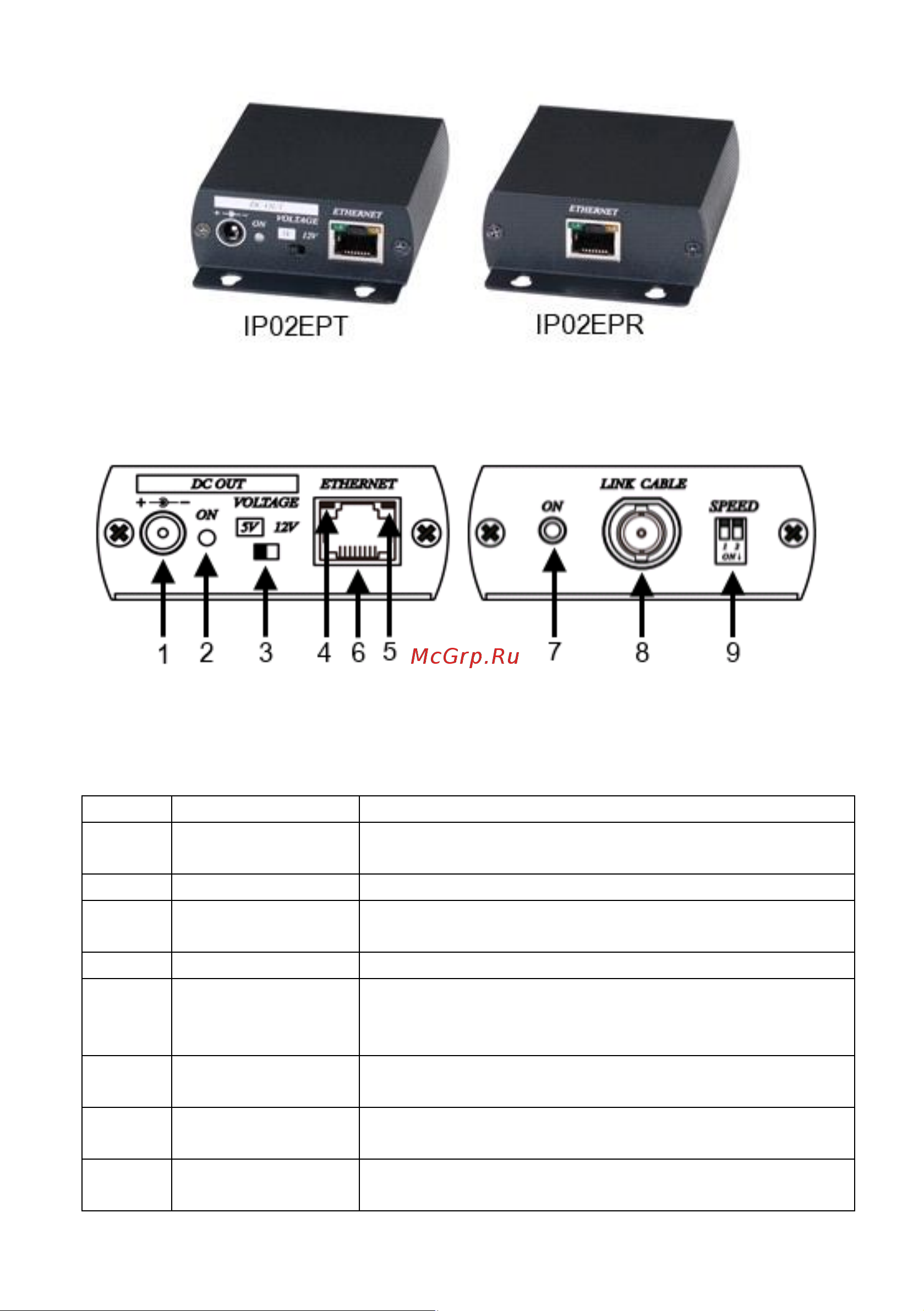

Рис. 3 Передатчик IP02EPT, передняя и задняя панель

Табл. 1 Элементы передней и задней панелей передатчика IP02EPT

№ п/п

Наименование

Назначение

DC OUT

Выход для подключения питания IP-камеры

или другого устройства.

LED-индикатор наличия питания 5 или 12 В

VOLTAGE

DIP-переключать режимов питания (5В или

12В пост. тока).

4,5

RG-45 LED-индикаторы.

ETHERNET

Разъем подключения кабеля витой пары

(сеть Ethernet) от IP-камеры или другого

сетевого оборудования.

LED-индикатор наличия питания 48В от

приемника

LINK CABLE

Разъём подключения коаксиального кабеля,

для передачи данных и питания.

SPEED

DIP-переключатель скорости передачи

данных
