Sc&t TTA111HDR [5/7] Схема подключения
![Sc&t TTA111HDR [5/7] Схема подключения](/views2/1809457/page5/bg5.png)
5

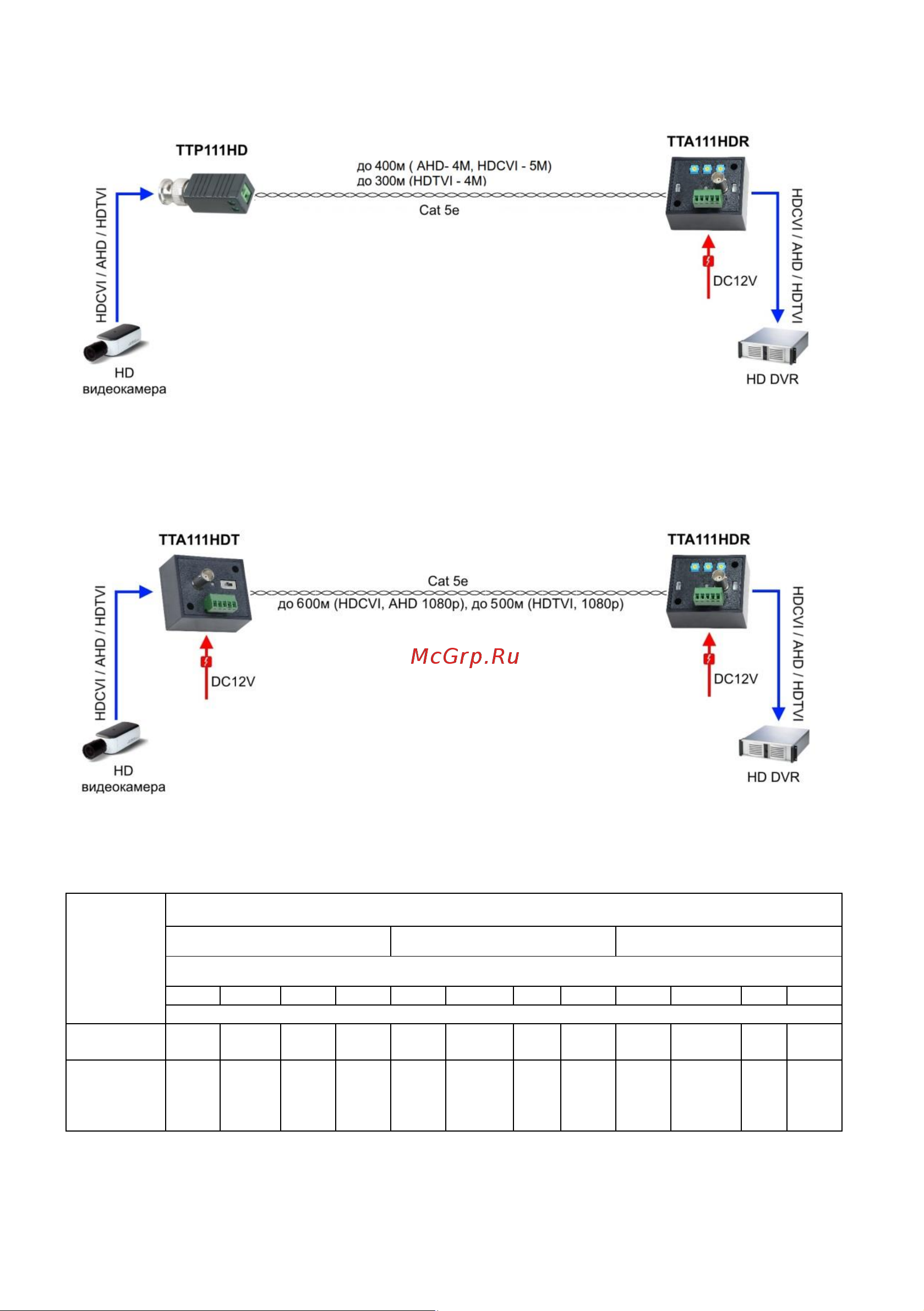

Схема подключения
Рис. 4 Схема подключения приемника TTA111HDR к приемопередатчику
TTP111HD
Рис. 5 Схема подключения приемника TTA111HDR к передатчику
TTA111HDT
Таб.3 Расстояние передачи
Тип
устройств
(передатчик -
приемник)
Тип видеосигнала
AHD
TVI
CVI
Разрешение
720p
1080p
4M
5M
720p
1080p
4M
5M
720p
1080p
4M
5M
Расстояние (м)
Pass-
TTA111HDR
400
400
400
300
300
300
300
250
400
400
400
400
TTA111HDT
-
TTA111HD
R
600
600
500
400
500
500
500
350
600
600
500
500
