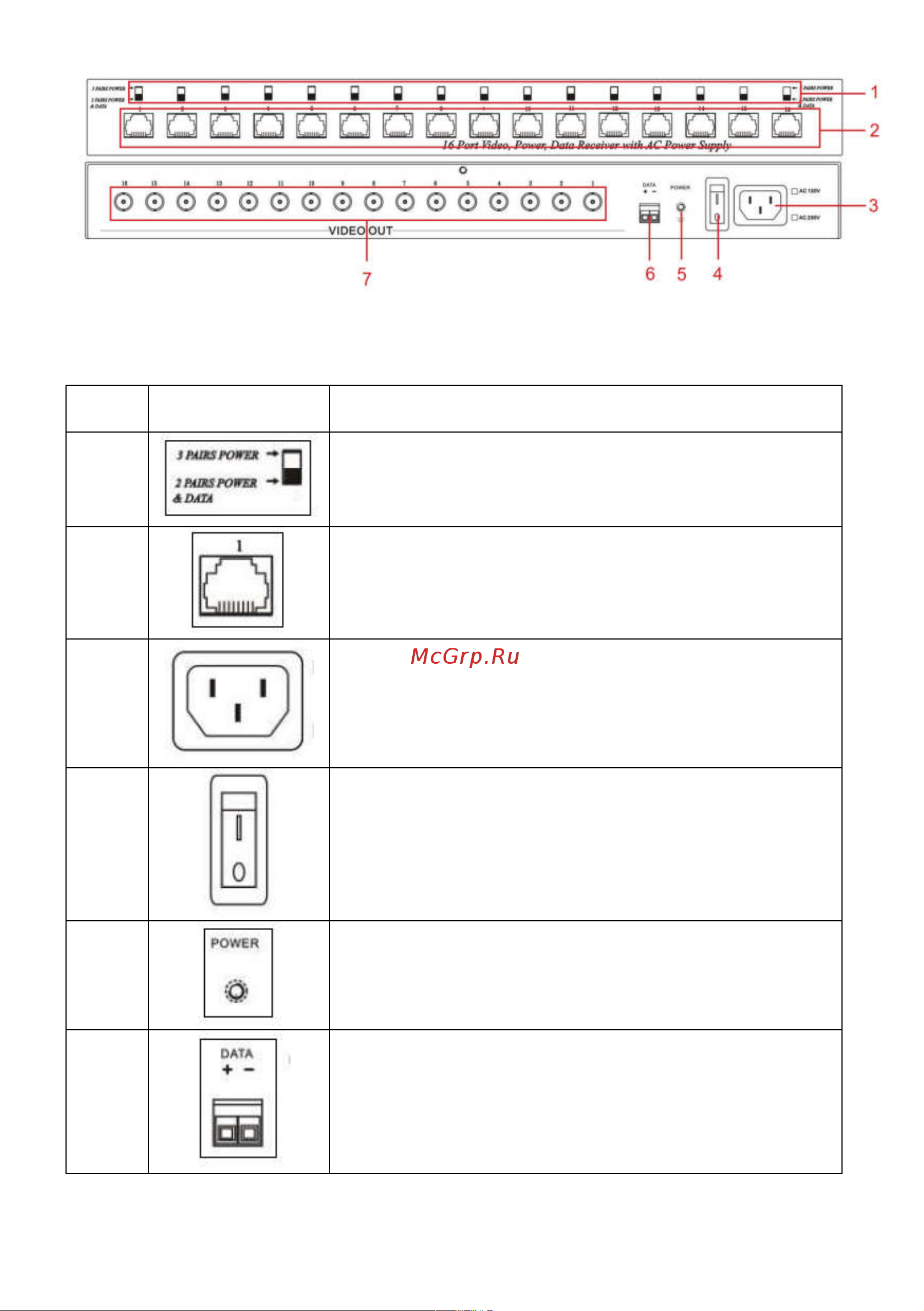

Рис.2 Индикаторы и разъемы подключения TPP016VPD
Табл.1 Индикаторы и разъемы подключения
№№ Обозначение Назначение
1
Dip-переключатели режимов подачи питания:
по 2-м парам/ по 3-м парам.
2
Разъемы подключения кабелей витой пары
3
Разъем подключения сетевого кабеля
4
Клавиша вкл/выкл подачи питания
5
Индикатор наличия питания
6
Клемм. колодка для подключения устройств
управления по интерфейсу RS485
(пульт, видеорегистратор, др.)
