Sc&t TPP016VPD [2/6] Внешний вид и разъемы

Назначение

16-канальный приемопередатчик TPP016VPD предназначен для

передачи по кабелям витой пары видеосигналов (CVBS, HDCVI/

HDTVI/ AHD), сигналов управления (RS485) и питания на расстояние

до 300м.

Комплектация*

1. Приемник TPP016VPD – 1шт.

2. Монтажный комплект – 1шт.

3. Руководство по эксплуатации – 1шт.

4. Упаковка – 1шт.

Особенности

 Максимальное расстояние передачи видеосигнала –

300м (HD-CVI/AHD),

250м (HD-TVI);

 Передача сигналов управления (PTZ): RS485;

 Передача питания: DC24V (1А);

 Для передачи только видеосигналов и сигналов управления не

требуют дополнительного питания;

 Два режима передачи питания данных:

- 1 пара - видео, 2 пары - передача питания, 1 пара – RS485;

- 1 пара - видео, 3 пары для передачи питания, RS485 не передается;

 Предназначен для работы с передатчиками:

TTP111HDP, TTP111HDP-L, TTP111HDPD-R45;

 Рекомендованный кабель: UTP Cat 5e/6.

Внешний вид и разъемы

А) Б)

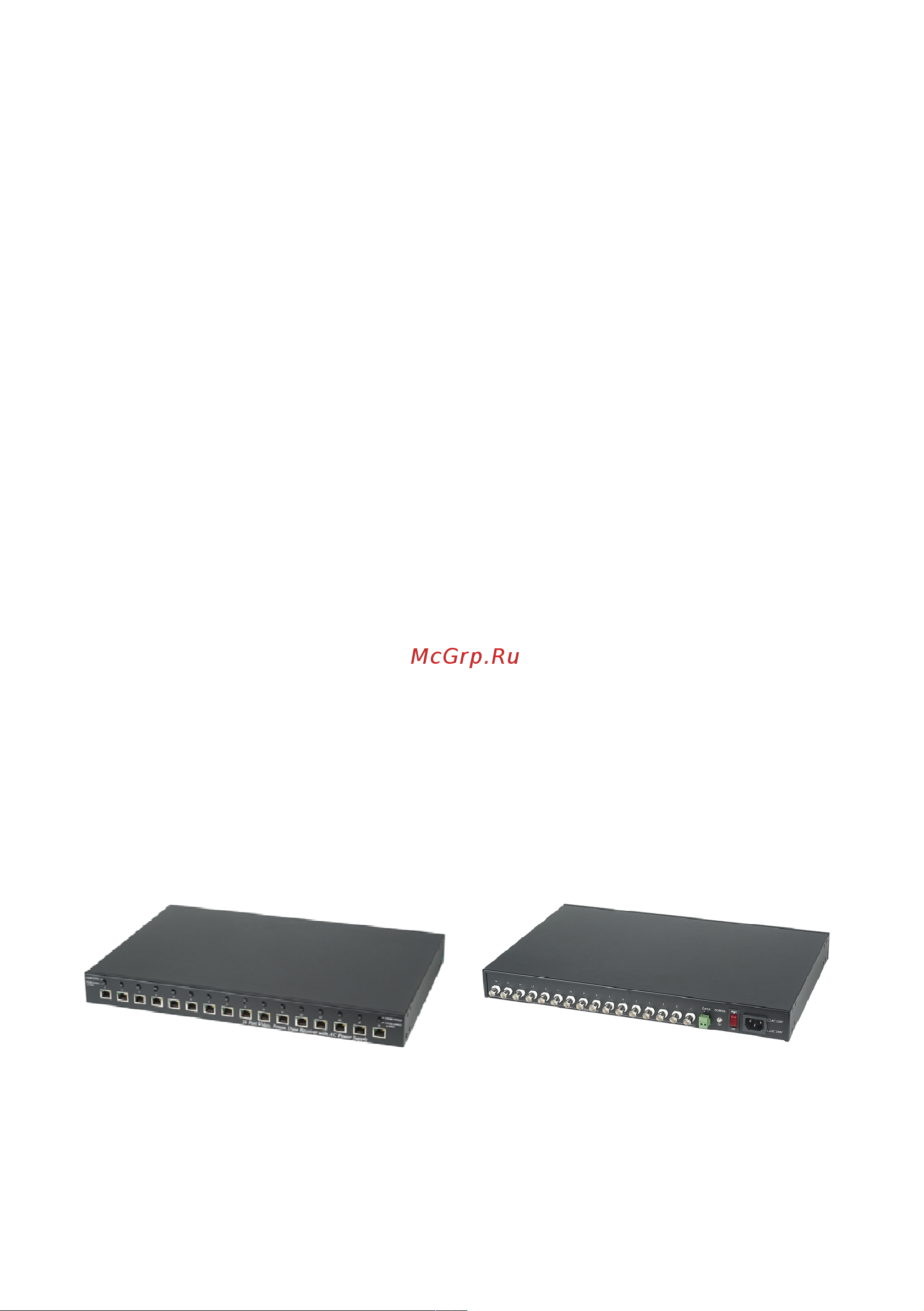

Рис.1 TPP016VPD (А – вид спереди, Б – вид сзади)
