Sc&t CA101HD [3/5] Разъемы и индикаторы

Разъемы и индикаторы

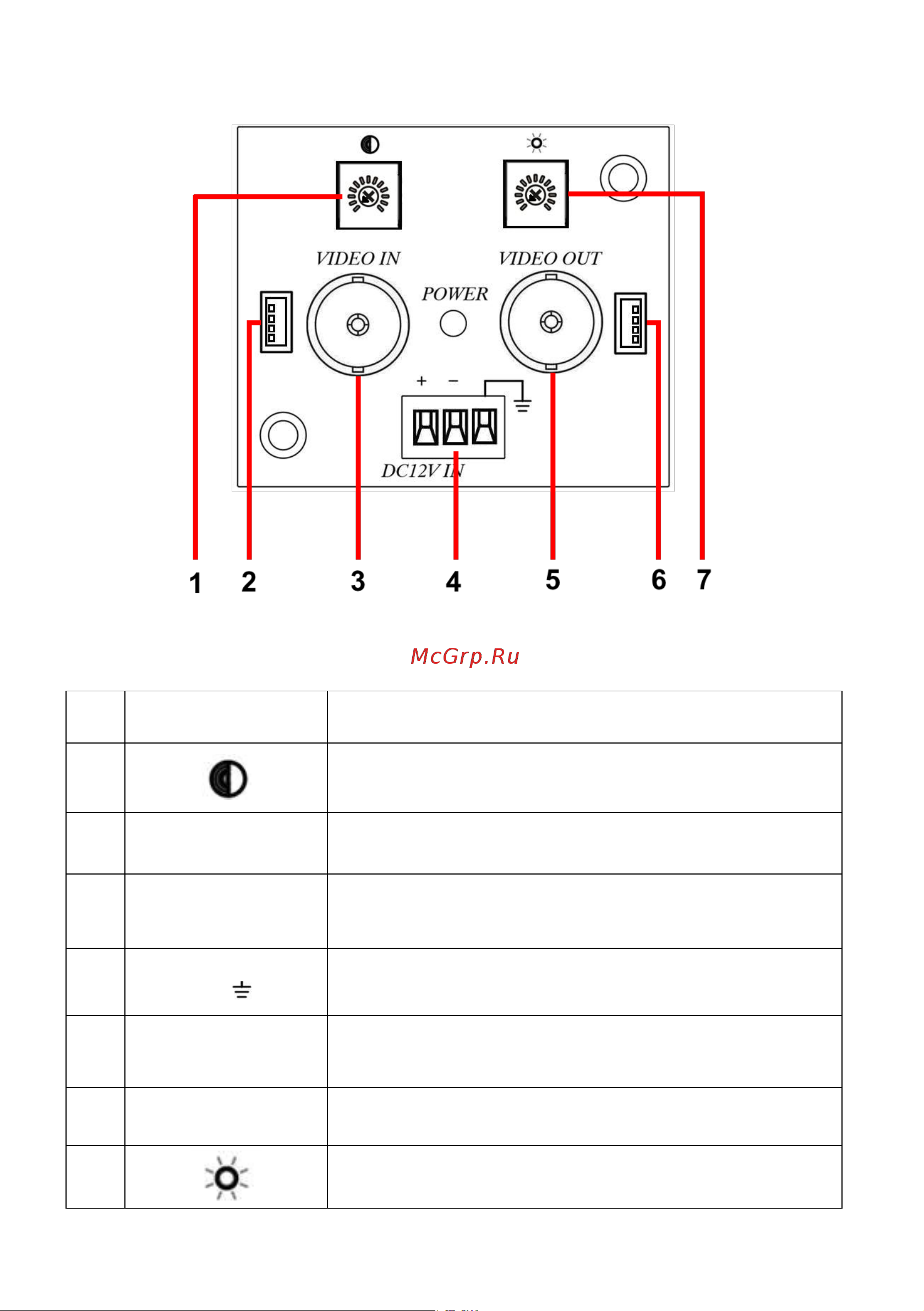

Рис. 2 Усилитель CA101HD, разъемы и элементы регулировки

Таб.1 Назначение разъемов и элементов регулировки усилителя CA101HD

№

п/п

Обозначение

Назначение

Регулятор контрастности изображения.

4-пиновый разъем, не используется.

VIDEO IN

BNC-разъем, для подключения коаксиального

кабеля от видеокамеры.

DC12V IN

+ -

Разъем подключения БП DC12V, 0.5A и кабеля

заземления.

VIDEO OUT

BNC-разъем, для подключения к

видеорегистратору или монитору.

4-пиновый разъем, не используется.

Регулятор яркости изображения.
