Bomann КВ 289 [8/12] Изменение направления открытия двери

ИЗМЕНЕНИЕ НАПРАВЛЕНИЯ ОТКРЫТИЯ ДВЕРИ

При необходимости, дверь можно переместить с правой стороны (комплектация при поставке) на

левую сторону.

ВНИМАНИЕ: При замене ограничителя хода двери отключите устройство от электросети.

Перед тем, как начать работу, всегда сначала отключайте устройство от электросети.

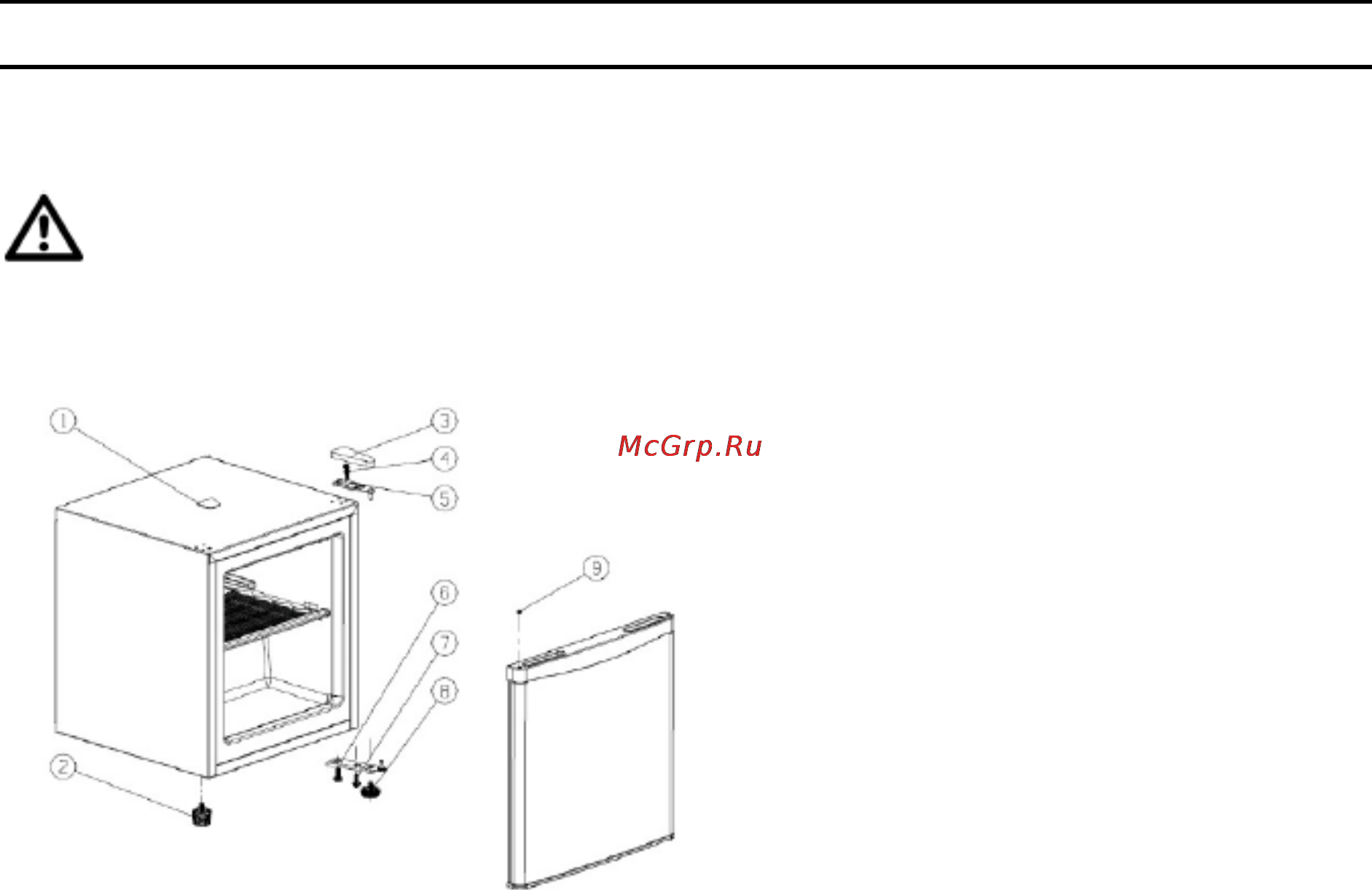

(1) Заглушка

(2) Съемная ножка

(3) Крышка шарнира

(4) Винты

(5) Верхний дверной шарнир

(6) Нижний дверной шарнир

(7) Винты

(8) Ножка

(9) Заглушка

- С помощью отвертки снимите крышку шарнира (3) и заглушку (1).

- Немного наклоните устройство назад и зафиксируйте его в этом положении.

- Демонтируйте верхний дверной шарнир (5) открутив соответствующие винты (4).

- Слегка приоткройте дверь и осторожно снимите ее с нижнего дверного шарнира (6).

- Снимите заглушку (9), вставьте ее в свободное отверстие с противоположной стороны и

поставьте дверь на мягкую поверхность, чтобы защитить ее от царапин.

- Демонтируйте съемную ножку (2) и нижний дверной шарнир (6), включая ножку (8), открутив

соответствующие винты (7).

- Переместите нижний шарнир (6) вместе с ножкой (8) на противоположную сторону и

зафиксируйте их винтами (7).

- Снова закрутите съемную ножку (2) на соответствующей противоположной стороне.

- снова поставьте устройство в исходное положение. Наденьте дверь устройства на штырь

нижнего дверного шарнира (6) и зафиксируйте дверь в нужном положении.

- Прикрепите верхний дверной шарнир (5) с помощью винтов (4) на соответствующей

противоположной стороне.

- Установите заглушку, которая была демонтирована в самом начале (1), в свободное отверстие на

противоположной стороне и снова установите крышку шарнира (3).

Проверьте, чтобы дверь была отрегулирована в вертикальном и горизонтальном положении и

открывалась плавно.
