Устройства защиты от помех

Артикул NO.: CB001VH, TVB001

CB001VH Устройство защиты от помех по коаксиальному кабелю

 BNC штекер на BNC разъем с миникабелем 15 на обеих сторонах.

 Прекрасно работает с цифровым видеомагнитофоном, защищая его от интерференции.

 Встроенный режим высокосбалансированной передачи видеосигнала, при котором отсутствует влияние

помех от каких либо источников шума: радиосигналов, других видеосигналов, близкорасположенных силовых

кабелей, телефонных аппаратов, флуоресцентных ламп, трансформаторов и т.д.

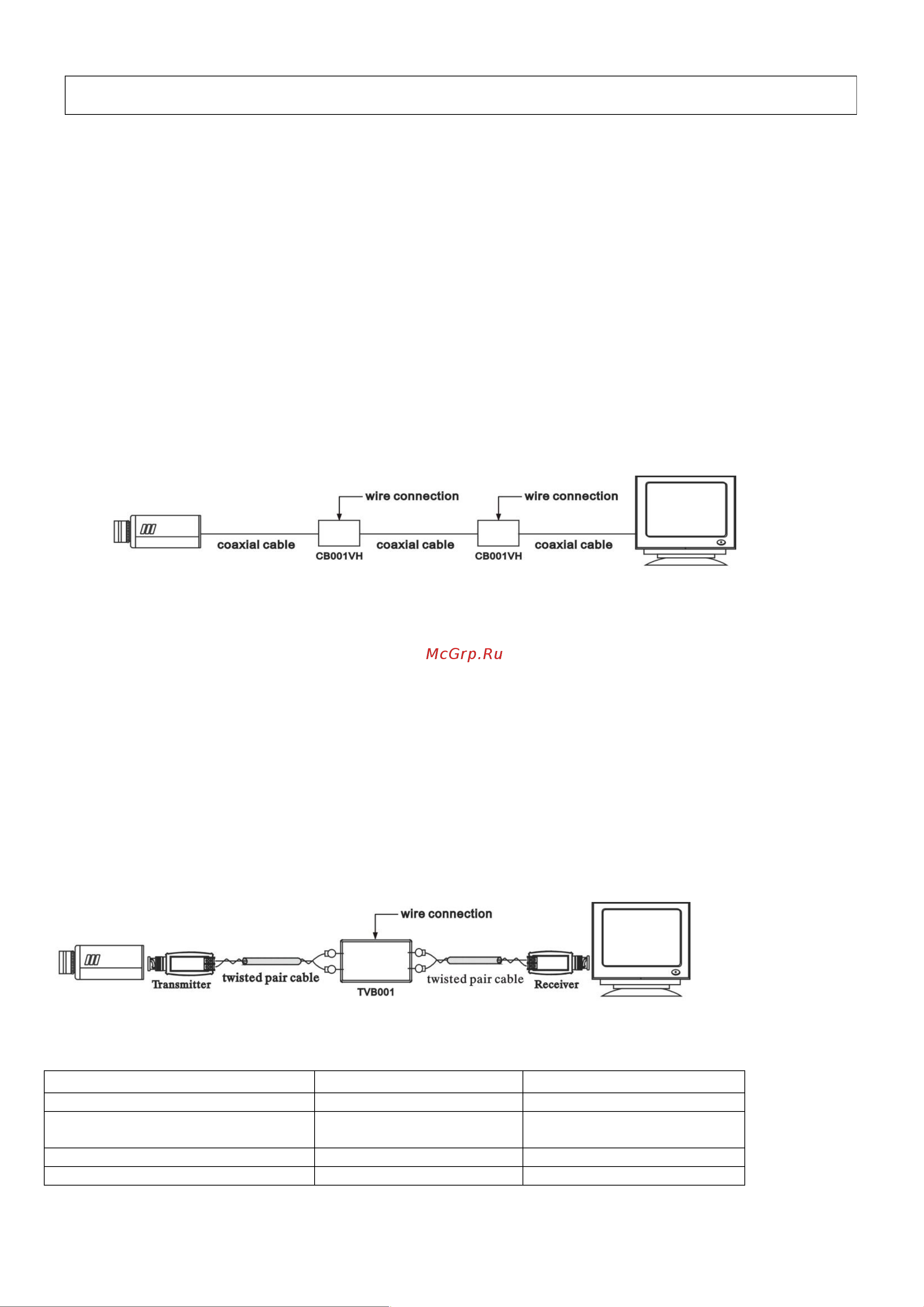

Применение и установка:

Установите CB001VH на стороне приема видеосигнала (перед монитором или цифровым видеомагнитофоном)

для защиты от помех, обусловленных несоответствием или резонансом входного и выходного сопротивления.

Если шум все-таки сохраняется, воспользуйтесь монитором для проверки всех точек подключения (между двумя

кабельными соединениями) для обнаружения источника помех, затем добавьте еще один CB001VH для

компенсации резонансов сопротивлений и получения качественного видеоизображения. Если источник помех

невозможно обнаружить, добавьте CB001VH на все кабельные соединения и камеры.

TVB001 Устройство защиты от помех для витой пары

 Устраняет помехи при передаче на большие расстояния по кабелю, обусловленные резонансом

сопротивлений , добавьте TVB001 в точке подключения между двухпроводными соединениями для

компенсации.

 В поставку включено 4 коннектора UY для осуществления соединений.

Применение и установка:

Используйте TTP111VH/TTP414VH/TTA111VH… и т.д. серии VH Series на стороне приемника (перед монитором

или цифровым видеомагнитофоном) для защиты от помех. Если помехи не устраняются при установке серии VH,

воспользуйтесь монитором для проверки всех точек подключения (между двумя кабельными соединениями) для

обнаружения источника помех, затем добавьте еще один TVB001 для компенсации резонансов сопротивлений

и получения качественного видеоизображения. Если источник помех невозможно обнаружить, добавьте TVB001 на

все кабельные соединения и камеры.

Основные параметры

ПАРАМЕТРЫ

CB001VH

TVB001

Кабель

Коаксиальный

Витая пара

Подключение кабеля

BNC разъем на BNC

штекер

Коннектор UY

Рабочая температура

-40…+55°С

Размеры, мм

84x28x21 с кабелем 19смx2

35x25x20 с кабелем 12смx2
