5. Разъемы и индикаторы

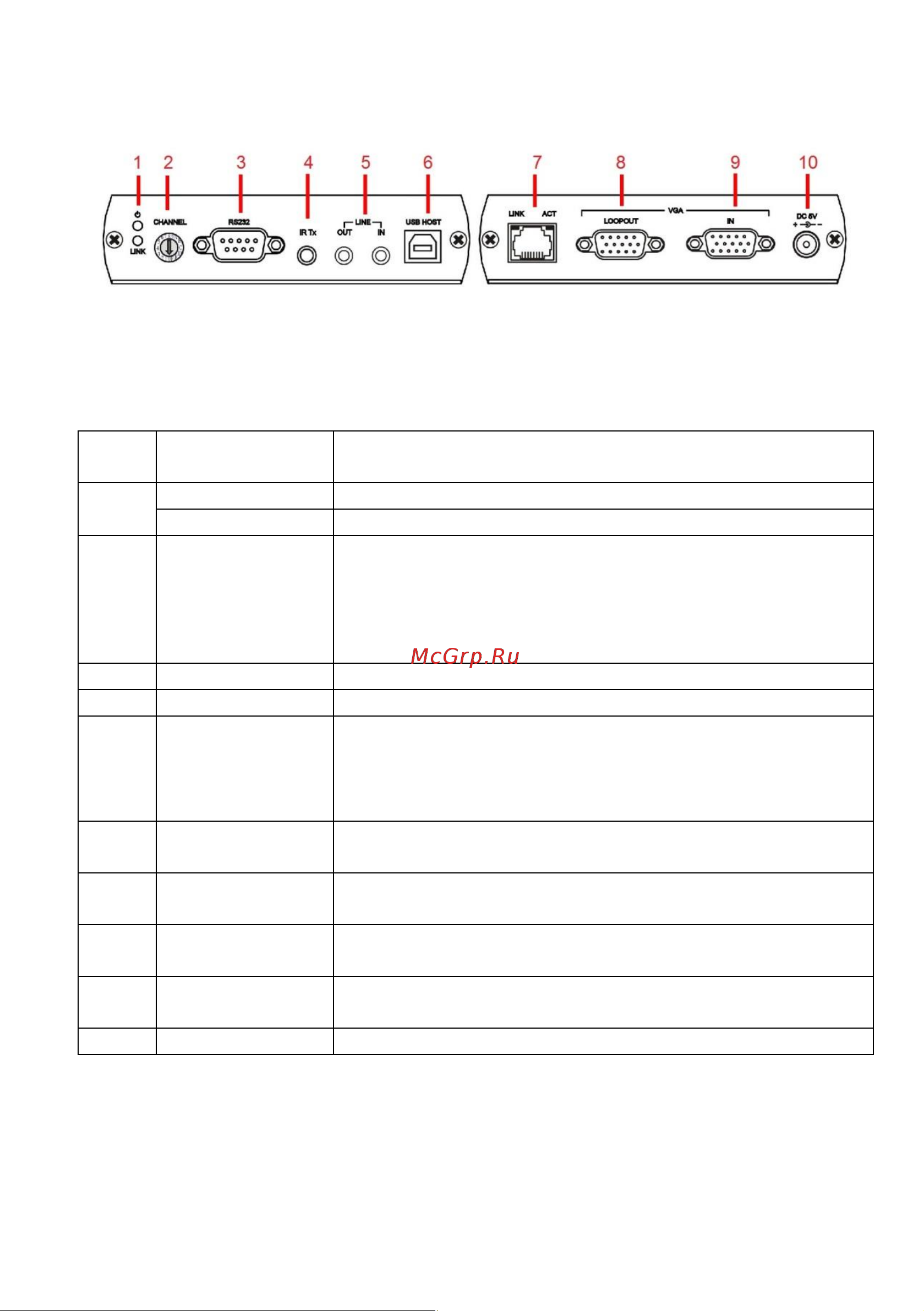

Рис. 5 Панели подключения передатчика VKM04T
Таб.1 Назначение разъемов передатчика VKM04T
№
п/п
Обозначение
Назначение
1
ⱷ
LED индикатор питание, зеленый (таб.3).
LINK
LED индикатор соединение, синий (таб.3).
2
0-F
Переключатель для коммутации передатчиков и
приемников. На соединяемых устройствах
переключатели должны быть установлены
в одинаковые позиции, после чего следует
отключить, а за тем включить питание.
3
RS232
Разъем для подключения RS-232 устройств.
4
IR Tx
Разъем для подключения ИК излучателя.
5
LINE
IN / OUT
Разъемы вход/выход TRS 3.5мм для
подключения источника аудио сигнала и
устройств воспроизведения аудио-сигнала
соответственно.
6
USB HOST
Разъем USB-В для подключения к USB-порту
компьютера.
7
LINK ACT
Разъем RJ-45 для подключения кабеля витой
пары с LED индикаторами LINK/ACT (таб.3).
8
LOOPOUT
Разъем для подключения локального VGA-
монитора.
9
VGA IN
Разъем для подключения источника VGA-
сигнала.
10
DC 5V
Разъем для подключения блока питания.
