Разъем RJ-45, для подключения кабеля витой пары между

приемником и передатчиком

Желтый LED-индикатор, не используется.

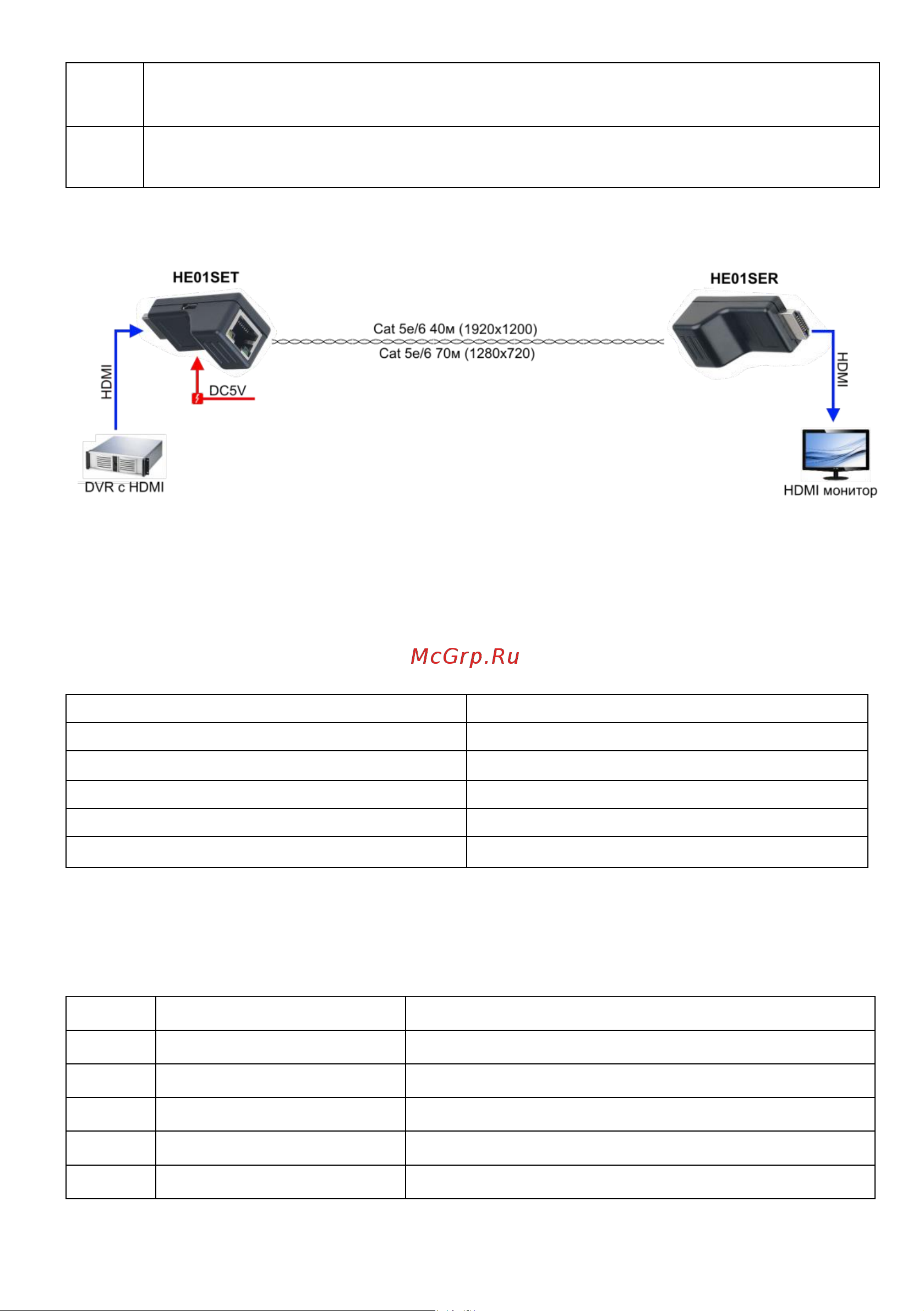

Схема подключения

Рис.4 Комплект HE01ERK, типовая схема подключения

Зависимость расстояния передачи от разрешения HDMI

Таб.3 Комплект HE01ERK, зависимость расстояния передачи от

разрешения HDMI

Разрешение

Расстояние передачи

1920х1200

40м

1920х1080

40м

1280х1024

60м

1280х720

70м

1024х768

70м

Распиновка разъемов RJ-45

Таб.5 Распиновка разъемов RJ-45

Пины

Проводник

Назначение

Оранжево-белый

TMDS DATA2 +

Оранжевый

TMDS DATA2 -

Зелено-белый

TMDS CLOCK + / HDMI 5V

Синий

TMDS DATA1 +

Сине-белый

TMDS DATA 1 -
