5. Назначение разъемов подключения, индикаторов

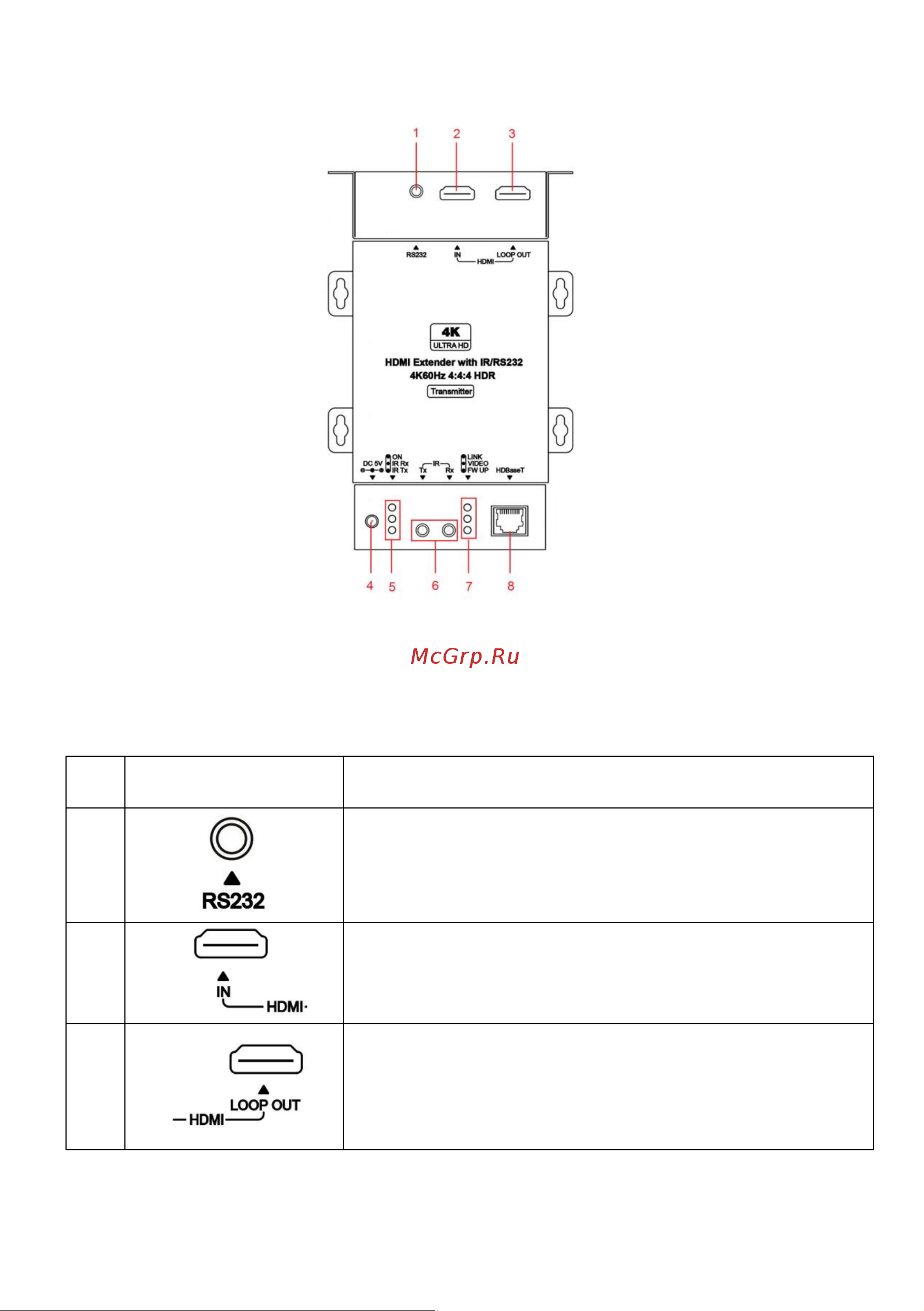

Рис.3 Передатчик HE02EIXT, разъемы и индикаторы передней и задней

панелей

Таб.1 Передатчик HE02EIXT, назначение разъемов и индикаторов на

передней и задней панелях

№

п/п

Обозначение

Назначение

Разъем подключения кабеля DB9/jack 3.5mm

Разъем подключения источника HDMI-сигнала

Разъем подключения источника отображения

HDMI-сигнала (монитор, телевизор, др.).

Сквозной HDMI-выход.
