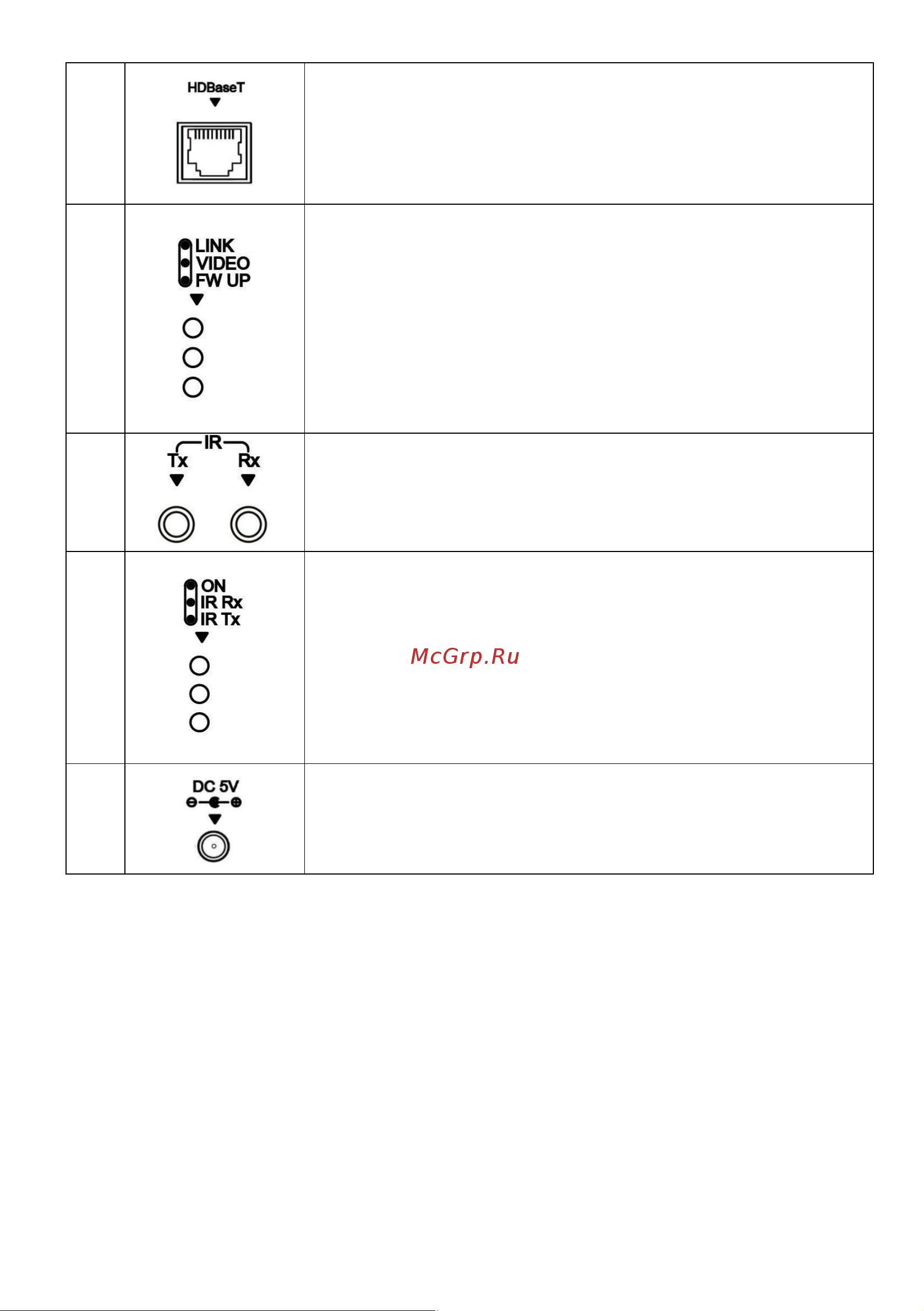

Разъем подключения кабеля витой пары

Индикаторы.

LINK: горит зеленым – осуществляется передача

данных (HDBaseT) между передатчиком и

приемником;

VIDEO: горит синим – подается видеосигнал 4K,

60Hz,4:4:4;

FW UP: горит красным – включен режим

перепрошивки устройства

Разъемы подключения излучателя (Tx) и приемника

(Rx) ИК-сигнала

Индикаторы состояния и режимов работы.

ON: горит зеленым – питание на устройство

подается;

IR Rx: горит синим – осуществляется отправка ИК-

сигнала;

IR Tx: горит красным – осуществляется прием ИК-

сигнала.

Разъем подключения внешнего блока питания.
