DC 5V
Разъѐм подключения блока питания.
RS232
Разъѐм подключения интерфейса управления
RS232 для передачи к приѐмнику HE02NR
(полный дуплекс).
ETHERNET
Порт RJ45 для подключения к сети LAN.
HDBaseT
Порт RJ45 для подключения к приѐмнику
HE02NR

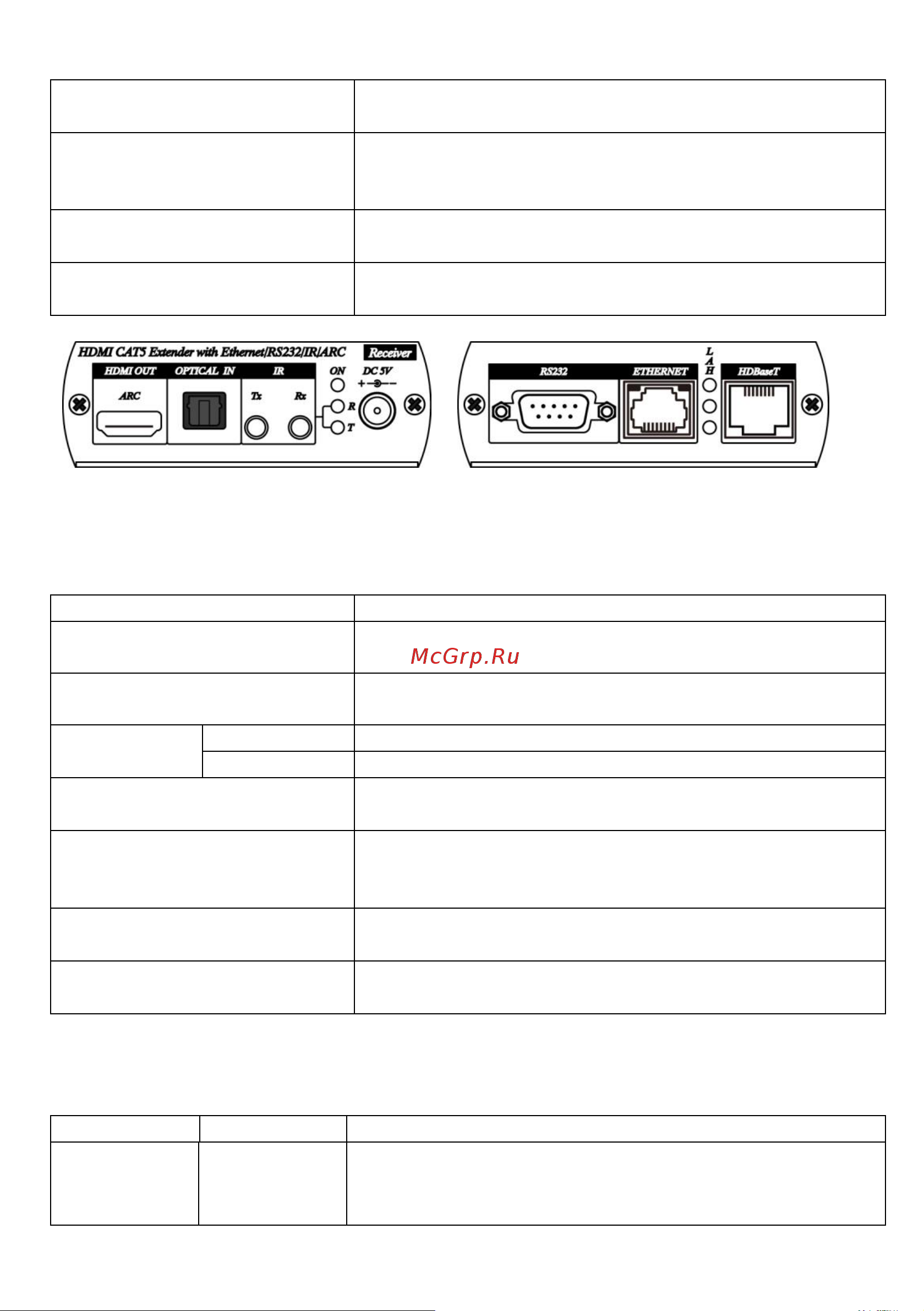

Рис.4 Разъѐмы HE02NR
Табл.2 Назначение разъемов приѐмника HE02NR
Обозначение
Назначение
HDMI OUT
Разъем подключения оконечного
HDMI-оборудования (ТВ, монитор и т.д.).
OPTICAL IN
Оптический аудиовход S/PDIF для передачи
аудио от ТВ к аудио/видео ресиверу.
IR
Tx
Разъѐм подключения ИК-излучателя.
Rx
Разъѐм подключения ИК-приѐмника.
DC 5V
Разъѐм подключения блока питания.
RS232
Разъѐм подключения интерфейса управления
RS232 для передачи к оконечному оборудованию
(полный дуплекс).
ETHERNET
Порт RJ45 для подключения к ТВ с поддержкой
LAN.
HDBaseT
Порт RJ45 для подключения к передатчику
HE02NT
Табл.3 Назначение индикаторов для передатчика HE02NT/приѐмника
HE02NR.
Индикатор
Цвет
Назначение
ON
Горит - наличие питания.
