быть подсоединен к клеммной колодке с
буквой «N». Коричневый (или черный) фа‐
зовый провод (подключен к контакту клемм‐
ной колодки, помеченному буквой «L») все‐
гда должен соединяться с фазой сети.
ЗАМЕНА СЕТЕВОГО ШНУРА
При замене сетевого шнура используйте
только специальный кабель типа H05V2V2-F
T90 или эквивалентный ему. Удостоверьтесь,
что провод имеет сечение, допускающее его
использование при данном напряжении и ра‐
бочей температуре. Желто-зеленый провод
заземления должен быть примерно на 2 см
длиннее коричневого (или черного) провода,
идущего на фазу.

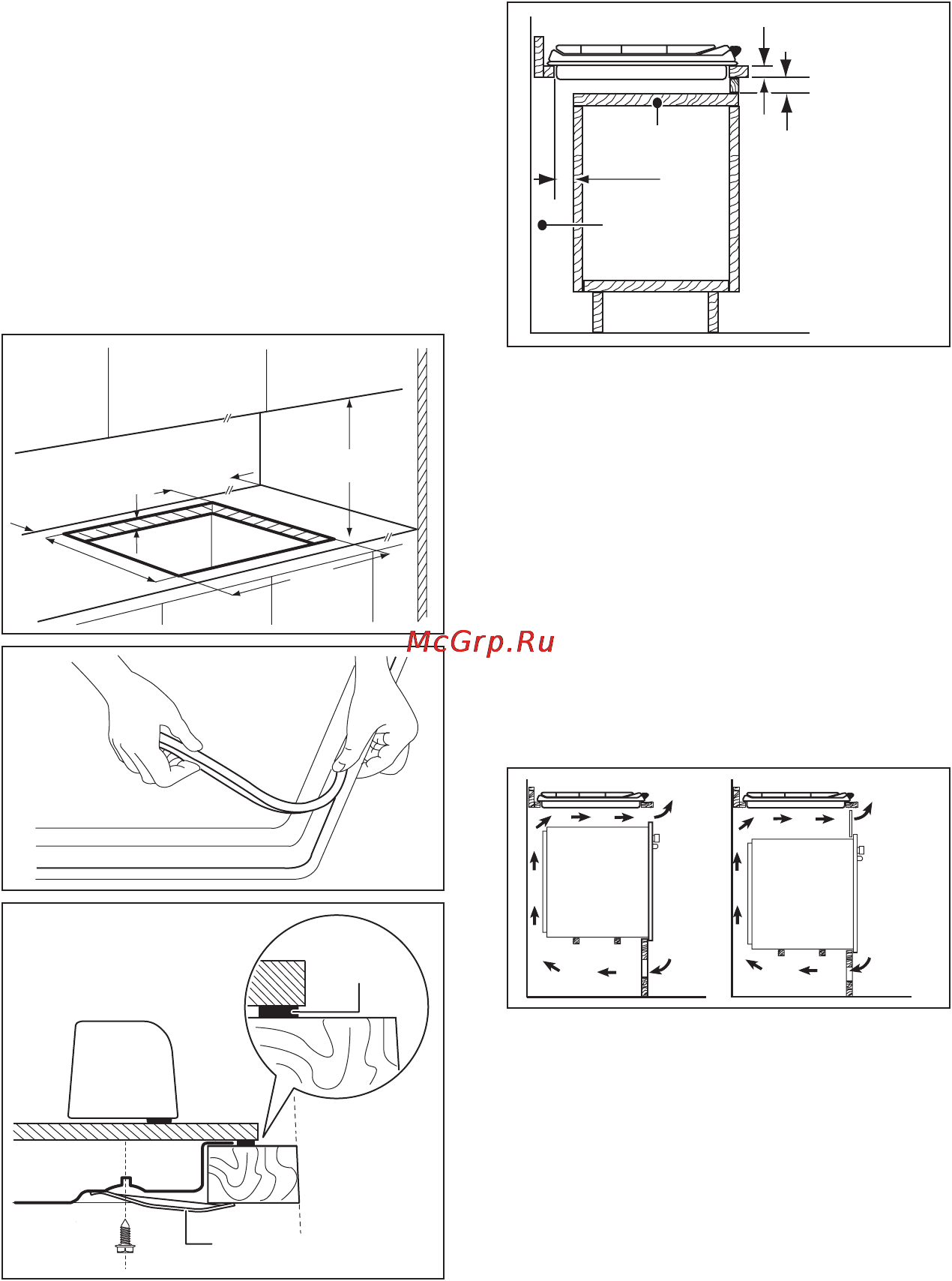

ВСТРАИВАНИЕ
min.
55 mm
min.
650 mm
560 mm
480 mm
min.
450 mm
30 mm
B
A
A)
идущая в комплекте герметизирующая
прокладка
B)
идущие в комплекте крепежные скобы
ВОЗМОЖНОСТИ ВСТРАИВАНИЯ
Кухонный шкаф с дверцей
Панель, установленная под варочной пане‐
лью, должна легко сниматься для обеспече‐
ния доступа к узлам, нуждающимся в техниче‐
ском обслуживании.
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A)
Съемная панель
B)
Пространство для подключения проводов
Кухонный шкаф с духовым шкафом
Размеры ниши под варочную панель должны
соответствовать указанным, в кухонном шка‐
фу должны быть предусмотрены вентиля‐
ционные отверстия для постоянного притока
воздуха. Из соображений безопасности, а так‐
же для упрощения процедуры извлечения ду‐
хового шкафа из шкафа, электрические сое‐
динения для варочной панели и духового
шкафа должны быть выполнены раздельно.
50 cm2
360 cm2
180 cm2
120 cm2
РУССКИЙ 49
