9www.igc-aircon.com
Испытание дренажного трубопровода, электроподключения
5.2.4 Испытание дренажного трубопровода
Убедитесь в беспрепятственном доступе к дренажному трубопроводу.
В новых зданиях рекомендуется провести испытание трубопровода перед осуществлением облицовки потолка.
5.3 Электроподключения
При осуществлении электроподсоединений обращайтесь к схемам подключения.
1.5m~2m
V P30
Изол.
материал
Уклон менее 1/100
Изгиб
S-образный
изгиб
Уклон менее 1/100
Опустите как можно ниже
(около 10 см).

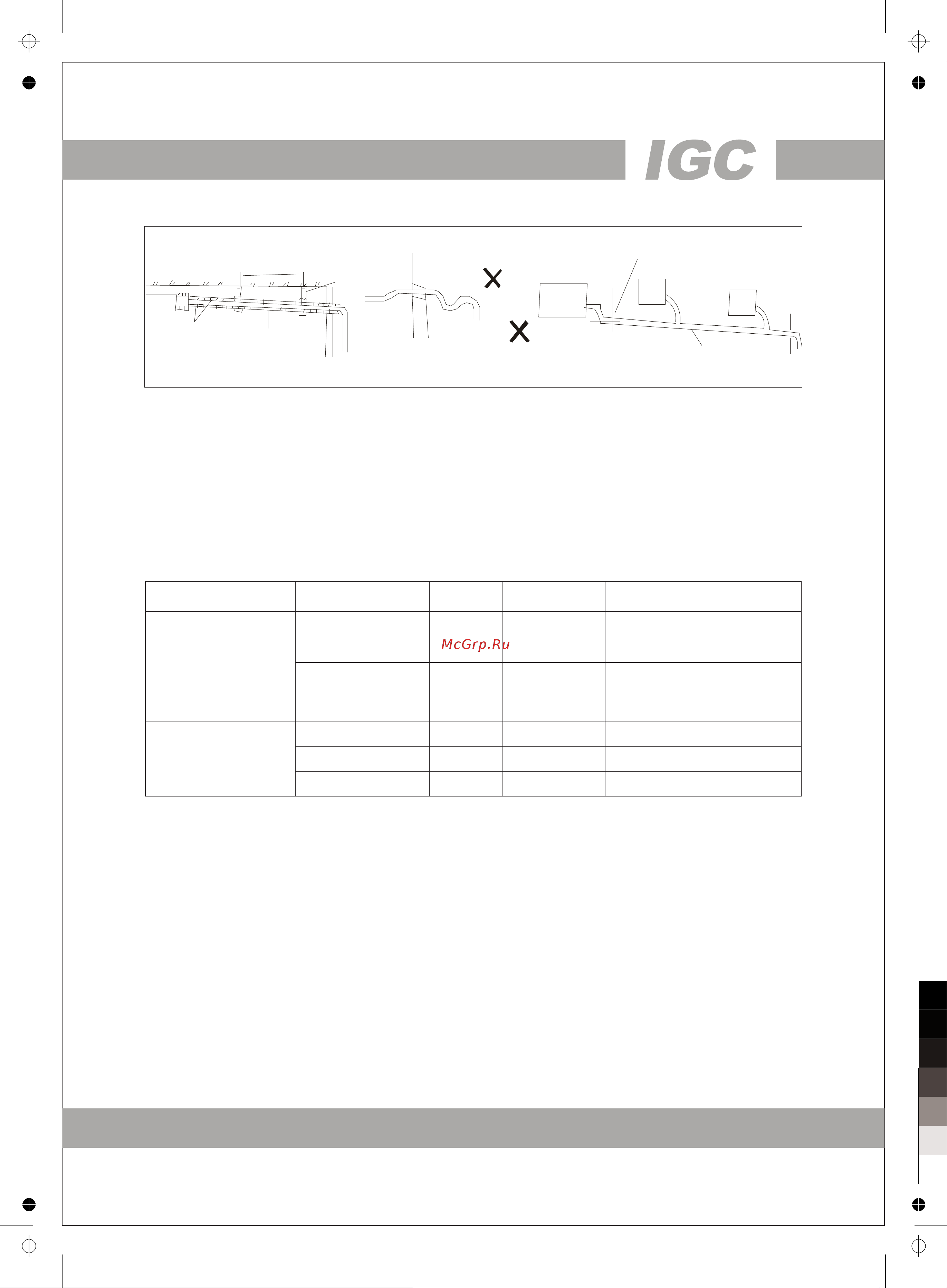

Рисунок №9 Схема монтажа дренажного трубопровода
Исполнение фэн-койла Кабель
Кол-во
кабелей
Спецификация Примечание
Все исполнения без
дополнительного
электрокалорифера
Силовой кабель
агрегата
1
RVV-300/500
Соединяет пров
2
5×1.0 мм
одной
контроллер с фэн-койлом
(опция)
Кабель управл.
соленоидного
клапана
1
RVV-300/500
Соединяет пров
2
2×0.75 мм
одной
контроллер с соленоидным
водяным клапаном (опция)
Все исполнения с
дополнительным
электрокалорифером
Главный силовой
кабель
1
RVV-300/500
Опция
2
3×3.3 мм
Силовой кабель
контроллера
1
RVV-300/500
Опция
2
3×2.5 мм
Кабель управления 1
RVV-300/500
Опция
2
5×1.5 мм
Таблица №24 Параметры сети электропитания и управлнеия
