Gorenje ECT680KR [19/24] Процесс монтажа
![Gorenje ECT680KR [19/24] Процесс монтажа](/views2/1080985/page19/bg13.png)
283299
• Столешница кухонного гарнитура должна быть ровной и
горизонтальной.
• Торцы выреза следует соответствующим образом
загерметизировать для защиты от влаги и грязи.
• Прилагаемые в комплекте крепежные детали (4x -
SVK6…600 mm; 6x - SVK7…750 mm; 6x - SVK8…850 mm)
с винтами (4x - SVK6…600 mm; 6x - SVK7…750 mm; 6x
- SVK8…850 mm) прикрутите к передней и задней стенке
варочной панели в имеющиеся отверстия и прорези.
• Подключите варочную панель к электросети (см. раздел
«Подключение
варочной панели к электросети»).
• Установите варочную панель в монтажный проем и сверху
прижмите ее к столешнице.
• Для прикручивания крепежных деталей разрешается
использовать винты максимальной длиной 6,5 мм.
Процесс монтажаПроцесс монтажа
• В верхней части задней стенки нижнего шкафа, в области установки варочной панели
необходимо сделать вырез высотой не менее 175 мм по всей ширине шкафа.
Минимальные расстояния
• Расстояние между варочной панелью и вытяжкой должно быть не меньше, чем указано в
инструкции по монтажу вытяжки.
• Минимальное расстояние от края варочной панели до стенки
соседнего высокого
кухонного шкафа составляет 40 мм.
• Использование деревянных плинтусов столешницы с задней стороны варочной панели
возможно при соблюдении минимальных допустимых расстояний, приведенных на схеме
встраивания.
• Минимальное расстояние между варочной панелью и стеной сзади приведено на схеме
встраивания.
19

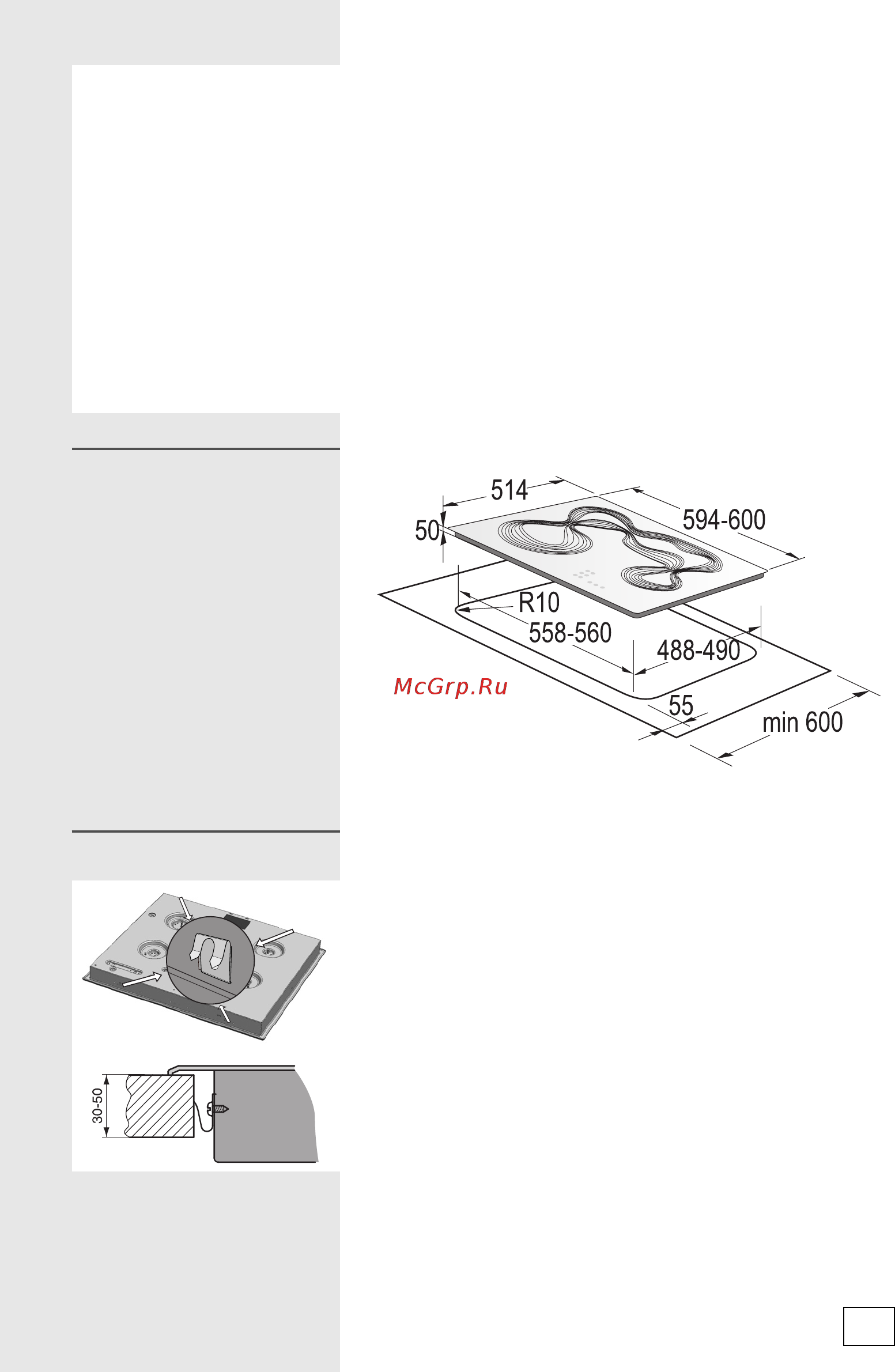

Размеры монтажного
проема
