Sc&t HE05CR [6/10] Схема подключения

- уменьшение

3 Дисплей отображения номера установленного канала передачи

Изменение значения второй цифры номера канала

- увеличение

- уменьшение.

5 Клавиша Enter. Подтверждения установленных значений.

6 Клавиша Cancel. Отмена установленных значений.

7 F-разъем подключения коаксиального кабеля.

8 Разъем подключения HDMI-монитора.

9 Разъем подключения ИК-приемника (опция).

10 Разъем подключения внешнего БП.

Индикатор передачи видеосигнала.

Горит синим – сигнал принимается нормально.

Мигает – принимаемый видеосигнал не стабилен

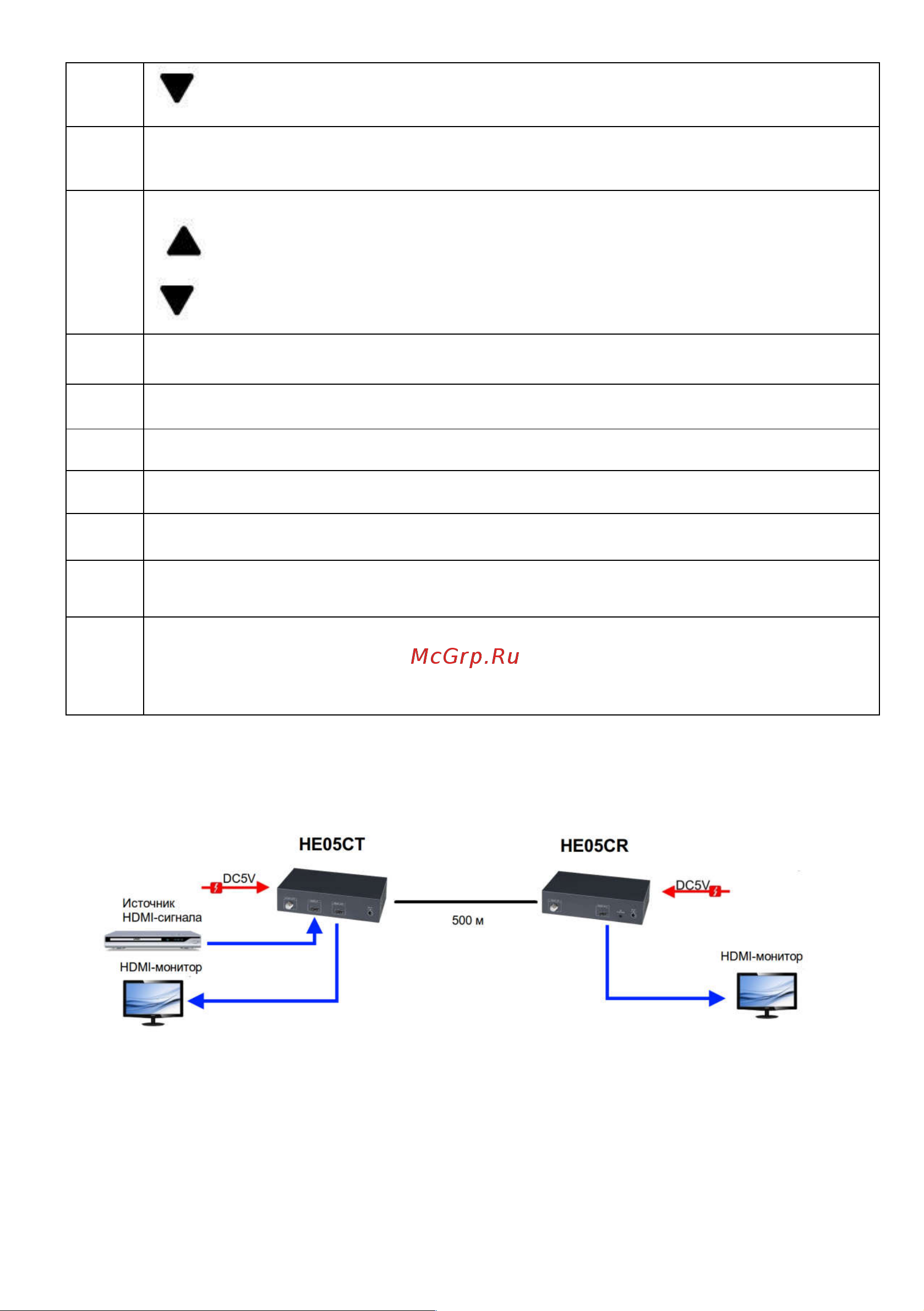

Схема подключения

Рис.5 Схема подключения HE05C (один передатчик – один приемник)
