6
№
п/п
Обозначение
Назначение
6
OUTPUT 1…4
Разъемы RJ-45 для подключения кабелей витой
пары Cat 5e.
7
HDMI IN
Разъем HDMI-A для подключения источник HDMI
сигнала.
8
LOOPOUT
Разъем HDMI-A для подключения локального
монитора или передатчика HE04SEK.
9
CONSOLE
Разъем DB9 для управления устройством по
интерфейсу RS-232.
10
DC 12V
Разъем для подключения блока питания.

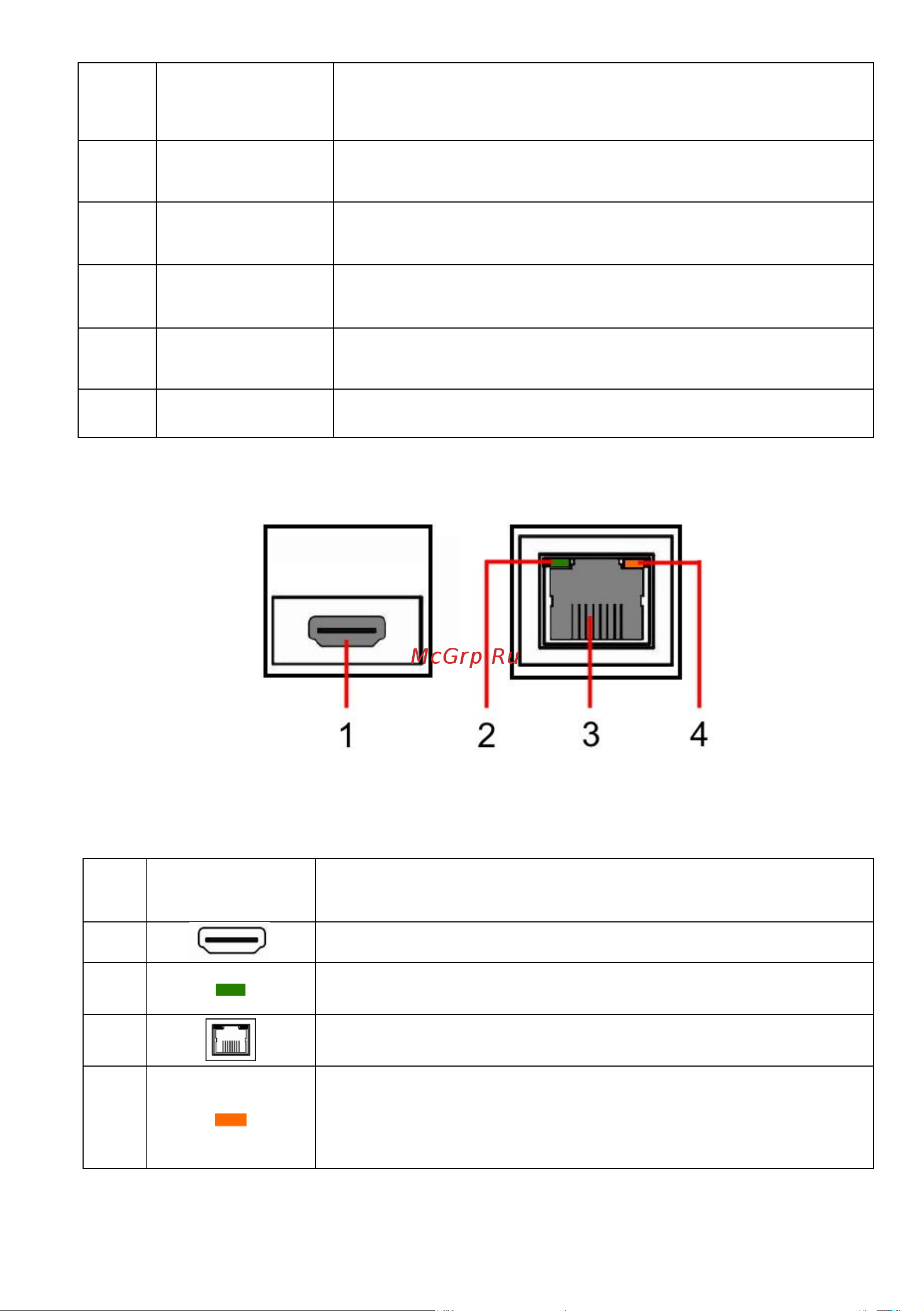

Рис.5 Индикаторы и разъемы подключения приемника HE01SER
Таб.2 Назначение разъемов и индикаторов приемника HE01SER
№
п/п
Обозначение
Назначение
1
Разъем HDMI-A для подключения монитора.
2
LED индикатор питание/сигнал (зеленый).
Горит – подается питание/сигнал.
3
Разъем RJ-45 для подключения кабеля витой пары
Cat 5e с LED индикаторами (2),(4).
4
LED индикатор сигнал отсутствует /
несовместимый формат сигнала (оранжевый).
Горит – сигнал не подается или не
поддерживается.
