Описание элементов устройства

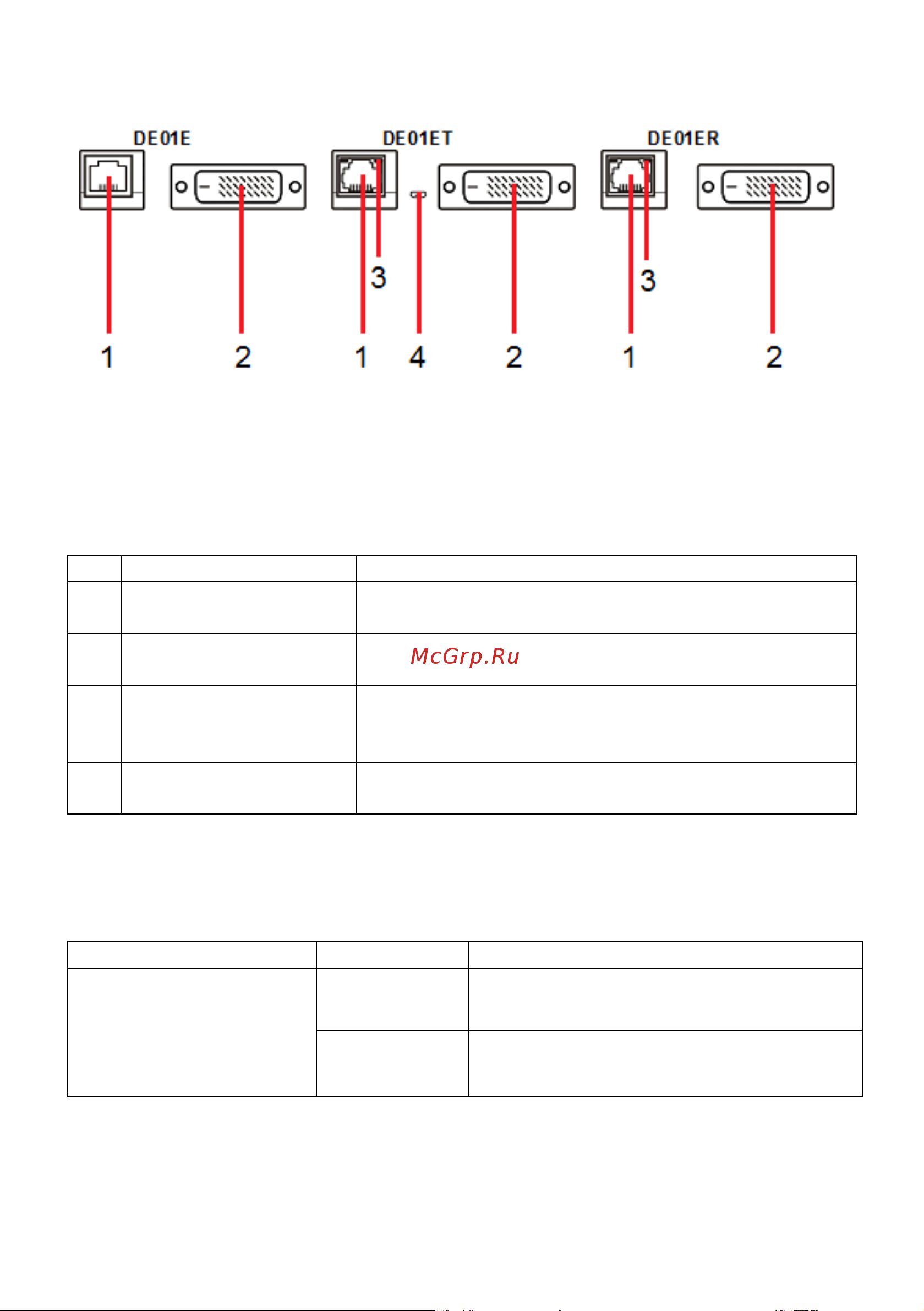

Рис.3 Элементы приёмопередатчика DE01E, передатчика DE01ET,
приёмника DE01ER.
Табл. 1 Разъёмы приёмопередатчика DE01E, передатчика DE01ET,
приёмника DE01ER.
№
Название
Назначение
1
RJ45
Разъём подключения кабеля витой пары для
соединения приёмника и передатчика.
2
DVI-D
Разъём для подключения к источнику сигнала
/ оконечному оборудованию.
3
Индикатор RJ45
Индикатор, отображающий состояние
передачи сигнала (только для передатчика
DE01ET и приёмника DE01ER).
4
Micro USB
Разъём подключения внешнего блока
питания DC 5V к передатчику DE01ET.
Табл. 2 Назначение индикаторов передатчика DE01ET и приёмника
DE01ER.
Название
Цвет
Описание
Индикатор RJ45
Зелёный
Передача данных осуществляется
нормально
Желтый
Потеря сигнала «CLOCK»
