Схема подключения

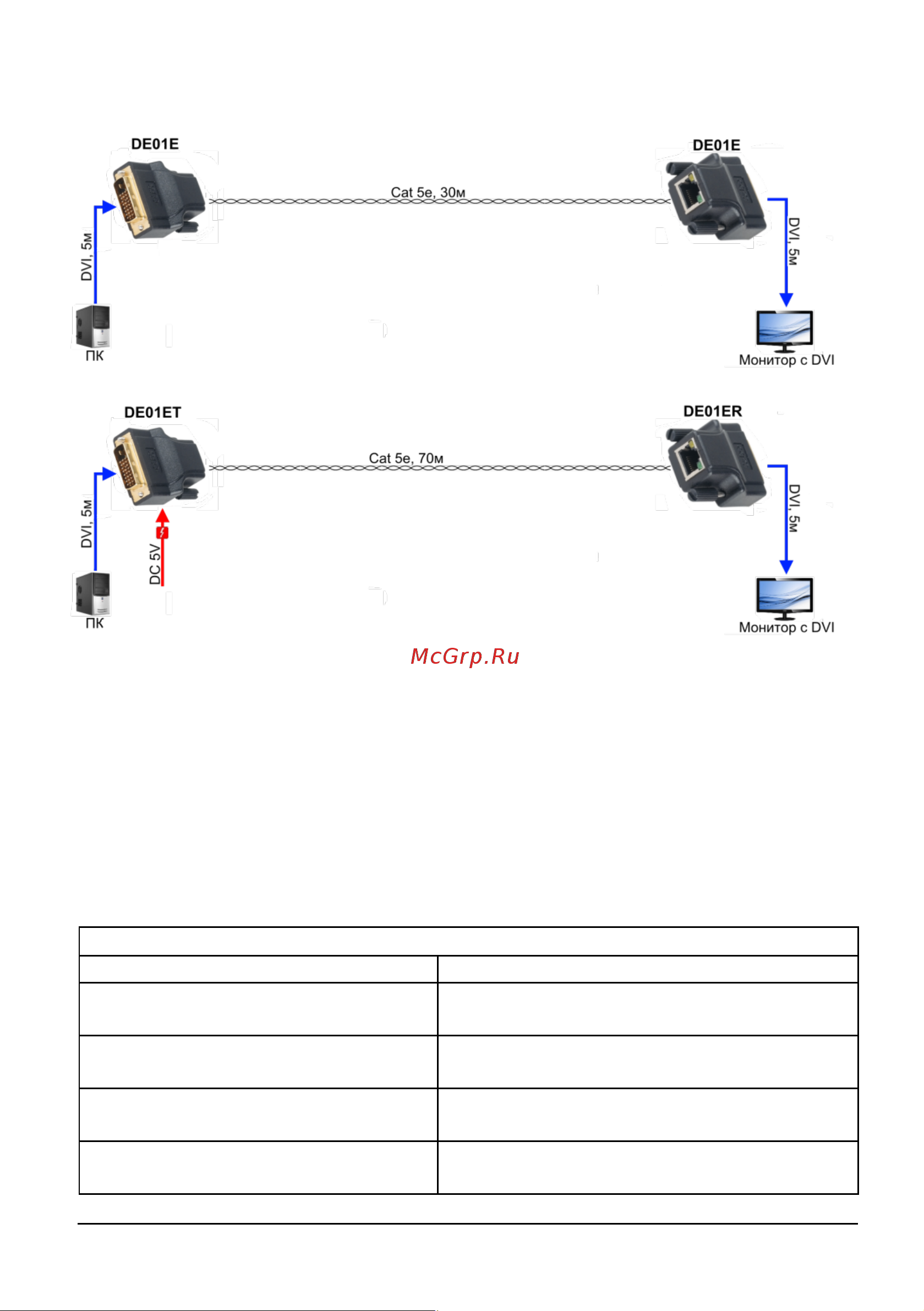

Рис. 4 Схема подключения 2-х приёмопередатчиков DE01E.
Рис. 5 Схема подключения передатчика DE01ET и приёмника DE01ER.
В передатчик DE01ET встроен микро USB-порт для подключения
внешнего источника питания. Блок питания требуется подключать, если
мощности оконечного оборудования не хватает чтобы запитать приёмник
DE01ER.
Табл. 3 Расстояние передачи в зависимости от передаваемого
разрешения.
DE01E и DE01E
Разрешение
Расстояние (м)
800x600
30
1024x768
25
1600x1200
10
1920x1200
10
