DE01ET и DE01ER

Разрешение

Расстояние (м)

1024x768

1280x1024

1440x900

1600x900

Примечание

Используйте только кабель UTP Cat5e/Cat6 (Cat6 увеличивает

расстояние передачи и качество передаваемого видео). При

использовании кабеля STP – видео может не передаваться или

передаваться на меньшее расстояние.

Дальность передачи будет зависеть от оконечного оборудования (ПК,

монитор и т.д.) и качества используемого кабеля.

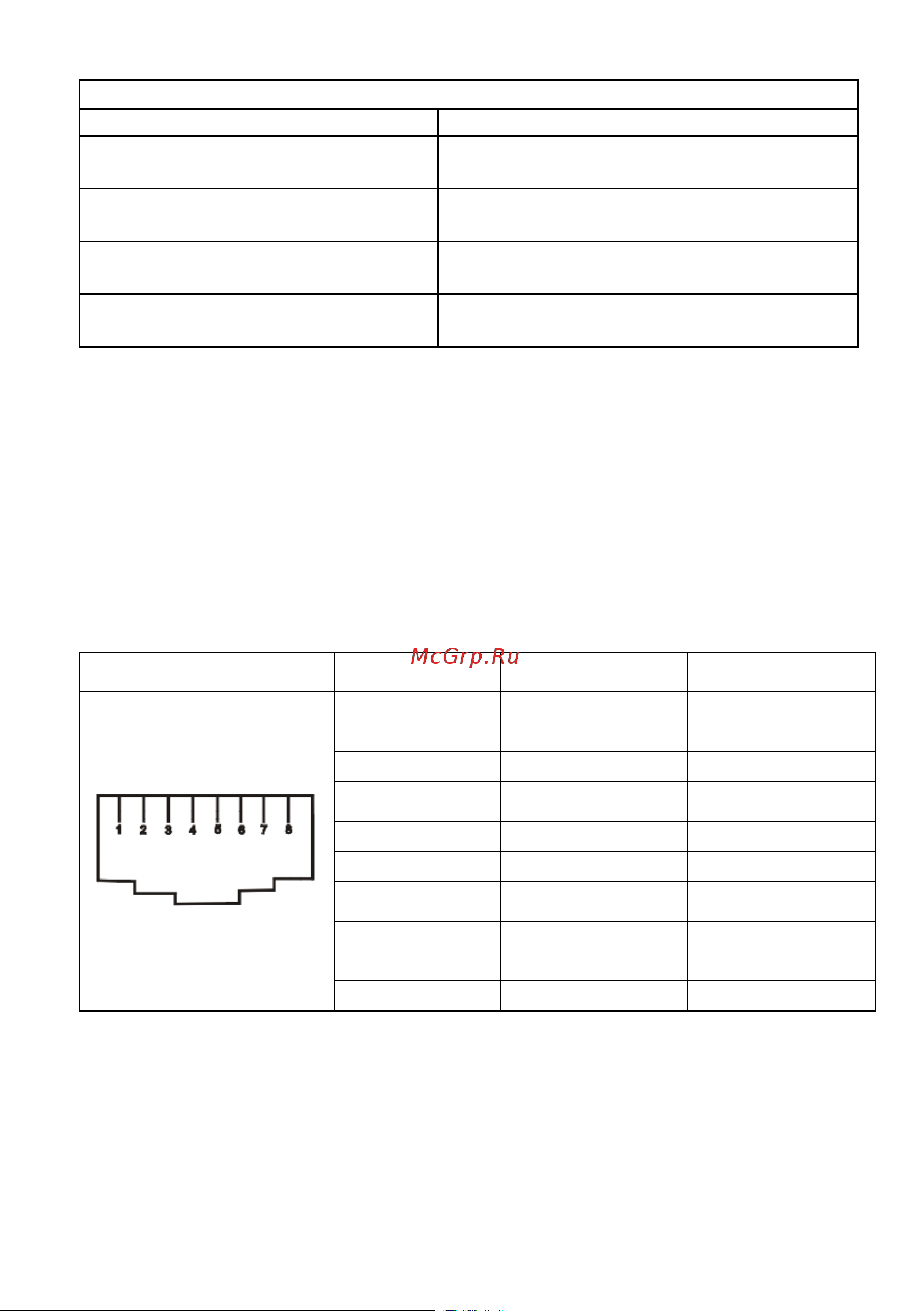

Табл.4 Распиновка разъема RJ45 для передачи сигнала.

Схема

№ контакта

Цвет провода

Тип данных

Бело-

оранжевый

TMDS DATA0 -

Оранжевый

TMDS DATA0 +

Бело-зеленый

TMDS CLOCK -

Синий

TMDS DATA1 -

Бело-синий

TMDS DATA1 +

Зеленый

TMDS CLOCK +

Бело-

коричневый

TMDS DATA2 -

Коричневый

TMDS DATA2 +

Внимание:

1. Кабели должны находиться вдали от электромагнитного оборудования

2. Нет поддержки HDCP

3. Не используйте кабель «витая пара» следующих типов: STP, FTP, SFTP
