Sc&t SP004VPD [5/7] Схема подключения

№

п/п

Обозначение

Назначение

Клемма для подключения кабеля заземления.

Клеммы для подключения к линии передачи

сигналов управления (интерфейс RS-485).

Клеммы для подключения к линии передачи

питания AC40V / DC56V (2А) (макс).

6. Схема подключения

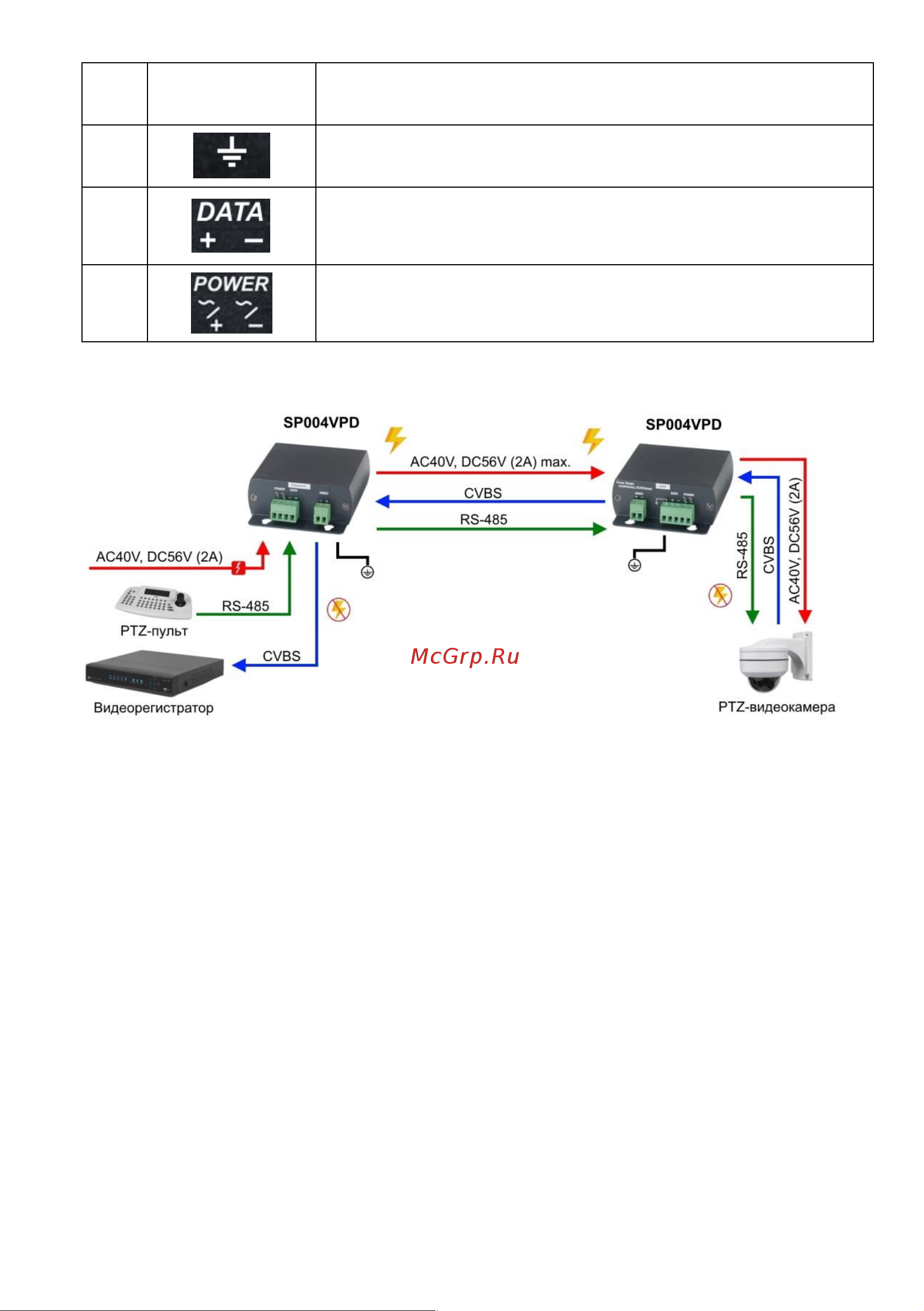

Рис.3 Схема подключения устройства грозозащиты SP004VPD.

Внимание!

- Перед установкой устройств грозозащиты отключите питание.

- Параметры защищаемого оборудования должны соответствовать

параметрам грозозащиты SP004VPD (в т.ч. напряжение питания не

должно превышать AC40V / DC56V (2А)).

- Соблюдайте правильность подключения оборудования: «Cable» -

подключение внешней линии, «Equipment» - защищаемое оборудование,

одновременно соблюдая полярность.

- Грозозащита устанавливается максимально близко к

защищаемому оборудованию.

- Кабель заземления должен быть прочным, достаточной длины,

сечением не менее 4 мм², но и не более 50 мм². Сопротивление линии
