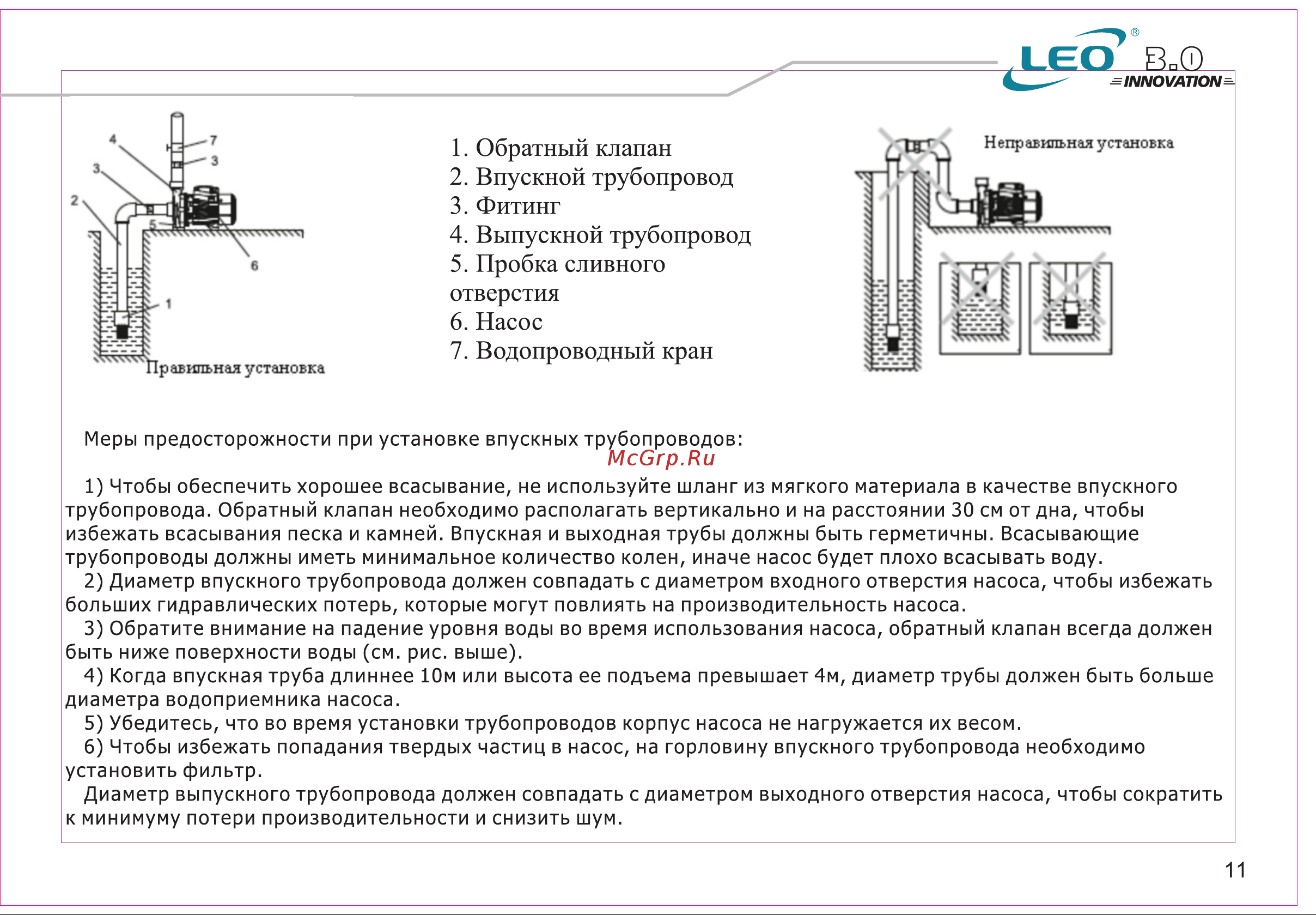

INNOVATION 1 Обратный клапан 2 Впускной трубопровод 3 Фитинг 4 Выпускной трубопровод 5 Пробка сливного отверстия 6 Насос 7 Водопроводный кран H епр авипьная установка Меры предосторожности при установке впускных трубопроводов 1 Чтобы обеспечить хорошее всасывание не используйте шланг из мягкого материала в качестве впускного трубопровода Обратный клапан необходимо располагать вертикально и на расстоянии 30 см от дна чтобы избежать всасывания песка и камней Впускная и выходная трубы должны быть герметичны Всасывающие трубопроводы должны иметь минимальное количество колен иначе насос будет плохо всасывать воду 2 Диаметр впускного трубопровода должен совпадать с диаметром входного отверстия насоса чтобы избежать больших гидравлических потерь которые могут повлиять на производительность насоса 3 Обратите внимание на падение уровня воды во время использования насоса обратный клапан всегда должен быть ниже поверхности воды см рис выше 4 Когда впускная труба длиннее 10м или высота ее подъема превышает 4м диаметр трубы должен быть больше диаметра водоприемника насоса 5 Убедитесь что во время установки трубопроводов корпус насоса не нагружается их весом 6 Чтобы избежать попадания твердых частиц в насос на горловину впускного трубопровода необходимо установить фильтр Диаметр выпускного трубопровода должен совпадать с диаметром выходного отверстия насоса чтобы к минимуму потери производительности и снизить шум сократить 11
