(для крепежа используются четыре винта М4х10)
Кронштейн должен крепиться на крепкую верти-
кальную стену (максимальный угол наклона 10
градусов). При монтаже телевизора на потолок
или наклонную поверхность, он может упасть, что
может привести к серьезным травмам. При необ-
ходимости установки телевизора в нестандартных
условиях обратитесь к квалифицированным техни-
ческим специалистам.
При выборе места установки, следует предусмот-
реть достаточно места для расположения и под-
ключения внешних устройств. Вокруг телевизора
должна быть обеспечена надежная вентиляция, в
противном случае возможен перегрев и в резуль-
тате поломка телевизора и/или пожар.
Во избежание поражения электрическим током во
время монтажа на стену телевизор должен быть
отключен от электросети.
Перед монтажом на стену отсоедините от телеви-
зора ножки.
Во время монтажа не перетягивайте винты, фикси-
рующие кронштейн к корпусу телевизора, т.к. в ре-
зультате пластик может треснуть, что не подлежит
восстановлению по гарантии.
ПОДКЛЮЧЕНИЯ
Замечания по выполнению подключений
Перед тем, как подключить к телевизору какое-ли-
бо устройство, либо отключить устройство от теле-
визора, отключите питание телевизора и устрой-
ства, выполните необходимые соединения, затем
включите питание телевизора и подключенного
устройства. Когда вы отключаете или подключаете
кабель питания или сигнальный кабель, то держи-
те его за вилку или штекер (изолированную часть)
и не тяните за кабель.
Перед подключением какого-либо устройства к
телевизору убедитесь, что оно поддерживает вы-
бранный тип подключения (см. руководство по
эксплуатации подключаемого устройства).
При подключении кабелей контакты должны быть
плотными, в противном случае качество изобра-
жения может ухудшиться, либо цвета могут быть
искажены.

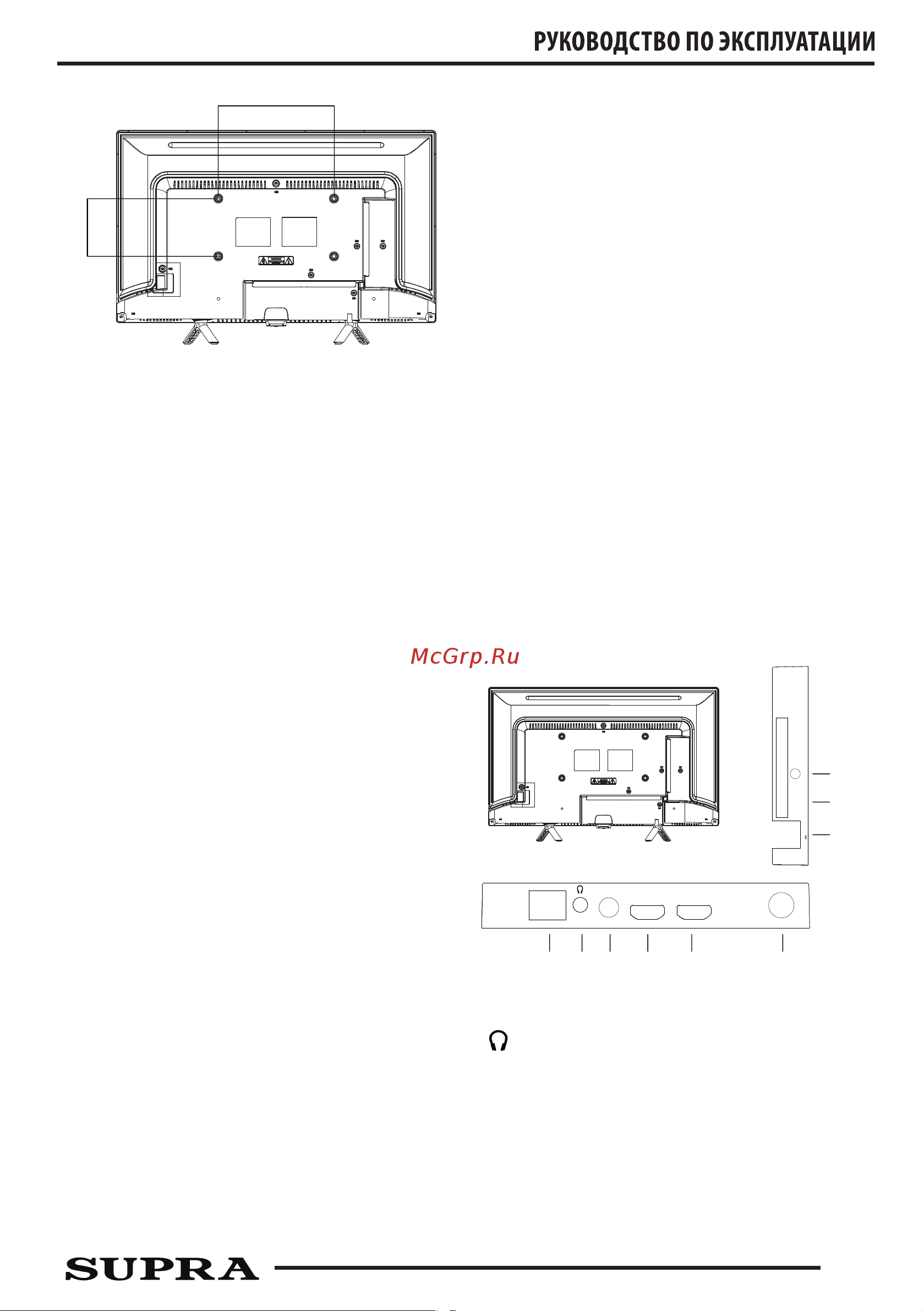

Соединительные разъемы телевизора
2. – разъем для подключения наушников;
4. HDMI1(ARC), HDMI2 – входы HDMI;
mm
200
mm
1. LAN – разъем для подключения сетевого кабеля.
100
LAN
HDMI2
LAN
HDMI1(ARC)
HDMI2
ANT
DIGITAL
AUDIO OUT
USB2.0
(5V 500mA)
AV IN
COMMON
INTERFACE
1
2
3 4 4 5
6
7
8
3. DIGITAL AUDIO OUT – цифровой аудио выход;
беля;
5. ANT – разъем для подключения антенного ка
-
ных устройств USB;
6. USB2.0 – разъем для подключения накопитель
