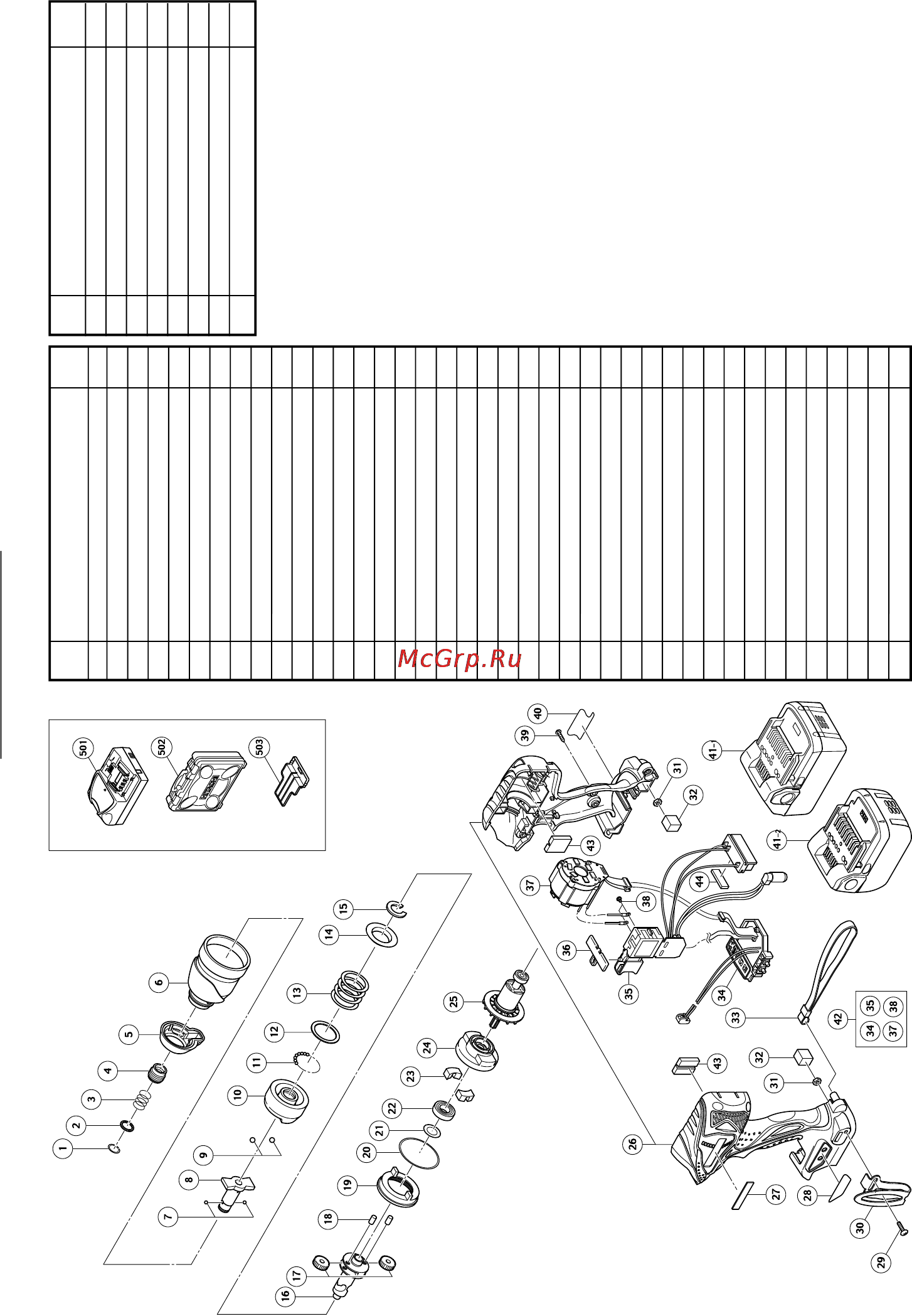

88
WH14DBDL / WH18DBDL
Item
No.
Part Name Q’TY
41-1 BATTERY BSL1830 (WH18DBDL) 2
41-2 BATTERY BSL1430 (WH14DBDL) 2
42 WIRING ASS'Y 1
43 DAMPER 2
44 CUSHION 1
501 CHARGER UC18YRSL 1
502 CASE 1
503 BATTERY COVER 1
Item
No.
Part Name Q’TY
1 RETAINING RING 1
2 WASHER (D) 1
3 GUIDE SPRING (D) 1
4 GUIDE SLEEVE (D) 1
5 FRONT CAP 1
6 HAMMER CASE 1
7 STEEL BALL D3.5 2
8 ANVIL 1
9 STEEL BALL D5.556 2
10 HAMMER 1
11 STEEL BALL D3.175 28
12 WASHER (J) 1
13 HAMMER SPRING (F) 1
14 WASHER(S) 1
15 STOPPER 1
16 SPINDLE 1
17 IDLE GEAR 2
18 NEEDLE ROLLER 2
19 RING GEAR (E) 1
20 O-RING (S-42) 1
21 WASHER(E) 1
22 BALL BEARING 6901VVCMPS2L 1
23 DUMPER (A) 2
24 INNER COVER 1
25 ROTOR 1
26 HOUSING (A) (B) SET 1
27 HITACHI PLATE 1
28 PANEL SHEET (B) 1
29 TRUSS HD. SCREW M4 1
30 HOOK 1
31 LOCK NUT M4 2
32 PACKING 2
33 STRAP 1
34 CONTROLLER ASS'Y 1
35 DC-SPEED CONTROL SWITCH 1
36 PUSHING BUTTON (B) 1
37 STATOR FET PCB ASS'Y 1
38
MACHINE SCREW (W/SP. WASHER) M3 × 5
2
39
TAPPING SCREW (W/FLANGE) D4 × 20
9
40 NAME PLATE 1
11Back_WH14DBDL_EE 12/28/10, 16:5288
