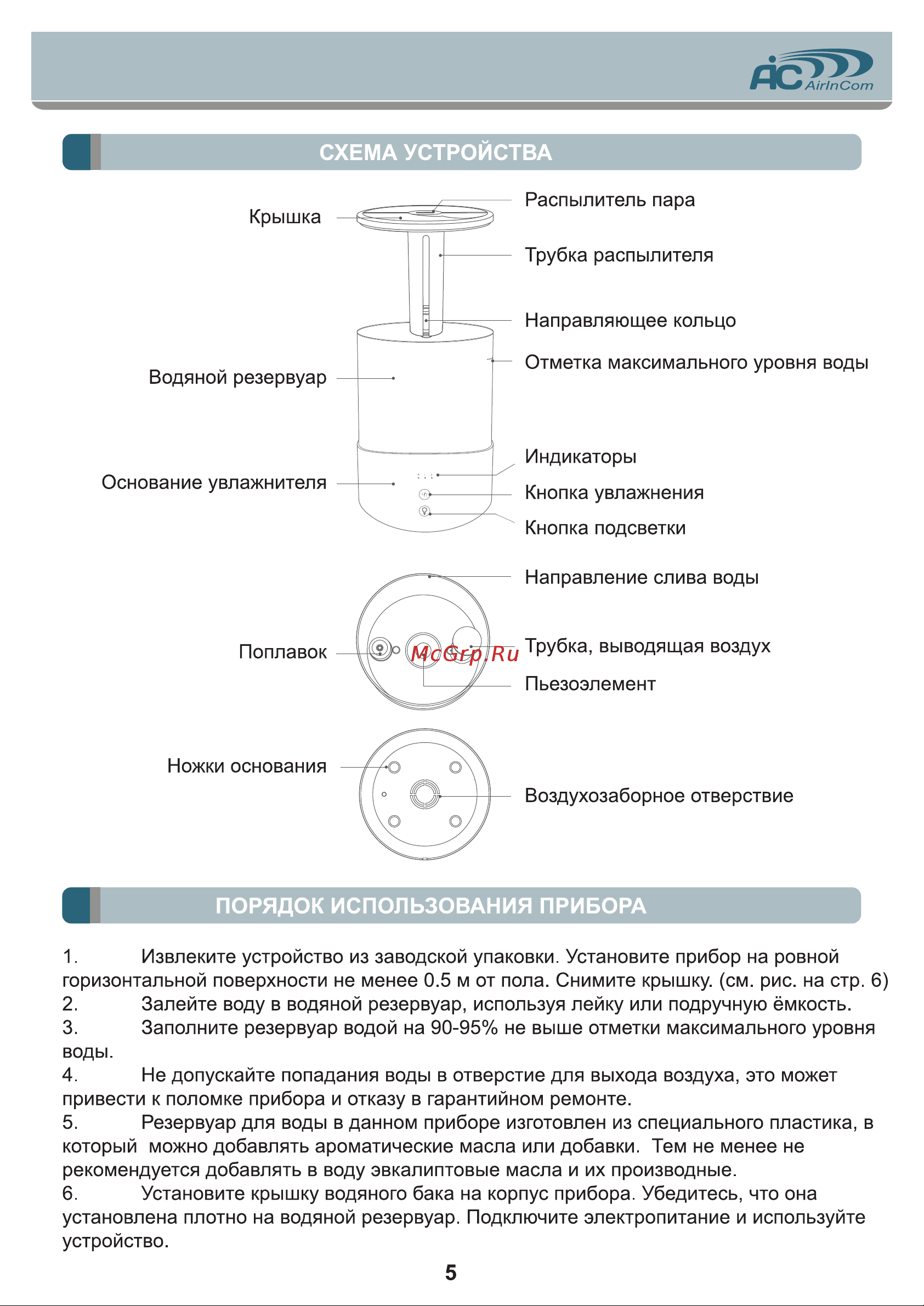

СХЕМА УСТРОЙСТВА Распылитель пара Крышка Трубка распылителя Направляющее кольцо Отметка максимального уровня воды Водяной резервуар Индикаторы Основание увлажнителя Кнопка увлажнения Кнопка подсветки Направление слива воды Трубка выводящая воздух Поплавок Пьезоэлемент Ножки основания Воздухозаборное отверствие ПОРЯДОК ИСПОЛЬЗОВАНИЯ ПРИБОРА 1 Извлеките устройство из заводской упаковки Установите прибор на ровной горизонтальной поверхности не менее 0 5 м от пола Снимите крышку см рис на стр 6 2 Залейте воду в водяной резервуар используя лейку или подручную ёмкость 3 Заполните резервуар водой на 90 95 не выше отметки максимального уровня воды 4 Не допускайте попадания воды в отверстие для выхода воздуха это может привести к поломке прибора и отказу в гарантийном ремонте 5 Резервуар для воды в данном приборе изготовлен из специального пластика в который можно добавлять ароматические масла или добавки Тем не менее не рекомендуется добавлять в воду эвкалиптовые масла и их производные 6 Установите крышку водяного бака на корпус прибора Убедитесь что она установлена плотно на водяной резервуар Подключите электропитание и используйте устройство 5
