1. Винт регулировки подачи воздуха 2. Толкатель 3. Кольцо резиновое 4. Шай-

ба 5. Пружина клапана подачи 6. Стержень клапана подачи воздуха 7. Штуцер

воздушный входной 8. Корпус краскопульта 9. Шайба 10. Кольцо резиновое 11.

Кольцо резиновое 12. Толкатель подачи краски 13. Игла регулировки подачи кра-

ски 14. Пружина 15. Винт регулировки подачи краски 16. Толкатель выключате-

ля 17. Кольцо резиновое 18. Кольцо резиновое 19. Корпус клапана 20. Шайба 21.

Кольцо резиновое 22. Винт корпуса клапана 23. Прокладка 24. Стержень клапа-

на 25. Пружина выключателя 26. Игла распылителя 27. Штуцер бачка 28. Фильтр

29. Бачок 30 Крышка бачка 31. Клапан вентиляционный 32. Шайба запорная 33.

Рычаг спусковой 34. Ось рычага 35. Распылитель 36. Шайба 37. Гайка регули-

ровочная 38. Прокладка 39. Форсунка 40. Кольцо 41. Прокладка 42. Шайба 43.

Винт регулировочный 44. Шайба запорная.

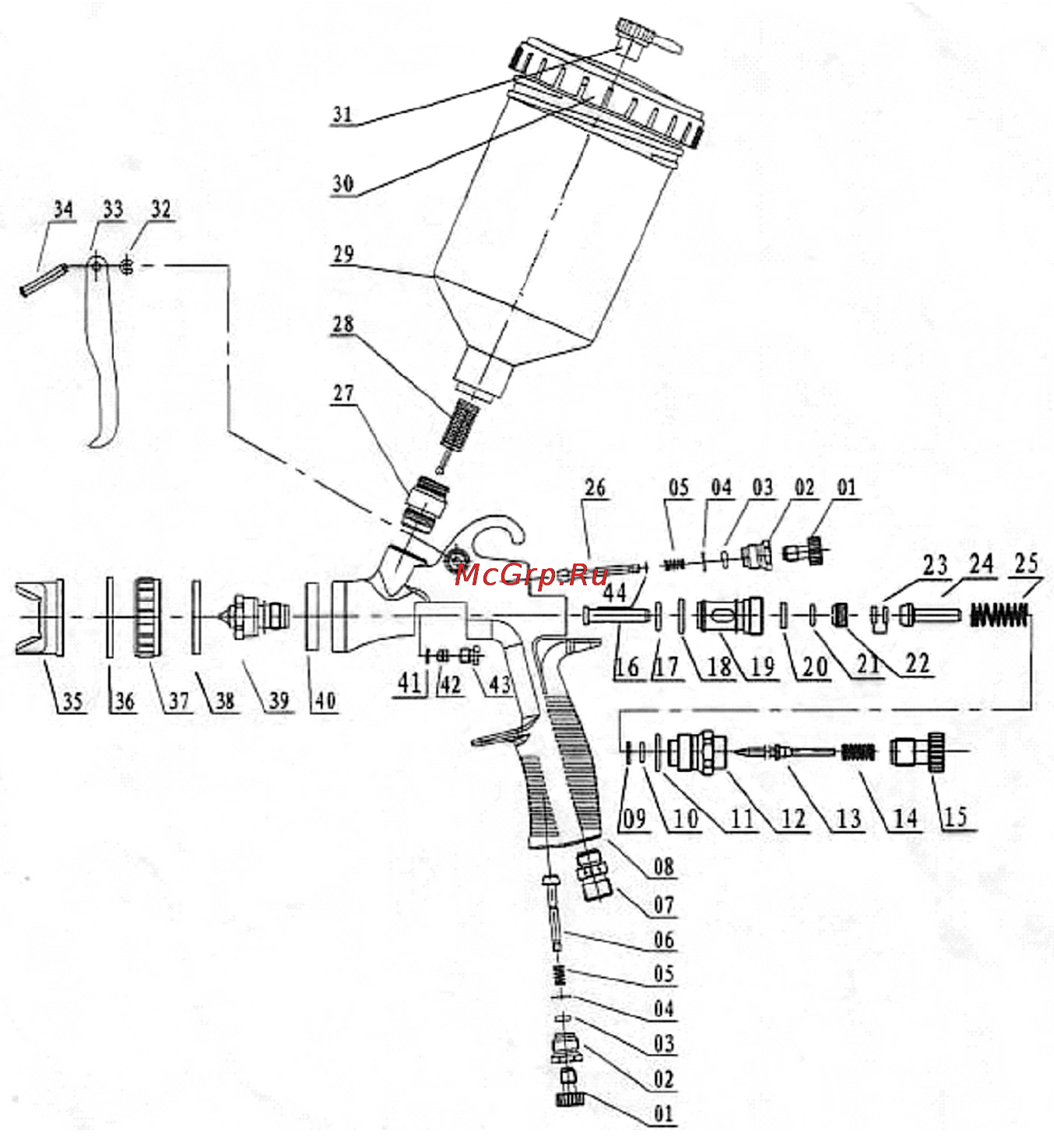

Рис. 4. Схема краскопульта модели КРП - 1,5/0,6 ВБ ПРОФИ:
