Theben SELEKTA 172 top2 24V (1724100) [2/9] Принцип управления

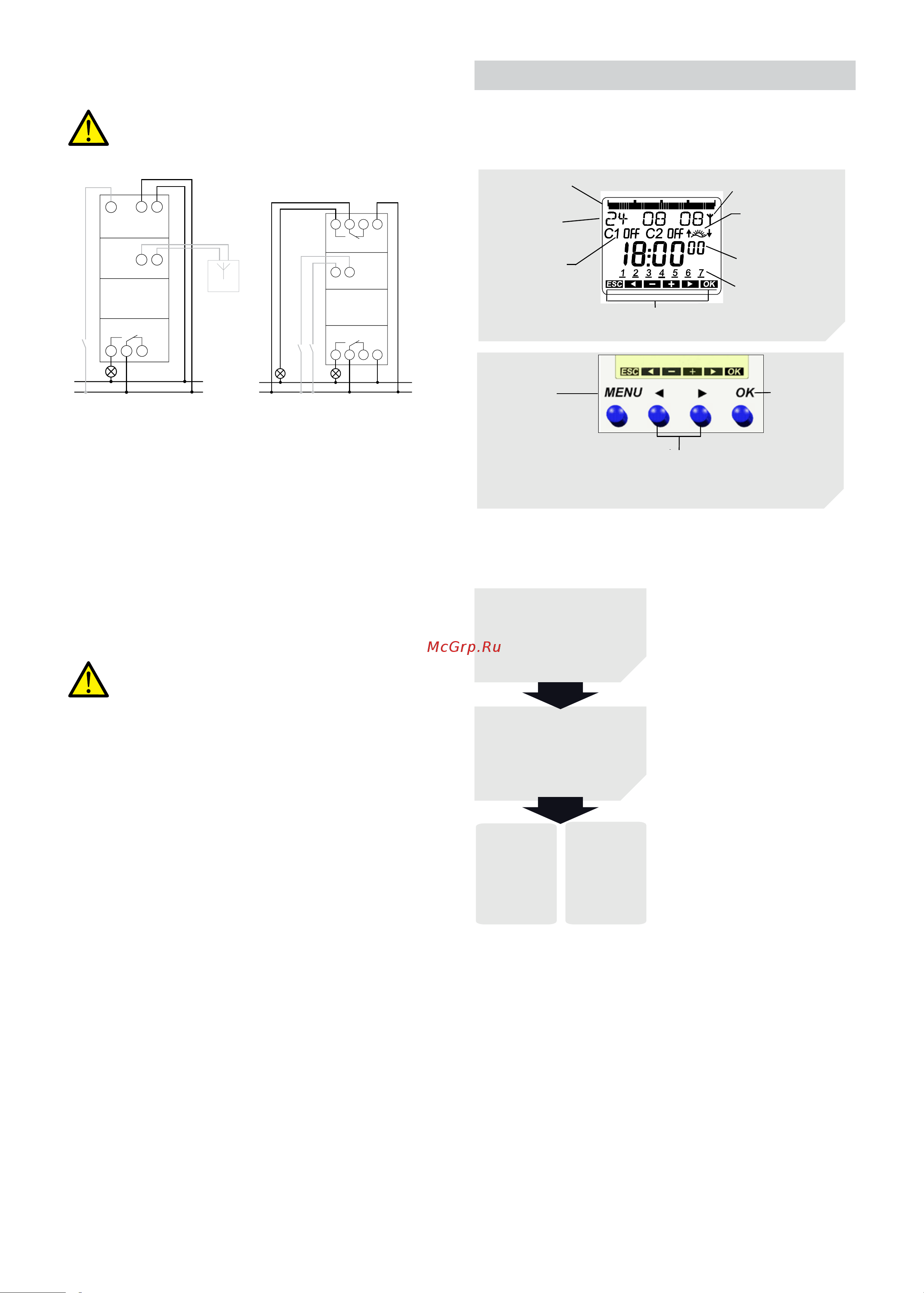

![Theben SELEKTA 172 top2 24V (1724100) [2/9] Принцип управления](/views2/1812762/page2/bg2.png)
2
Подключение провода
C1
123
–+
Ext1
max. 100 m
Data
RC DCF
12-24 V
+
~
–
~
+
~
–
~
C2
C1
123
456
Ext1
max. 100 m
max. 100 m
Ext2
12-24 V
+
~
+
~
–
~
–
~
SELEKTA 172 top2 24ВSELEKTA 171 top2 RC 24 V
100м
Снять изоляцию на участке провода длиной 8мм
(макс. 9мм)
Вставить провод под углом 45° в пружинную клемму
DuoFix
®
(возможно подключение 2проводов к одной клемме)
Только для гибких проводов: для размыкания
пружинной клеммы DuoFix
®
нажать отверткой вниз
Отключение провода
Прижать отверткой размыкающий контакт для
пружинных клемм вниз
Для SELEKTA 172 top2 24В переключаемый вид
сверхнизкого напряжения должен соответствовать
виду сверхнизкого напряжения питания (SELV = БСНН
(безопасное сверхнизкое напряжение), PELV = ЗСНН
(защитное сверхнизкое напряжение), FELV = ФСНН
(функциональное сверхнизкое напряжение).
При переключении на релейном выходе 230В
разрешается использовать в качестве напряжения
питания для таймера функциональное сверхнизкое
напряжение, но не БСНН.
Необходимо прокладывать линию управления
отдельно от линии нагрузки.
4. Описание прибора
Дисплей и кнопки
50-60Hz
R10a -25T
16(4)A 250VAC
3
TR 608 top2
µ
2
1
МЕНЮ
– Активировать
дисплей
– Открыть меню
– Закрыть меню
– ESC (выход из меню)
OK
– Выбор
сохранить
– Выбор
подтвердить
Отображаются
возможности
выбора
06
12
18
24
Индикация
времени
Индикация
восхода/захода
солнца
Индикация
даты
Состояние
канала
C1, C2
ON = Вкл.
OFF = Выкл.
День недели
1–7
Индикация активных кнопок с
соответствующими функциями
Программируемое
время ВКЛ.
Индикация
антенны
Принцип управления
ДА
Подтвер
ждение
OK
нажать
НЕТ
Изменить/
перейти
t u
нажать
1. Считывание
текстовой строки
Текст/символ
отображает вопрос
2. Принятие решения
