Подключение / установка
Внимание!
Внимание,
опасность смертельного поражения от электрошока!
¾ Должна проводиться квалифицированным электриком!
¾
Отключить источник питания
.
¾ Закрыть или защитить все прилегающие действующие
узлы.
¾
Убедиться, что устройство не может быть подключено
!
¾
Проверить отключение питания
.
GB
Провод под
углом 45°C
¾ Заземлить и зашунтировать.

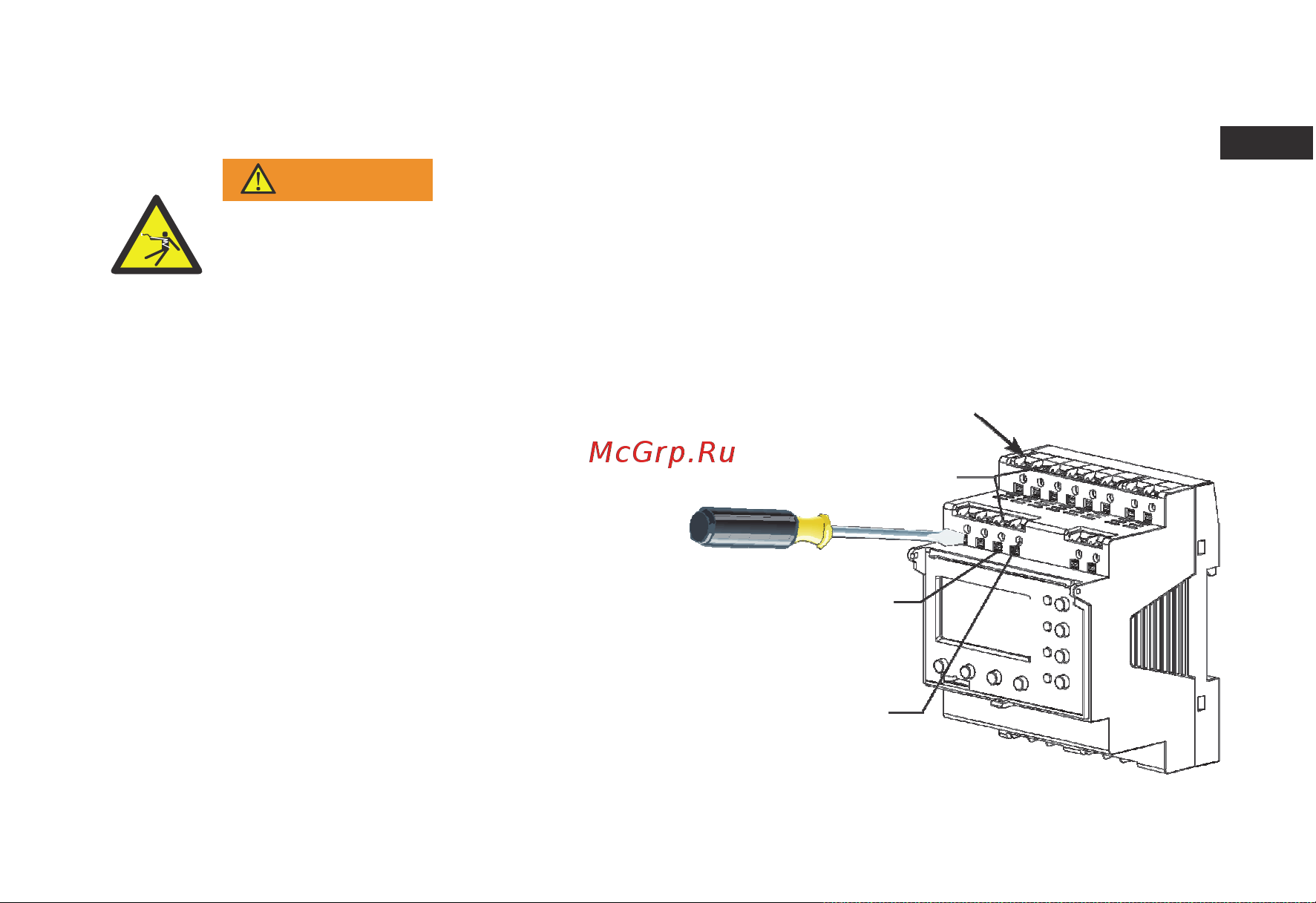

Вставной
разъем
Соединительный кабель
¾
Снимите изоляцию провода на 8 мм (макс.9 мм).
¾
Вставить провода под углом 45°C в открытый
разъем (Допускается 2 провода на один разъем).
¾
Только с гибкими проводами
:
чтобы открыть
вставной безвинтовой разъем, прижмите его
отверткой.
Место устано-
вки отвертки
для открытия
контакта.
Диагностический
отвод
