Инструкция по монтажу и настройке thePrema P360-101 UP

Датчик присутствия разработан для управления

люминесцентными, галогенными, энергосберегающими,

светодиодными лампами и лампами накаливания. Большие

пусковые токи ЭПРА и LED-ламп ограничивают их максимальное

количество. При больших нагрузках рекомендуется применение

контакторов. При параллельном включении можно разбить

общую нагрузку на несколько Master.

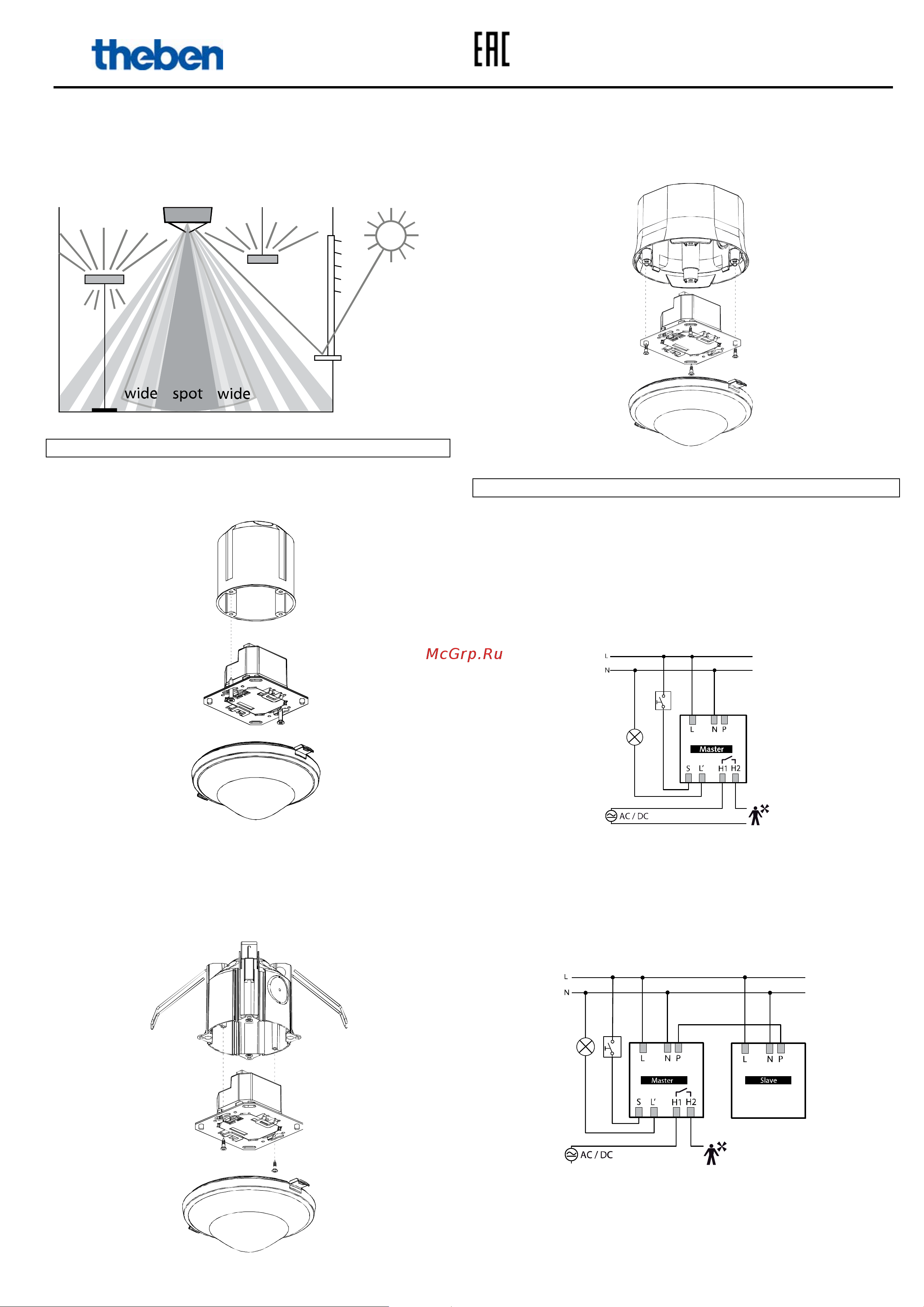

6. Монтаж

UP-монтаж

Выполняется с использованием стандартной UP-коробки размера

Скрытый потолочный монтаж

Для потолочного монтажа предлагается специальный элемент

(см.аксессуары). Он обеспечивает как разгрузку натяжения, так и

защиту от прикосновения. Диаметр составляет 72 мм, диаметр

отверстия – 73 мм.

AP-монтаж

Для настенного (на поверхность) монтажа предусмотрена AP-рамка

(см.аксессуары).

7. Подключение

Датчик присутствия может использоваться в качестве Master (при

одиночной схеме или при параллельном подключении), либо в

качестве Slave (при параллельной схеме).

На управляющий вход можно подключить несколько кнопок. Кнопка с

подсветкой должна иметь подключение нейтрального проводника.

Одиночная схема

В этом случае датчик, в качестве Master, определяет присутствие,

освещенность и управляет освещением.

Параллельная схема Master-Slave

Если зоны контроля одиночного датчика недостаточно для покрытия

всей площади помещения, можно параллельно подключить

максимум 10 датчиков путем соединения клемм «Р». Все датчики

определяют присутствие сообща. Master измеряет освещенность,

обрабатывает сигналы кнопок и управляет освещением. Остальные

датчики выступают в качестве Slave. Они поставляют только

информацию о присутствии.

• Измеряет освещенность только Master.

• Все уставки выполняются только на Master.

• Максимум 10 датчиков можно параллельно подключить.

• Для всех датчиков используется одна и та же фаза.
