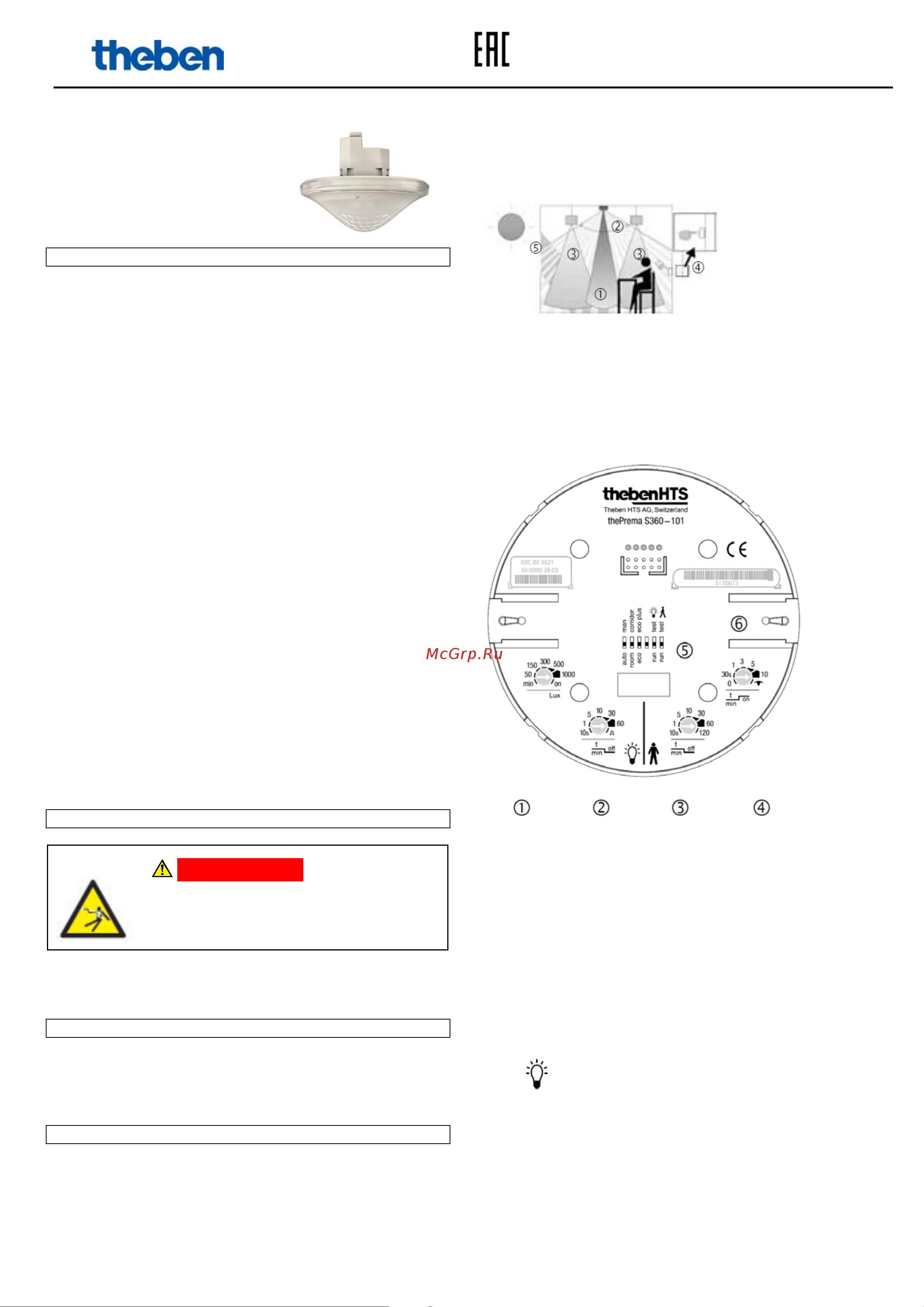

Инструкция по монтажу и настройке thePrema S360-101 E UP
Инструкция по монтажу
Датчики присутствия
thePrema S360-101 E UP WH 207 0 605
thePrema S360-101 E UP GR 207 0 606
1. Описание
• Пассивный инфракрасный датчик присутствия потолочного
монтажа.
• Квадратная 360-градусная зона контроля (до 64 м²) для
простого безошибочного проектирования.
• Автоматическое управление освещением и ОВК в зависимости
от присутствия и освещенности.
• Измерение смешанной освещенности для управления
люминесцентными , галогенными, светодиодными лампами и
лампами накаливания.
• Канал А «Освещение»: релейный, 230 В
• Автоматический или полуавтоматический режим.
• Устанавливаемый порог срабатывания по освещенности,
Teach-in функция.
• Самообучающаяся задержка выключения.
• Сокращение задержки выключения при кратковременном
присутствии.
• Автоматическое распознавание «кнопка/выключатель» ручного
управления.
• Функция «Импульс» для совместной работы с реле лестничного
освещения.
• Канал Н «Присутствие»: релейный, без потенциала.
• Устанавливаемые задержки включения и выключения.
• Режим «Контроль помещения».
• Заводские настройки для быстрого пуска в эксплуатацию.
• Упрощенная установка энергосберегающего режима с
помощью новой «eco plus» функции.
• Режим «Test» для проверки зоны контроля.
• Расширение зоны контроля параллельным включением
(максимум 10) датчиков по схемам «Master-Master» или
«Master-Slave».
• Потолочный скрытый монтаж в UP-коробку.
• Потолочный монтаж на поверхность с помощью AP-рамки.
• Пульты дистанционного управления (опции):
Для пользователей: theSenda S
Для сервисных служб: SendoPro, theSenda B
2. Безопасность
ПРЕДУПРЕЖДЕНИЕ!
Опасность для жизни в связи с ударом
электрическим током или пожаром!
Монтаж должен проводиться исключительно
силами квалифицированных электриков!
Внимание! Прибор не требует технического обслуживания. При
вскрытии прибора или изменении схемы, производитель снимает
с себя гарантийные обязательства.
3. Применение
Датчик присутствия предназначен для установки в помещениях
для целей, предусмотренных производителем. Другое
применение считается не рекомендованным и производитель не
несет ответственность за возможный ущерб.
4. Функции
Преимущественно датчик присутствия применяется в школах,
офисах, а также в сфере жилья для энергоэффективного
управления освещением, затенением или ОВК. Контакт
«Освещение» включает свет при присутствии людей и
недостаточной освещенности; при отсутствии или достаточной
освещенности – выключает. Кнопками или выключателями можно
управлять освещением также и вручную.
Контакт «Присутствие» управляет отоплением, вентиляцией,
кондиционированием (ОВК). Контакт замыкается при присутствии
людей с устанавливаемой задержкой включения. Он может
использоваться для контроля помещения, реагируя с уменьшенной
чувствительностью только на значительные перемещения.
Описание
Измерение смешанной освещенности
Обнаружение присутствия
Искусственный свет
Кнопка ручного управления освещением
Дневной (естественный) свет
Регулировка на thePrema S360-101 E
Задаваемое значение освещенности (Lux)
Задержка выключения канала «Освещение»
Задержка выключения канала «Присутствие»
Задержка включения канала «Присутствие»
DIP – переключатели:
- DIP 1 Автоматический /Полуавтоматический режимы
- DIP 2 Функция реле лестничного освещения:
помещение/коридор
- DIP 3 eco/eco plus
- DIP 5 Канал «Освещение»: нормальная работа / тест
- DIP 6 Канал «Присутствие»: нормальная работа / тест
Механические защелки
Канал «Освещение»
Контакт «Освещение» замыкается при недостаточной освещенности
и присутствии и размыкается с задержкой при достаточной
освещенности или отсутствии.
Задержка выключения
Можно установить минимальную задержку выключения (10 с – 60
мин.). Она автоматически подстраивается (самообучается) под
режим использования помещения, т.е., может увеличиваться на 30
мин.максимум или снова уменьшиться до установленного
минимального значения. При установке ≤2 мин. Или ≥30 мин.,
