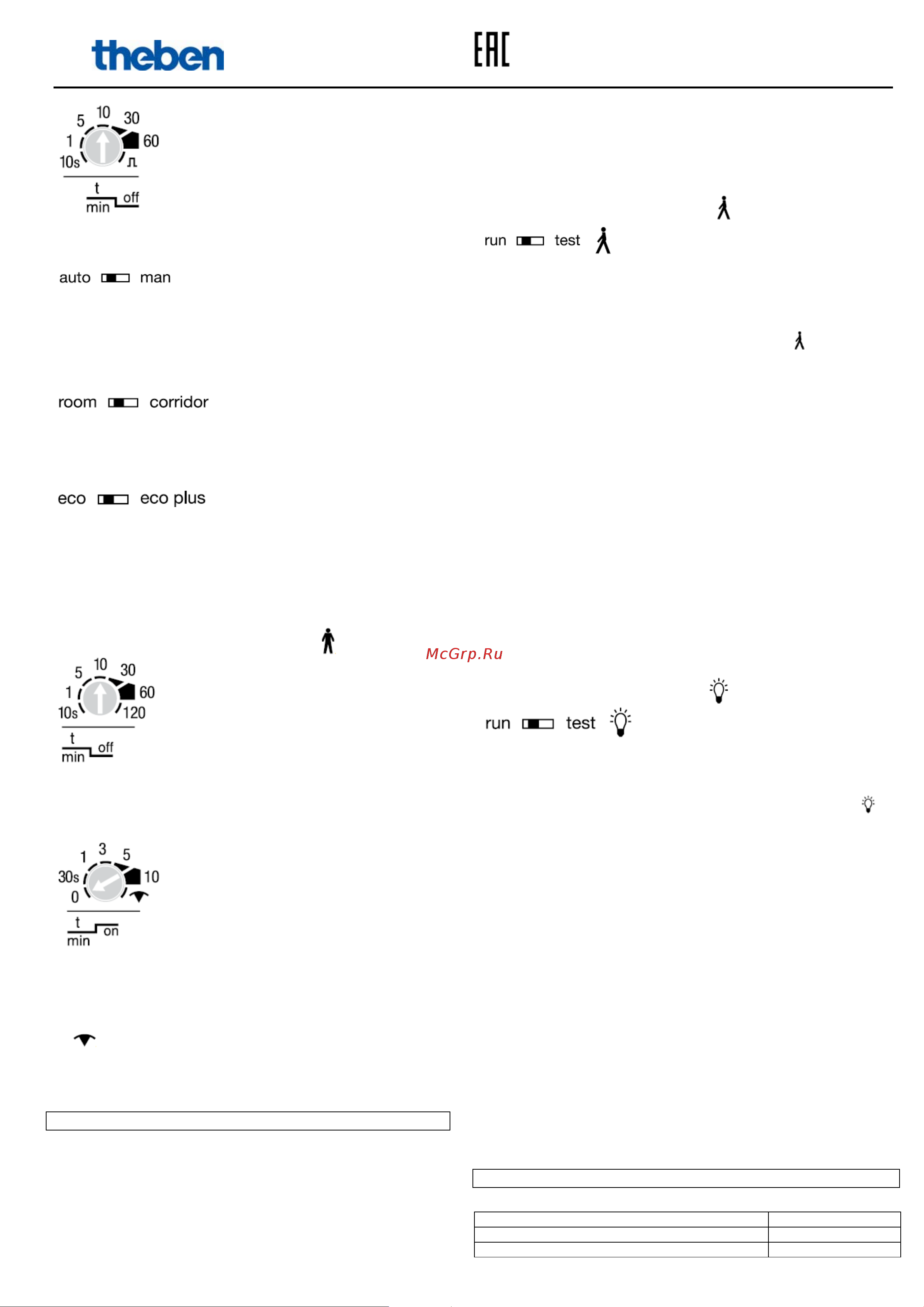

Инструкция по монтажу и настройке thePrema S360-101 E UP
DIP-переключатель: автоматический / полуавтоматический
(auto/man) режим
• «auto»: освещение включается и выключается полностью
автоматически.
• «man»: включение освещения всегда выполняется вручную,
выключение – автоматически.
DIP-переключатель: функция реле лестничного освещения
(room/corridor)
• «room»: возможно ручное включение и выключение освещения.
• «corridor»: датчик работает как реле лестничного освещения –
ручное выключение невозможно.
DIP-переключатель: режим энергосбережения (eco/eco plus)
• «eco»: самообучающаяся задержка выключения. Не может
быть меньше установленного значения. Режим
кратковременного присутствия может быть включен или
выключен.
• «eco plus»: задержка выключения не изменяется (нет
самообучения). Режим кратковременного присутствия
активирован постоянно.
Настройка канала «Присутствие»
Задержка выключения
Контакт «Присутствие» замыкается при присутствии и
размыкается при отсутствии после окончания задержки.
Установленное значение не изменяется (нет самообучения).
Задержка включения
• Контакт «Присутствие» замыкается при присутствии только
после окончания установленной задержки.
• 0=контакт замыкается сразу же при присутствии.
• «Контроль помещения»: контакт замыкается только при
значительных движениях (высокая надежность без ложных
срабатываний).
Задержка включения деактивирована.
9. Ввод в эксплуатацию
Включение
При каждом соединении сенсорной части с силовой или при
каждой подаче напряжения датчик проходит две фазы, что
сигнализируется светодиодом:
1. Предпусковая фаза (30 с)
• Красный светодиод мигает в секундном такте, оба контакта:
«Освещение» и «Присутствие» замкнуты;
• Датчик не реагирует на сигналы кнопок и пульта ДУ;
• При отсутствии, оба контакта разомкнутся через 30 с.
2. Работа
Датчик готов к работе (светодиод не горит).
Тестирование канала «Присутствие»
Тестирование служит для проверки зоны контроля и правильности
подключений. Режим «Test» может быть установлен либо
непосредственно на датчике DIP-переключателем либо пультом ДУ.
Установка режима Test DIP-переключателем
• Установить DIP-переключатель в положение «Test » (при схеме
Master-Slave – на всех датчиках)
1. Предпусковая фаза (30 с)
В течение 30 с контакт будет замкнут.
Каждое движение сигнализируется светодиодом.
2. Работа
• Каждое движение сигнализируется светодиодом.
• При движениях замыкаются контакты обоих каналов: «Освещения»
и «Присутствия».
• При отсутствии контакт «Освещение» разомкнется через 10 с.
• Освещенность не измеряется и датчик на нее не реагирует.
• Датчик срабатывает как в автоматическом режиме, даже если
установлен полуавтоматический.
• Датчик будет находиться в режиме Test до переключения в
положение «run».
Установка режима Test пультом ДУ
• Предпусковая фаза отсутствует, датчик сразу переходит к
тестированию.
• После 10 мин. тестирование автоматически прекращается. Датчик
производит перезапуск (см.Включение).
Тестирование канала «Освещение»
Тестирование служит для проверки порога срабатывания по
освещенности и адаптивного режима.
Установка режима Test DIP-переключателем
У всех Master DIP-переключатели установить в положение «Test ».
1. Предпусковая фаза (30 с)
В течение 30 с контакт будет замкнут.
Светодиод сигнализирует миганием (3 с – ВКЛ, 0,3 с – ВЫКЛ).
2. Работа
• Режим «Test» сигнализируется миганием светодиода (3 с – ВКЛ; 0,3
с – ВЫКЛ).
• Датчик работает как в стандартном режиме, только реакция на
светлее/темнее ускорена.
• Для имитации естественного изменения освещенности можно
опустить жалюзи или осветить зону под датчиком.
• Указание: Не воздействовать на датчик с помощью карманного
фонарика! Адаптивный порог срабатывания будет искажен!
• Датчик будет находиться в режиме Test до переключения в
положение «run».
Установка режима Test пультом ДУ
• Предпусковая фаза отсутствует, датчик сразу переходит к
тестированию.
• После 10 мин. тестирование автоматически прекращается. Датчик
производит перезапуск (см.Включение).
Технические данные
Рабочее напряжение
230 В АС ±10%
Частота:
50 Гц
Потребляемая мощность
ок. 0,1 Вт
