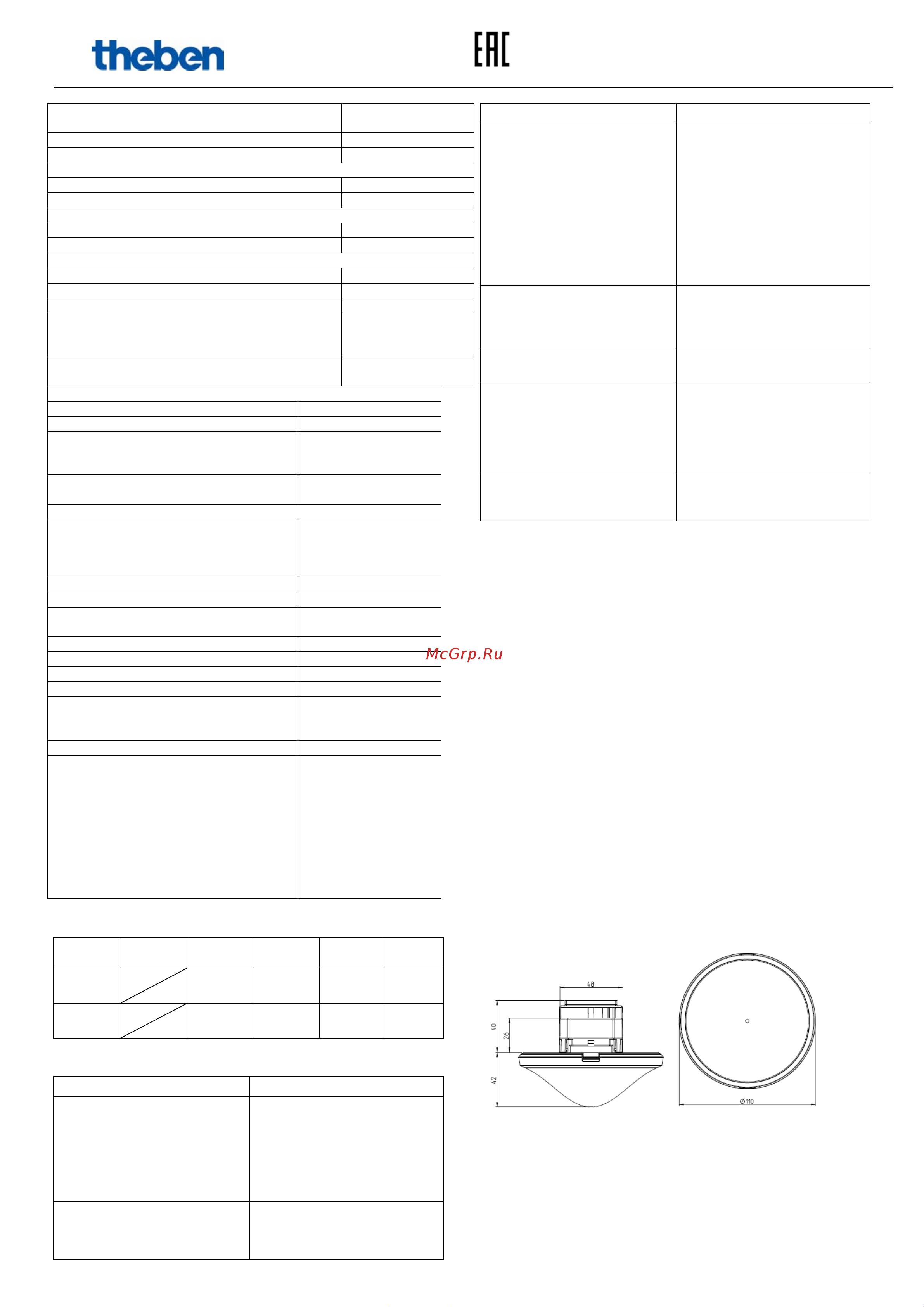

Инструкция по монтажу и настройке thePrema S360-101 E UP
Монтаж
потолочный: UP,
AP и HW
Рекомендуемая высота установки
h=2,0 – 3,0 м
Минимальная высота установки
h=1,7 м
Зона контроля
по горизонтали
360º
по вертикали
120º
Максимальный радиус действия
для сидящих (h=3,0 м)
5х5 м
для идущих (р=3,5 м)
8х8 м
Диапазон установки:
- освещенности
ок.5-3000 Лк
- задержки выключения канала «Освещение»
10 с – 60 мин.
- задержки выключения канала «Присутствие»
10 с – 120 мин.
- задержки включения канала «Присутствие»
0 с – 10 мин. /
контроль
помещения
Канал А «Освещение»
реле 230 В/10 А, µ-
контакт
Коммутационная способность:
- cos φ = 1 (лампы накаливания)
2300 Вт
- cos φ = 0,5 (люминесцентные лампы)
1150 ВА
- светодиодные лампы < 2 Вт
- светодиодные лампы < 2 – 8 Вт
- светодиодные лампы > 8 Вт
60 Вт
180 Вт
200 Вт
Нормативное значение макс.пускового
тока:
800 А/200 µс
Максимальное количество ЭПРА
Т5/Т8
16х54/58 Вт,
24х35/36 Вт,
8х2х54/58 Вт,
12х2х35/36 Вт
Канал Н «Присутствие»
реле, сухой контакт
Максимальное напряжение
220 В DC/230 В АС
Максимальная коммутационная
способность
50 Вт/50 ВА
(макс. 2 А)
Рекомендуемая минимальная нагрузка
0,5 мВ/10 мВ
Подключение
винтовые клеммы
Сечение проводника
макс. 2х2,5 мм²
Размер UP-коробки
1; Ø55 мм (NIS, PMI)
Уровень защиты
IP40 (в
смонтированном
состоянии)
Температура окружающей среды
0ºС ÷ +55ºС
CE декларация соответствия
Устройство
соответствует
требованиям
директив
2004/108/
EG по
электромагнитной
совместимости, а
также – 2006/95/EG
для низковольтных
устройств
Обзор продукции:
Способ
монтажа
Канал
напряжение
Цвет
Тип
Код
Потолочный
Освещение
ОВК
Белый
thePrema
S360-101 E
207 0 605
Потолочный
Освещение
ОВК
Серый
thePrema
S360-101 E
207 0 606
Неисправности и их устранение
Неисправность
Причины
Свет не включается или
выключается при присутствии и
недостаточной освещенности
Значение Lux слишком мало;
датчик в полуавтоматическом
режиме; свет выключен
вручную кнопкой или пультом
theSenda S; люди вне зоны
контроля; задержка выключения
слишком мала.
Свет горит при присутствии,
несмотря на достаточную
освещенность
Значение Lux слишком велико;
свет включен вручную кнопкой
или пультом
theSenda S (надо
ждать 30 мин.); датчик в режиме
Test.
Свет не выключается или
включается самопроизвольно
при отсутствии
Действует Задержка
выключения
(самообучающаяся); в зоне
контроля находятся источники
тепла: калориферы с
вентилятором, лампы
накаливания или галогенные,
движущиеся объекты,
например, шторы при открытых
окнах; помехи от нагрузки:
ЭПРА, реле.
Не функционируют кнопки
Датчик в предпусковой фазе;
кнопки с подсветкой без
разрыва нуля; кнопки
подключены не к
Master
Свет не выключается кнопкой
DIP-переключатель установлен
в положение «Коридор»
Датчик не реагирует
Короткое замыкание или
датчики присоединены (при
параллельном соединении) к
разным фазам. Датчик на 5 мин.
отсоединить от сети
(термозащита)
Сигнализация сбоя миганием (4
мигания в секунду)
Сбой в самотестировании;
устройство не функционирует
должным образом.
Гарантийные обязательства
Датчики присутствия ThebenHTS собраны и испытаны с особой
тщательностью и использованием передовых технологий. Поэтому
ThebenHTS гарантирует их безупречную работу при надлежащем
использовании. Если всё же дефект будет обнаружен, ThebenHTS
выполнит гарантийные обязательства на общих условиях.
Пожалуйста, учтите:
• Гарантийный срок составляет 24 месяца с даты изготовления;
• Гарантия аннулируется при проведении изменений или ремонта
изделия;
• Если датчик входит в состав ПО-управляемых систем, гарантия
сохраняется только при соответствии интерфейсов;
ThebenHTS обязуется все компоненты, которые вышли из строя до
окончания гарантийного срока вследствие использования
некачественных материалов, ошибок в конструкции или халатного
изготовления, как можно быстрее отремонтировать или заменить.
Отправка
В гарантийном случае, отправьте прибор вместе с накладной и
кратким описание поставщику.
Защита прав на интеллектуальную собственность
Концепция, а также аппаратное и программное обеспечение этих
устройств, защищены авторским правом.
Размеры:
6 из 7
