Инструкция по монтажу и настройке thePrema S360-101 E UP

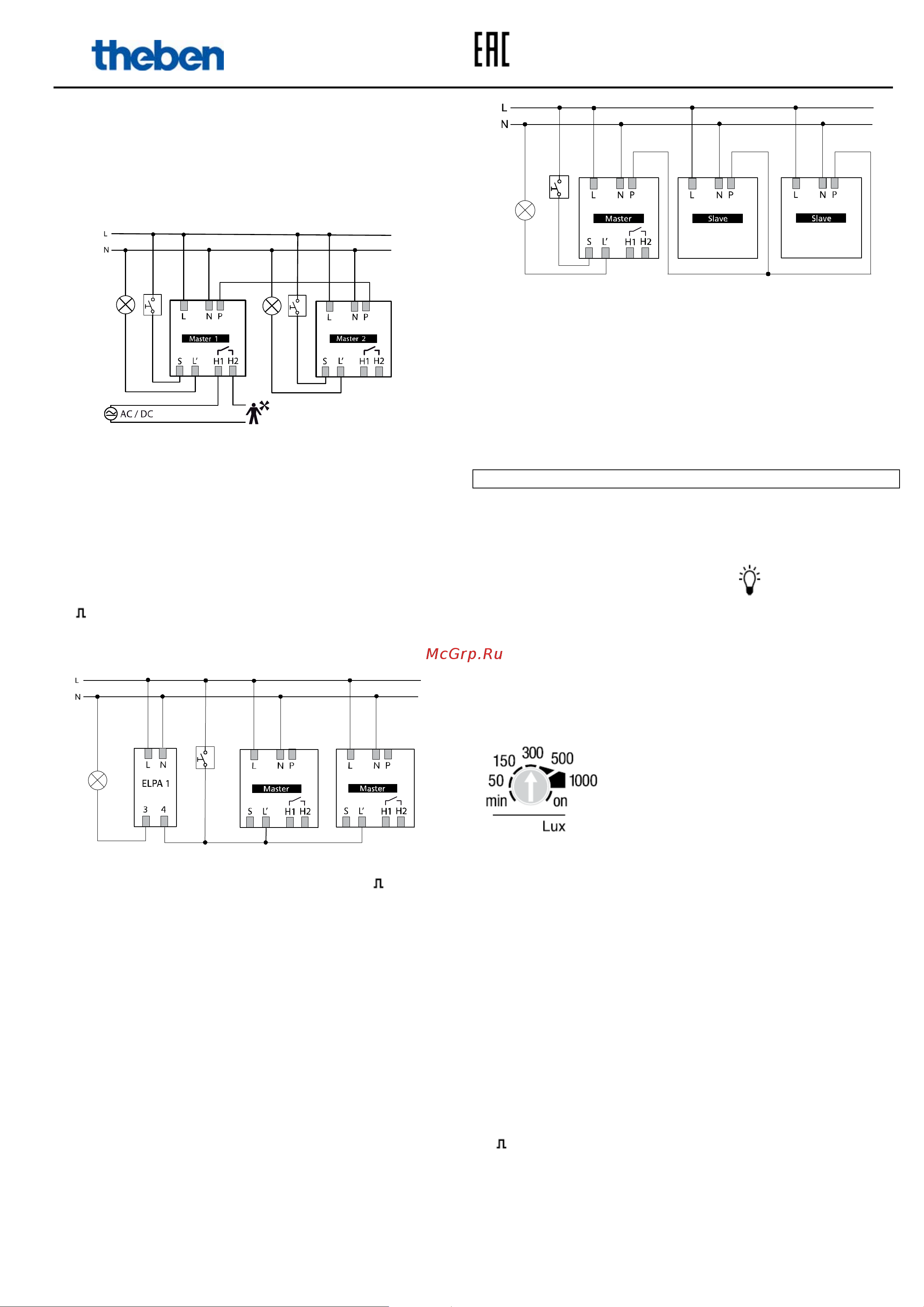

Параллельная схема Master-Master (несколько групп
освещения)
При такой схеме все датчики выступают в качестве Master,
измеряя свою освещенность и управляя своей группой
освещения. Время задержки выключения и порог срабатывания
по освещенности устанавливаются на каждом Master
индивидуально. Присутствие определяется всеми датчиками
сообща.
• На каждую группу свой Master с индивидуальным измерением
освещенности.
• Потенциометры и DIP-переключатели устанавливаются на
каждом Master индивидуально.
• Максимум 10 датчиков можно соединить параллельно.
• Для всех датчиков используется одна и та же фаза.
• Контакт «Присутствие» можно использовать у любого датчика.
Параллельная схема в комбинации с реле лестничного
освещения
Один или несколько датчиков управляют в качестве Master реле
лестничного освещения. Их задержка выключения установлена
на (Импульс).
При присутствии и недостаточной освещенности их контакт
каждые 10 с замыкается на 0,5 с, чтобы задержка выключения
реле лестничного освещения начала отсчитывать заново.
• Выход «Освещение» всех датчиков соединить параллельно.
• Задержку выключения всех датчиков установить на
(Импульс).
• Для всех датчиков использовать одну и ту же фазу.
• В качестве реле лестничного освещения можно использовать, к
примеру, ELPA 1 производства Theben.
Работа датчика присутствия в качестве реле лестничного
освещения
У Master перевести DIP-переключатель в положение «corridor». С
каждым движением или нажатием кнопки задержка выключения
будет отсчитываться заново. Кнопкой выключить освещение
нельзя. Если зоны контроля одиночного датчика недостаточно
для покрытия всей площади помещения, можно параллельно
подключить максимум 10 датчиков путем соединения клемм «Р».
• Master включает освещение.
• Нажатие кнопки вызывает новый отсчет задержки выключения.
• Установка DIP-переключателя в положение «corridor» исключает
выключение освещения кнопкой.
• При необходимости, возможно параллельное подключение
датчиков Slave к клемме «Р».
• Для всех датчиков используется одна и та же фаза.
• Потенциометры и DIP-переключатель настраиваются только на
Master.
Master: thePrema S360-101 E
Slave: thePrema S360 Slave E
8. Настройки
Датчик присутствия поставляется с заводскими настройками,
которые, при желании, могут быть изменены. Для дистанционного
изменения значений потенциометров и настроек DIP-переключателя
предлагается пульт ДУ (опция).
Настройки канала «Освещение»
Установка порога срабатывания потенциометром «Lux»
Установка освещенности выполняется в люксах.
В соответствии с EN 12464 предлагаются следующие значения:
• Проходные зоны (без рабочих мест) – 150 Лк.
• Школьные классы – 300 Лк.
• Рабочая зона (офисы, залы заседаний) – 500 Лк.
• Интенсивная зрительная деятельность (лаборатории, черчение…)
– 750 Лк.
• Деактивация измерения – «ON».
Пультом ДУ можно установить порог освещенности в диапазоне 5-
3000 Лк.
Teach-in (обучение): Текущее значение освещенности с помощью
пульта ДУ можно установить как пороговое.
Lux-шкала действительна для помещений со средней компоновкой. В
зависимости от места монтажа датчика, направления света,
меблировки и отражательной способности помещения и мебели,
рекомендуется для корректировки освещенности применять
поправочные коэффициенты, вводимые с помощью пульта ДУ.
Задержка выключения освещения
Для установки задержки рекомендуются следующие, проверенные на
практике, значения:
• Проходные зоны (без рабочих мест) – около 5 мин.
• Школьные классы – около 10 мин.
• Рабочая зона (офисы, залы заседаний) – около 10 мин.
• При установке значений между 2-30 мин., задержка автоматически
подгоняется (самообучается) к режиму использования помещения.
Задержка ≤2 мин. или ≥30 мин. не изменяется, оставаясь
постоянной. Это действует только в режиме «eco».
• (Импульс): управление реле лестничного освещения (0,5 с –
ВКЛ / 10 с – ВЫКЛ).
•
