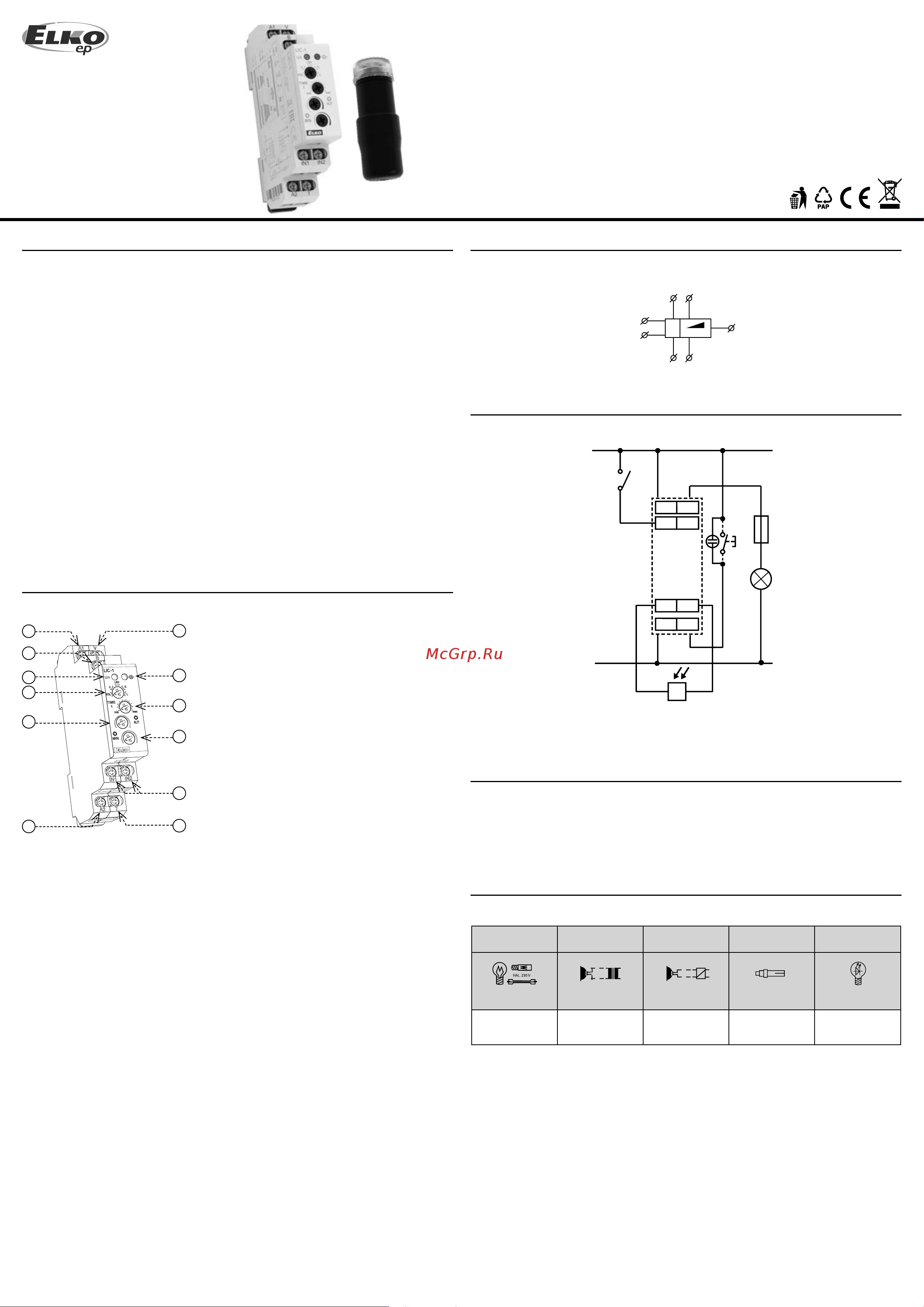

LIC-1
02-8/2017 Rev.: 1
1
4
3
9
10
8
6
2
7
5
12
11
L
N
N T
A1 V
B
IN1 IN2
Made in Czech Republic
A2
A1
V
T
IN1
IN2
B
R, L, C, ESL, LED
abcde
R
LC
ESL LED
2
zzzzz
Регулятор интенсивности освещения
Характеристика
Описание устройства
Схема
Подключение
RU / UA
• для регулирования яркости ламп накаливания, галогеновых ламп с катуш.или
электронным трансформатором, диммируемых энергосберегающих ламп и
диммируемых LED1
2
• автоматически регулирует уровень яркости освещения в помещении
• внешний сенсор реагирует на уровень яркости освещения и в соответствии с
установленной величиной повышает или снижает яркость.
• режимы:
1 - выключено
2 - автоматическая регулировка
3 - уборка (макс. – уровень)
4 - мин.- уровень требуемого освещения
5 - настройка требуемого уровня освещения
• возможность управления до 50 кнопочных выключателей с индикацией
• блокировка автоматической регулировки экстренным сигналом
• напряжение питания 230 V АС
• 1-МОДУЛЬ, крепление на DIN рейку, хоммутные клеммы
1. Напряжение питания L
2. Блокирующий вход
3. Индикация напряж. питания
4. Выдор типа источника света
ESL - энергосберегающая лампа
C - галогенновая лампа с электронным транс-
форматор
LED - LED лампа 230 V
R - лампа 230 V
L - галогенновая лампа с электромагнитным
трансформатором
5. Напряжение питания N
6. Выход
7. Индикация вывода
8. Установка скорости изменения яркости при
автоматической регулировке
9. Установка требуемого уровня яркости при
автоматической регулировке
10. Установка минимальной яркости
11. Клеммы для подключения сенсора
12. Управляющий выход
Нагружаемость изделий
блокировка
T 2.5 A рекомендованная
дополнительная защита
нагрузка
сенсор SKS
Рекомендации по монтажу
С обеих сторон устройства оставить место мин. шириной 0.5 модуля (около 9 мм)
для лучшего охлаждения.
ТОВ ЕЛКО ЕП УКРАЇНА
вул. Сирецька 35
04073 Київ, Україна
Тел.: +38 044 221 10 55
эл. почта: info@elkoep.com.ua, www.elkoep.ua
ООО ЭЛКО ЭП РУС
4-я Тверская-Ямская 33/39
125047 Москва, Россия
Тел: +7 (499) 978 76 41
эл. почта: elko@elkoep.ru, www.elkoep.ru
Made in Czech Republic
a) лампы накаливания, галогеновые лампы
b) низков. лампы 12-24V катуш. трансф.
c) низковольные лампы 12-24V электон.трансф.
d) диммируемые экономичные лампы
e) диммируемые LED лампы, предназначенные для диммеров с фазовой
регулировкой верхней или нижней границы (диммеры с MOSFET)
