16
| Извлечение платы светодиодного индикатора аккумулятора
3 Выверните винт, которым плата светодиодного индикатора аккумулятора
крепится к нижней крышке.
4 Приподнимите и выдвиньте плату светодиодного индикатора аккумулятора из
защелки на нижней крышке.

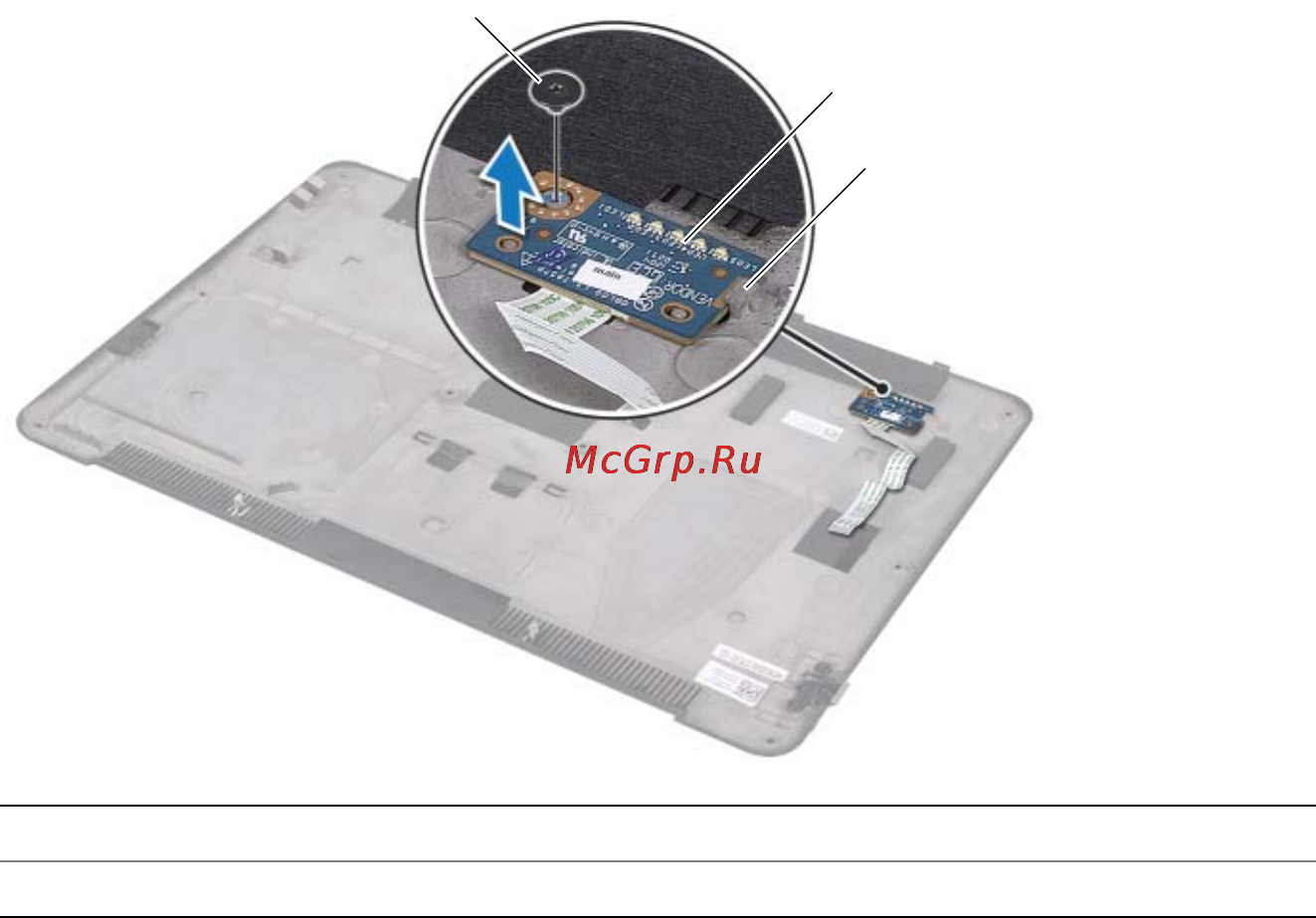

1 винт 2 плата светодиодного индикатора аккумулятора
3 защелка
1
2
3
