64
| Извлечение клавиатуры
Последовательность действий
ВНИМАНИЕ: Колпачки для клавиш на клавиатуре хрупкие, легко
смещаются, и их установка требует времени. Будьте осторожны во время
разборки и манипулирования с клавиат урой.

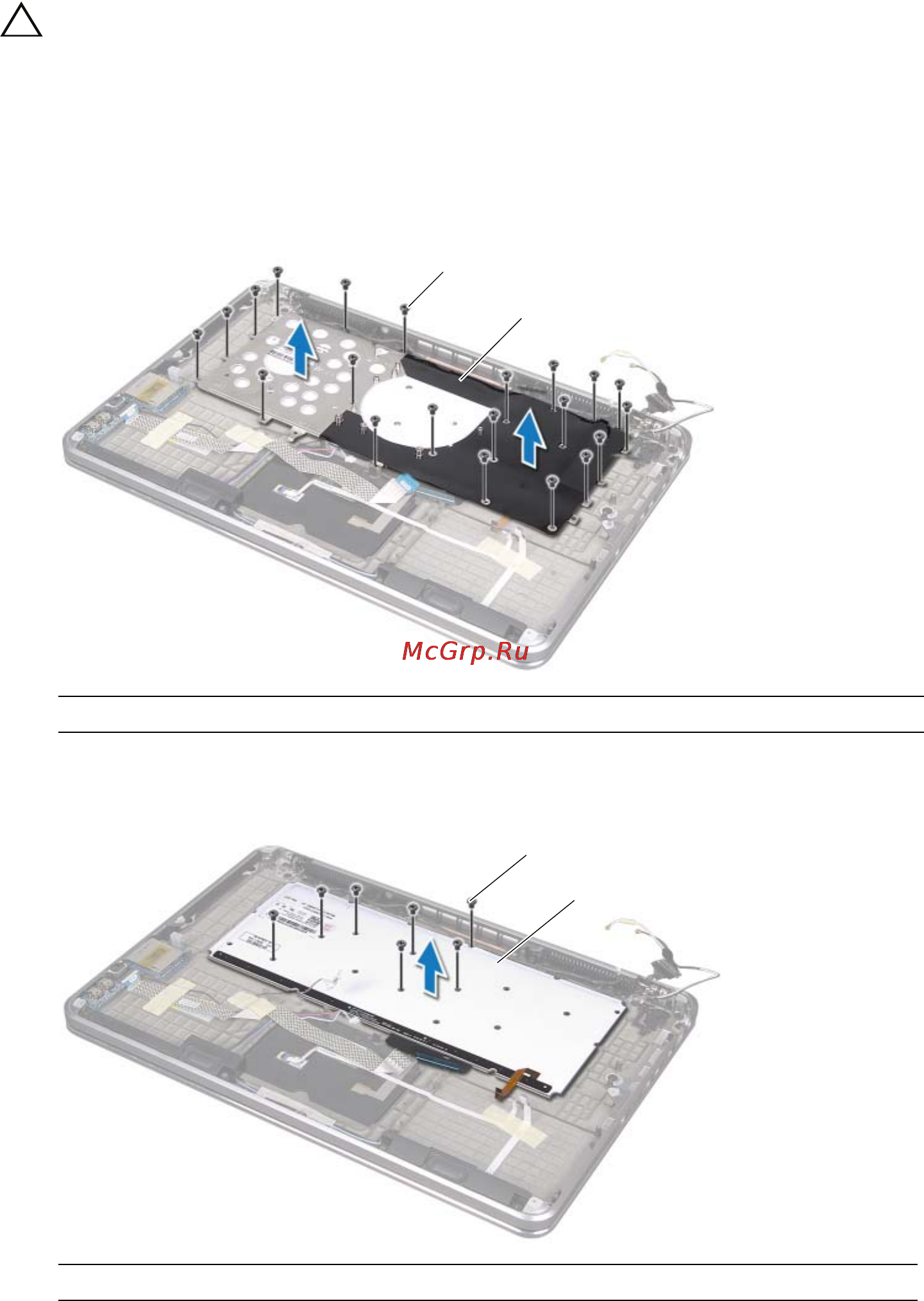

1 Выверните винты, которыми крепежная скоба клавиатуры крепится к упору для
рук в сборе.
2 Приподнимите крепежную скобу клавиатуры и снимите ее с упора для рук
в сборе.
3 Выв
ерните винты, которыми клавиатура крепится к упору для рук в сборе.
4 Снимите клавиатуру с упора для рук в сборе.
1 винты (21) 2 крепежная скоба клавиатуры
1 винты (7) 2 клавиатура
1
2
1
2
