Dell XPS L521X /521x-4109/ Инструкция по эксплуатации онлайн [19/72] 75967
![Dell XPS L521X /521x-4109/ Инструкция по эксплуатации онлайн [19/72] 75967](/views2/1081376/page19/bg13.png)
Извлечение идентифика ционной таб лички |
19
2 Переверните нижнюю крышку в сборе.
3 Начиная с индикатора в нижней крышке, аккуратно переверните
идентификационную табличку.
4 Извлеките язычки на идентификационной табличке из пазов на нижней крышке
в сборе.
5 Извлеките идентификационную табличку из нижней крышки.

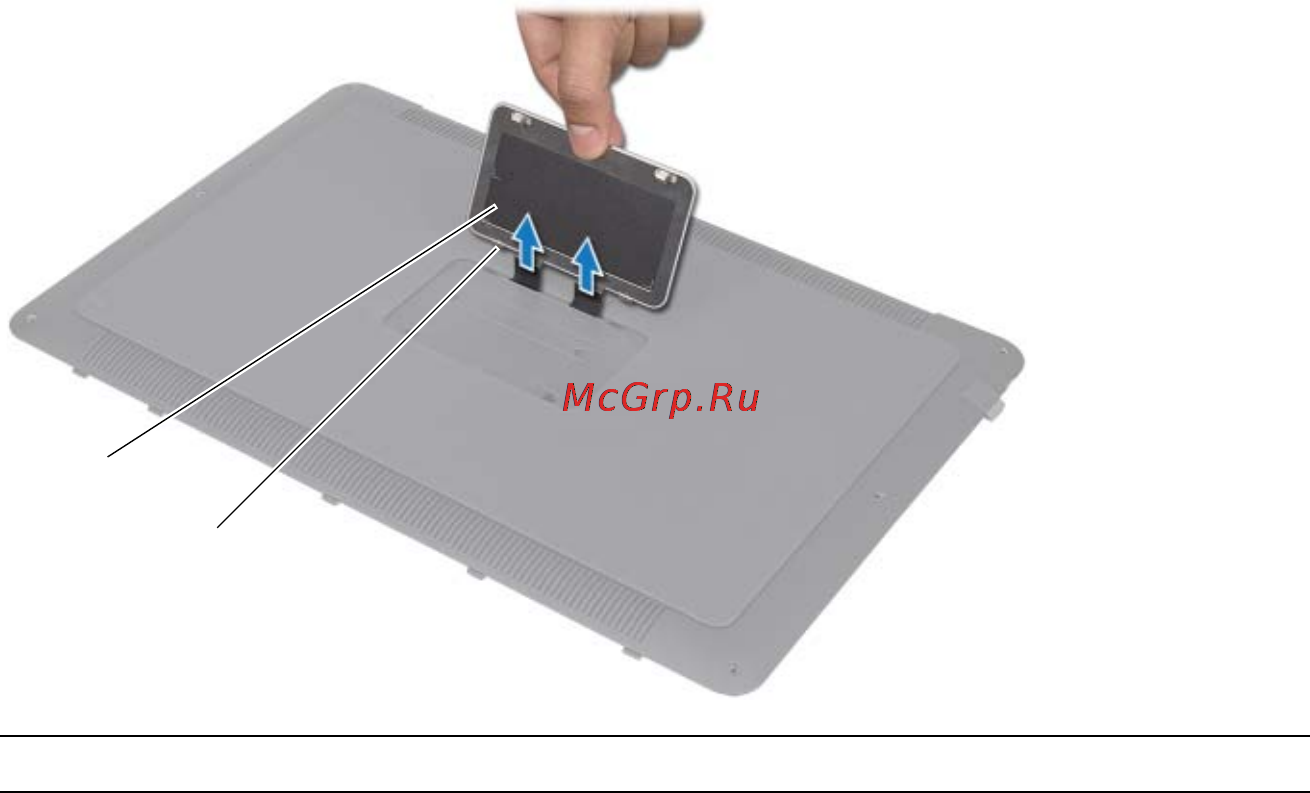

1 идентификационная табличка 2 язычки (2)
2
1
