56
| Извлечение системной платы
6 Выверните винты, которыми системная плата в сборе крепится к упору для рук
в сборе.
7 Приподнимите системную плату в сборе под углом и высвободите ее порты из
пазов на упоре для рук в сборе.
8 Выдвиньте и извлеките системную плату в сборе из защелки на упоре для рук
в сборе.
9 Перев
ерните системную плату в сборе.
10 Извлеките первый модуль памяти, следуя инструкциям с шаг 1 по шаг 2 в
«Извлечение модуля (или модулей) памяти» на стр. 23.

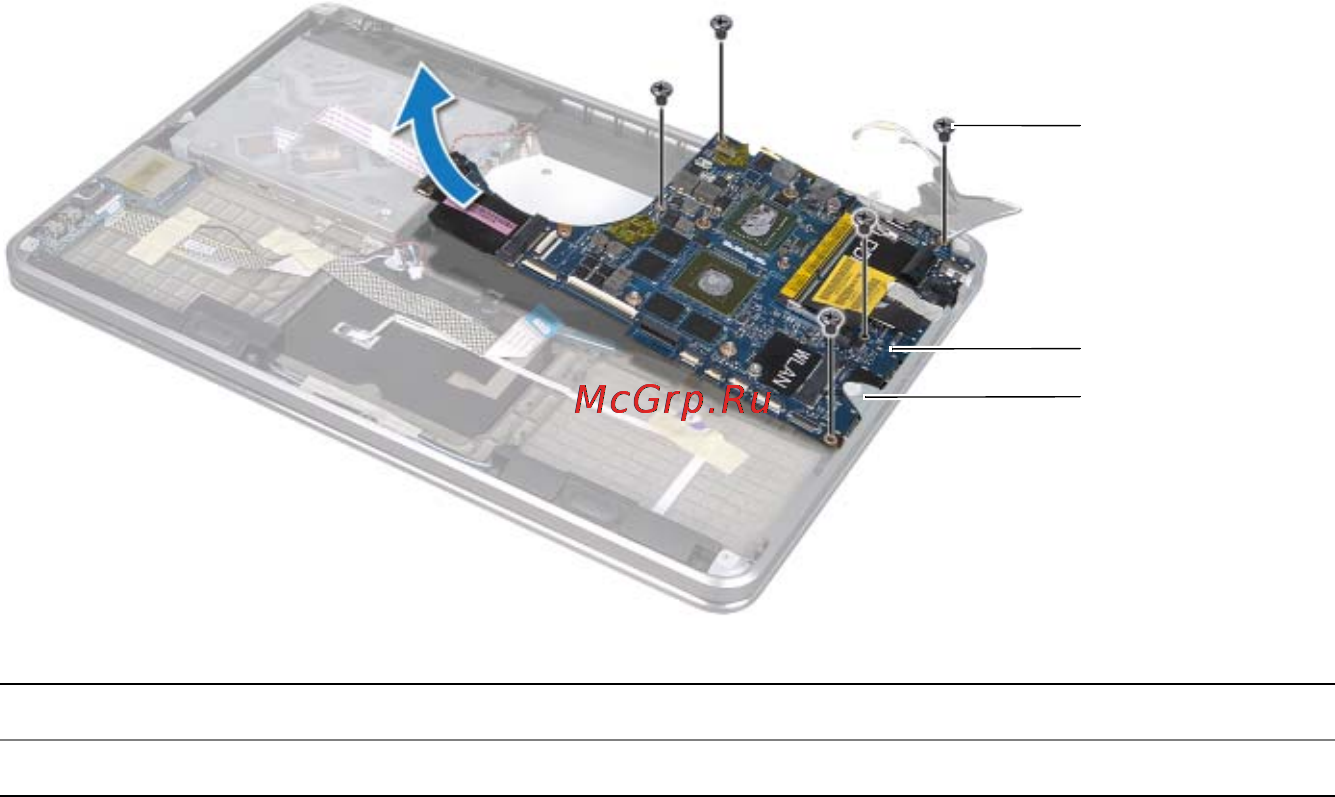

1 винты (5) 2 блок системной платы
3 защелка
2
1
3
