Извлечение воздухозаборника |
61
3 Выверните винты, которыми воздухозаборник крепится к упору для рук в сборе.
4 Приподнимите воздухозаборник и снимите его с упора для рук в сборе.

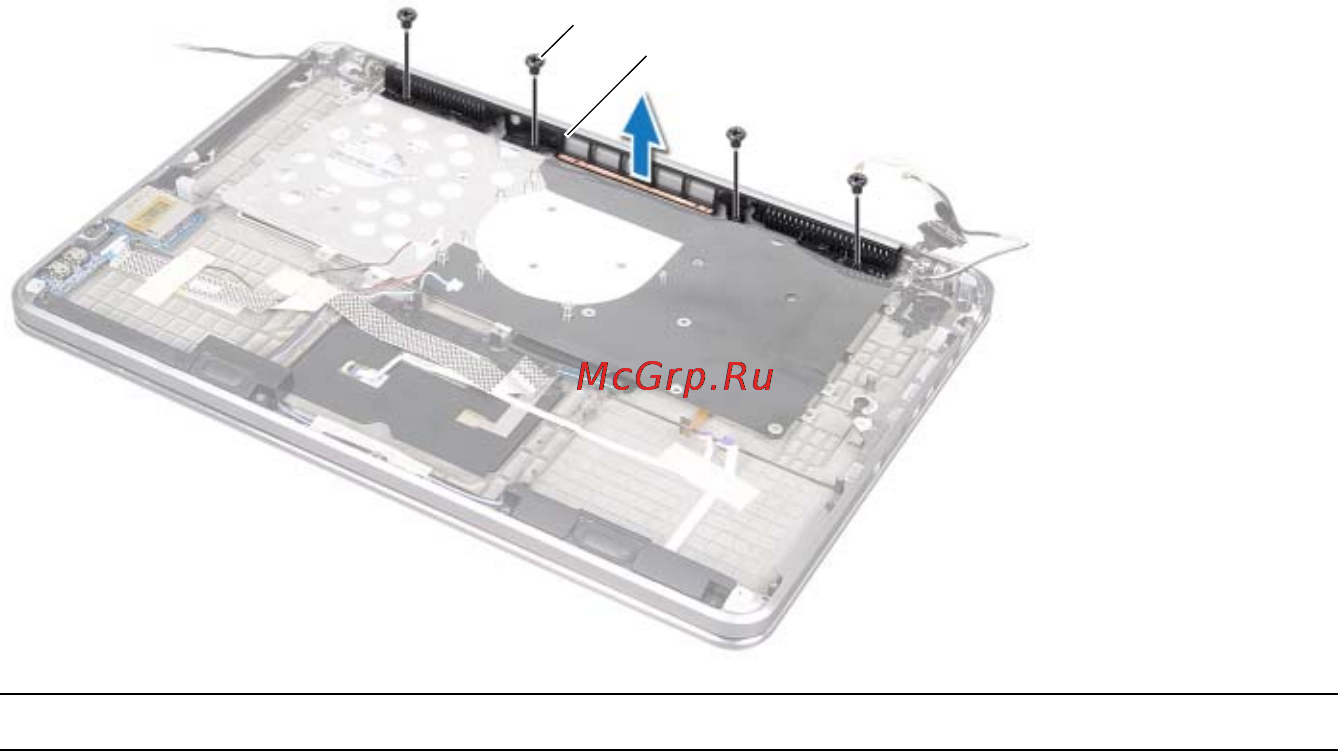

1 винты (4) 2 Воздухозаборник.
1
2
