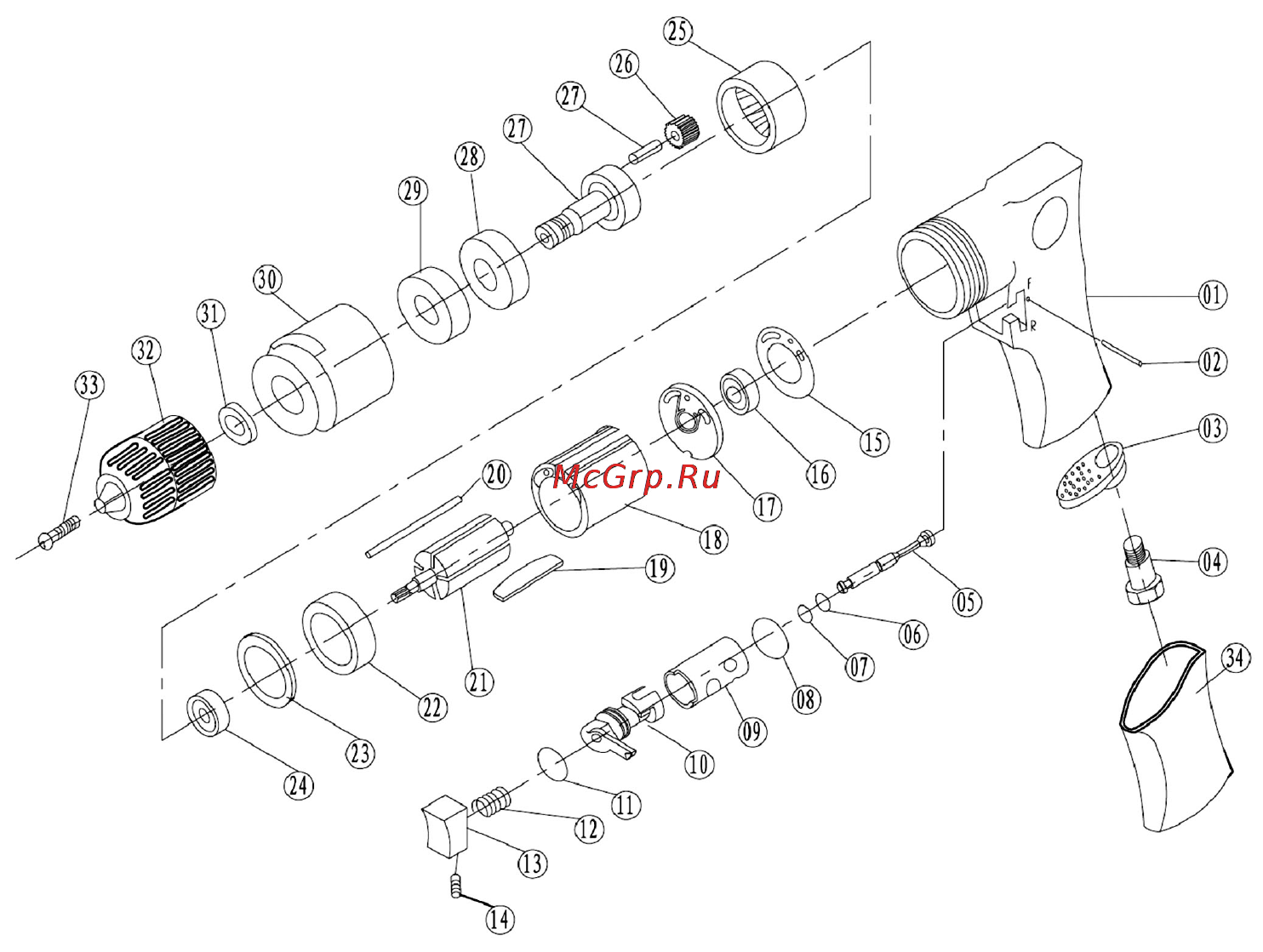

Рис. 3. Схема дрели модели ПД - 6,3/114 Р+ ПРОФИ

1. Корпус 2. Ось 3. Крышка воздуховода 4. Штуцер воздушный входной 5. Стер-

жень клапана 6. Кольцо резиновое 7. Кольцо резиновое 8. Кольцо резиновое 9.

Втулка клапана реверсивного 10. Переключатель реверса 11. Кольцо резиновое

12. Пружина 13. Клавиша пусковая 14. Винт 15. Прокладка 16. Подшипник 17.

Крышка цилиндра задняя 18. Цилиндр 19. Лопасть ротора 20. Стержень 21. Ро-

тор 22. Крышка цилиндра передняя 23. Шайба 24. Подшипник 25. Колесо зуб-

чатое 26. Сателит 27. Ось сателита+шпиндель 28. Шестерня 29. Подшипник 30.

Крышка передняя 31. Шайба 32. Патрон 33. Винт 34. Накладка рукоятки рези-

новая.
