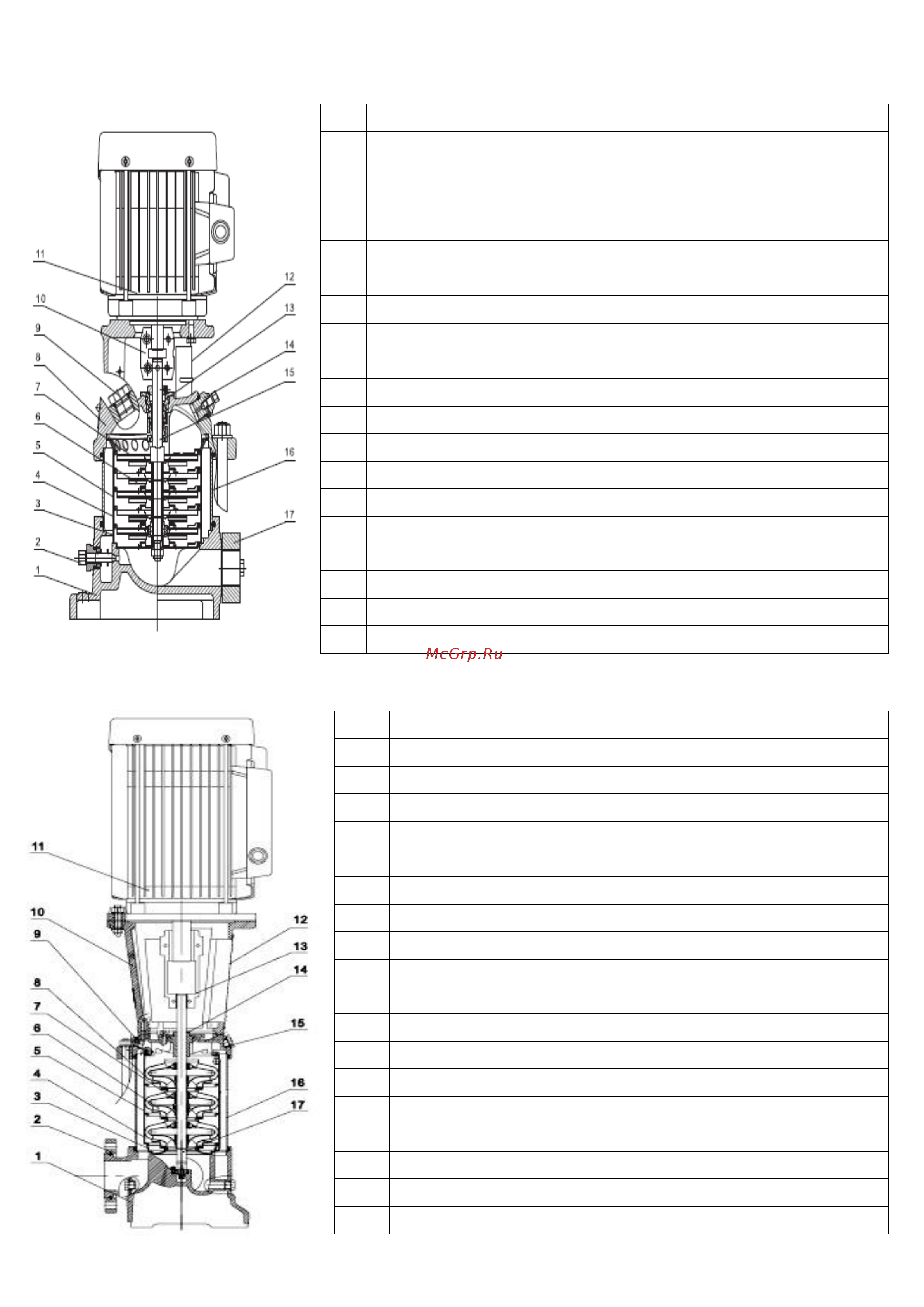

6. Обобщенные схемы устройства насосов.
6.1. Серии LVR/LVS1, LVR/LVS2, LVR/LVS3, LVR/LVS4, LVR/LVS5, LVR/LVS10,
LVR/LVS15, LVR/LVS20.
.
6.2. Серии LVR/LVS32, LVR/LVS45, LVR/LVS64, LVR/LVS90, LVR/LVS120,
LVR/LVS150, LVR/LVS200.
*Производитель оставляет за собой право вносить изменения в вышеуказанные конструкции насосов с целью их совершенствования.
№
Наименование
1.
Опорная пластина (основание).
2.
Клапан сброса избыточного давления
(перепускной клапан).
3.
Основной диффузор.
4.
Диффузор первой ступени.
5.
Диффузор промежуточной ступени.
6.
Крыльчатка.
7.
Диффузор конечной ступени.
8.
Суппорт.
9.
Пробка заливного отверстия.
10.
Муфта.
11.
Мотор (статор).
12.
Защитная пластина.
13.
Сальник.
14.
Клапан выпуска воздуха из верхней части
насосной камеры (перепускной клапан).
15.
Вал.
16.
Насосная камера.
17.
Выходное отверстие Фланец.
№
Наименование
1.
Опорная пластина (основание).
2.
Фланец.
3.
Основной диффузор.
4.
Диффузор первой ступени.
5.
Диффузор промежуточной ступени.
6.
Крыльчатка.
7.
Втулка вала.
8.
Диффузор конечной ступени.
9.
Клапан выпуска воздуха из верхней части
насосной камеры (перепускной клапан).
10.
Суппорт.
11.
Мотор (статор).
12.
Защитная пластина.
13.
Муфта.
14.
Сальник.
15.
Пробка заливного отверстия.
16.
Насосная камера.
17.
Вал.
