Описание

Шкаф телекоммуникационный настенный (далее – шкаф), является универсальной сборно-разборной конструкцией,

предназначенной для установки телекоммуникационного, электротехнического, кроссового и иного оборудования стандарта

19 дюймов (19”), в соответствии с ГОСТ 28601.2(МЭК 297-2).

Оборудование располагается на вертикальных направляющих. Перфорация направляющих соответствует стандарту DIN

41494-7. На направляющие устанавливаются любые устройства в стандарте 19”.

Шкаф изготовлен в климатическом исполнении УХЛ категории 4.2 по ГОСТ 15150-69 и предназначен для эксплуатации в

закрытых помещениях при температуре окружающего воздуха от +1°С до +40°С и относительной влажности окружающего

воздуха до 80% при 25°С.

В месте установки шкафа для эксплуатации должна быть невзрывоопасная среда, не содержащая токопроводящей пыли и

химически активных веществ.

Допустимая нагрузка

Не более 50 кг

Степень защиты

IP 20

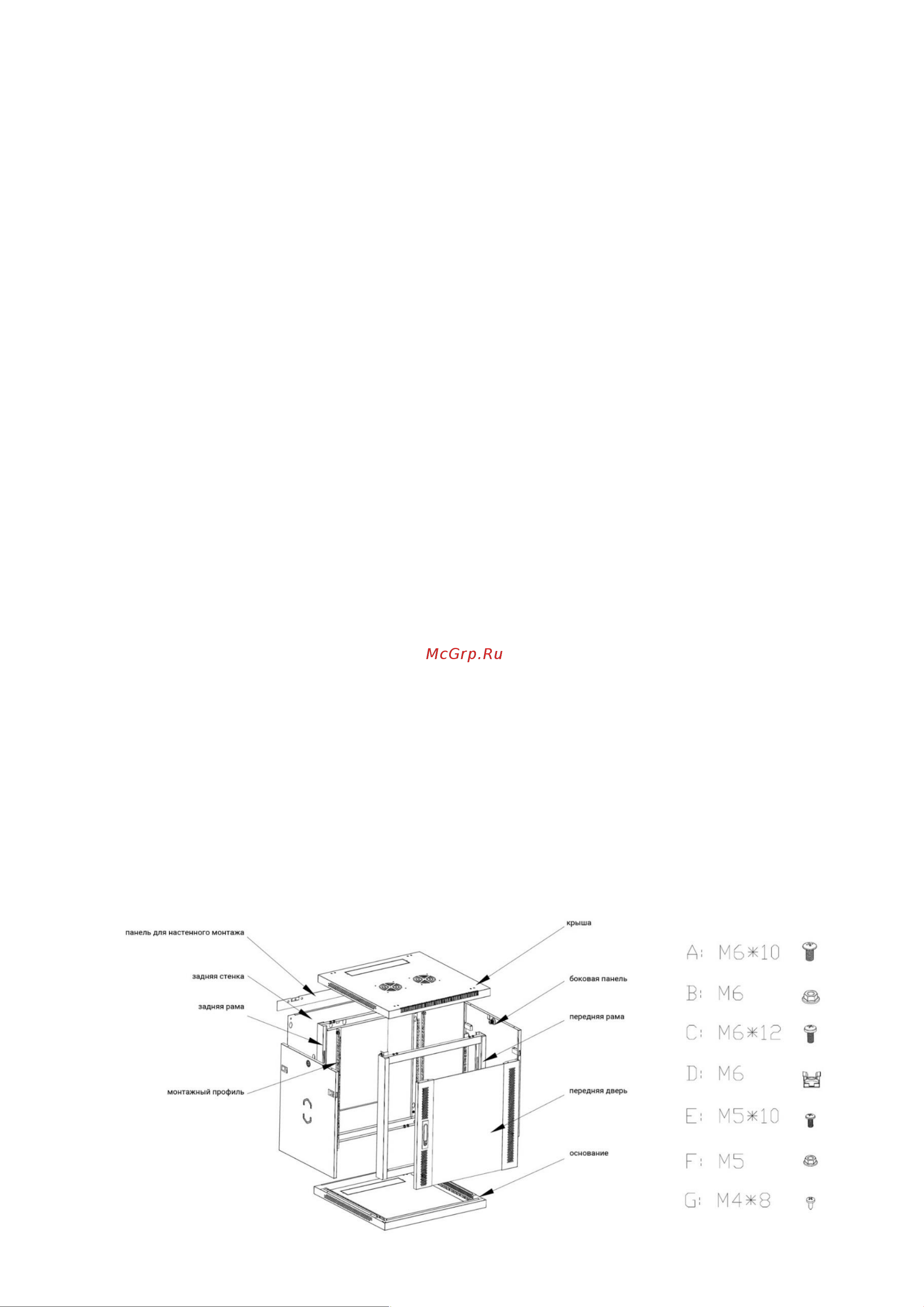

Комплектность поставки

1. Крыша шкафа – 1 шт.

2. Основание шкафа – 1 шт.

3. Боковая панель с замком – 2 шт.

4. Монтажный профиль 19” – 4 шт.

5. Передняя рама – 1 шт.

6. Задняя рама – 1 шт.

7. Задняя стенка – 1 шт.

10. Панель для настенного монтажа – 1 шт.

11. Саморез М4х8 – 2 шт.

12. Винт М5х10 – 12 шт.

13. Гайка М5 с бортом – 4 шт.

14. Винт М6х10 – 16 шт.

15. Гайка М6 с бортом – 16 шт.

16. Винт М6х12 – 8 шт.
