Описание

Модуль вентиляторный потолочный предназначен для охлаждения внутренней части телекоммуникационного

шкафа путем отвода тепла наружу. Все модели вентиляторных модулей предназначены для установки в

напольные телекоммуникационные шкафы Cabeus. Вентиляторный модуль изготовлен в климатическом

исполнении УХЛ категории 4.2 по ГОСТ 15150-69 и предназначен для эксплуатации в закрытых помещениях

при температуре окружающего воздуха от +1°С до +40°С и относительной влажности окружающего воздуха до

80% при 25°С. В месте установки вентилятора для эксплуатации должна быть невзрывоопасная среда, не

содержащая токопроводящей пыли и химически активных веществ.

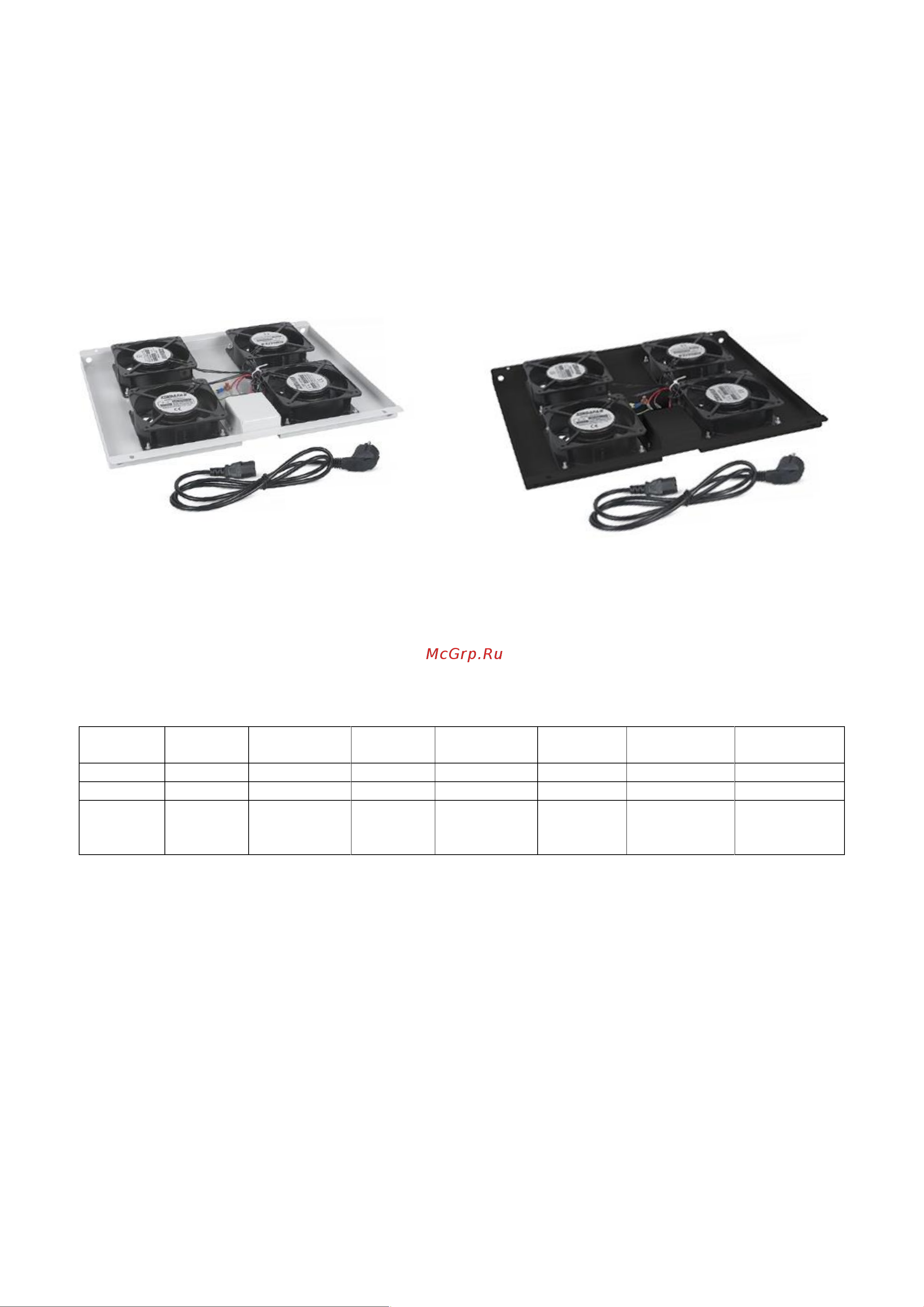

Вентиляторный модуль состоит из металлического конструктива с закреплеными на нем 4-мя вентиляторами.

Питание модуля осуществляется подключением его к сети с напряжением 220В с помощью шнура питания IEC

320 C13/Schuko, длиной 1,5 м. Покрытие вентиляторного модуля – порошковая краска светло-серая (RAL7035)

или черная (RAL9004).

Технические характеристики

1. Частота вращения вентиляторов: 2600 об/мин

2. Потребляемая мощность: не более 70 Вт

3. Производительность: 600 м3/ч

4. Уровень шума: 63-67 дБ

5. Напряжение питания: 220 В

6. Частота тока: 50-60 Гц

Комплект поставки

1. Модуль вентиляторный: 1 шт.

2. Шнур питания IEC 320 C13/Schuko: 1 шт

3. Винты для крепления: 4 шт

4. Паспорт: 1 шт.

Монтаж

Установка производится путем крепления вентиляторного модуля с внутренней стороны шкафа к верхней его

части. Крепеж входит в состав набора элементов крепления напольного шкафа. Для подключения

вентиляторной полки к сети питания используется шнур питания из комплекта поставки.

Техника безопасности

Внимание! Перед работой убедитесь, что шкаф подключен к общему контуру заземления. Запрещается

переустанавливать вентиляторный модуль при включенном напряжении питания. Не допускается попадание

влаги на контакты выходных разъемов. Подключение и техническое обслуживание оборудования должно

производиться только квалифицированным специалистом в соответствии с документацией на встраиваемое

оборудование.

TRAY-60

TRAY-60-

TRAY-80

TRAY-80-

TRAY-

100

TRAY-100-

TRAY-120-

Цвет

серый

черный

серый

черный

серый

черный

Черный

Масса, кг

3,56

4,04

5,28

6,20

Габариты

(ШхГ),

мм

420х350

420х549

420х750

420х947
