Инструкция по эксплуатации CT-FO-10MW

Прибор для проверки оптического кабеля предназначен для полевого тестирования, в

тех случаях, когда необходим переносной источник света для определения трассировки

волокон кабеля, маршрутизации волокон, тестирования непрерывности, нахождения

точек обрыва волокна или локализации мест с дефектным изгибом кабеля. Принцип

работы прибора основан на прохождении света от источника излучения по волокну и

излучении света в местах с критическим радиусом изгиба.

Этапы работы с прибором

1. Снять заднюю крышку.

2. Установить 2 батарейки формата ААА, соблюдая полярность.

3. Завинтить заднюю крышку.

4. Включить кнопку питания.

5. Удалить пылезащитный колпачок.

6. Вставить коннектор с диаметром 2,5 мм (SC, FC, ST) аккуратно в наконечник прибора.

7. При помощи кнопки выбора режима работы источника излучения выбрать один из

трех вариантов излучения.

8. Провести измерения.

9. Выключить кнопку питания прибора.

10. Удалить коннектор из прибора.

11. Завинтить пылезащитный колпачок.

1 2 3

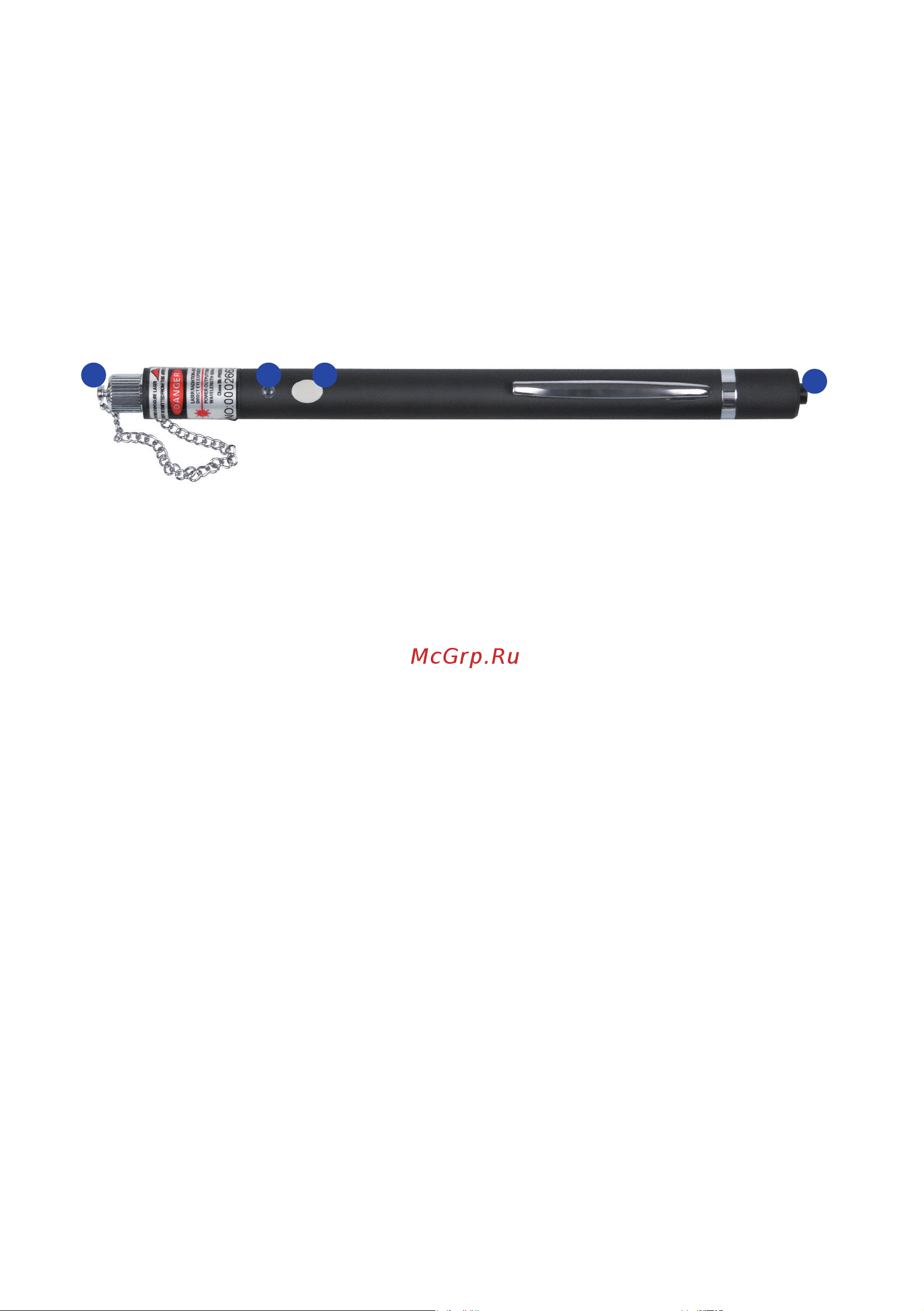

1. Лазерный модуль.

2. Световой индикатор.

3. Кнопка выбора режима.

4. Кнопка включения/выключения.

Примечания по использованию

• не направляйте в глаза луч света от источника излучения;

• не оставляйте включенный прибор в течении длительного времени — это может

привести к снижению мощности излучения или повреждению модуля лазерного

диода;
